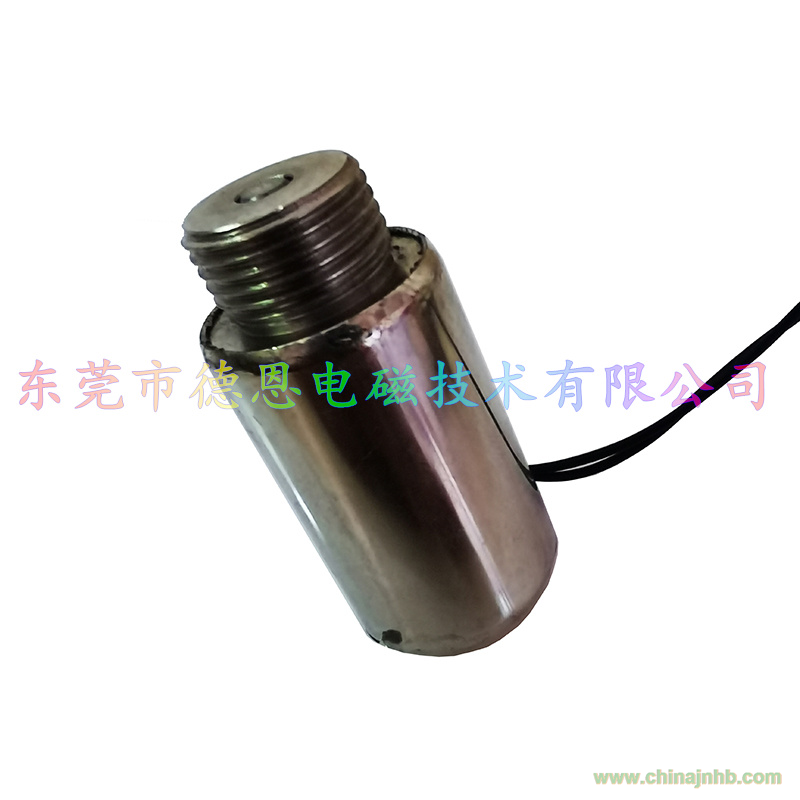

DO2540短行程高頻率電磁鐵

此款電磁鐵直徑為25毫米，長度40毫米，動作行程5-10毫米，電壓6-24伏

怎樣增加電磁鐵的吸力

電磁閥按其使用的電源，可分為交流電磁閥和直流電磁閥，分別使用交流電磁鐵和直流電磁鐵。交流電磁鐵和直流電磁鐵在電磁線圈由斷電到通電，動、靜鐵芯的吸持過程中，其電和磁的參數變化是不同的。對于交流電磁鐵，是“磁通不變，電流變”，而直流電磁鐵則是“電流不變，磁通變”。磁通的大小決定電磁吸力的大小。交、直流電磁鐵的設計也因此會有些不同的。下面僅就直流電磁閥為對象，簡單說明怎樣增強其鐵芯的磁力。

1、在電磁閥外形尺寸允許的情況下，盡量選擇較大截面的鐵芯。大截面的鐵芯允許有更多的磁通，當然也就有可能產生大的電磁吸力；

2、在電磁閥閥芯行程允許的范圍內，盡量減小鐵芯中空氣隙的長度。空氣中的磁阻較大，減小鐵芯中空氣隙的長度可減小磁路的磁阻，從而使磁力更強；

3、我們知道，鐵芯中磁通量的大小和線圈的匝數與線圈中通過的電流的乘積有關。我們把線圈的匝數與線圈中通過的電流的乘積稱為安匝，在鐵芯一定的情況下，線圈安匝數越大，鐵芯的吸力也就越強，在電磁鐵外形尺寸的確定情況下，電磁線圈尺寸也被限制，在這被限定的范圍內，為了獲得佳的電磁吸力，線圈的匝數和線圈的線徑（這和允許的電流有關）的取值必有一佳值，以得到大的安匝數，所以為了達到這一佳效果（電磁吸力大），對已確定的線圈來講，有時可能需要增加匝數減小線徑，而有時則可能需要減少匝數加大線徑。總之以獲得大安匝數為原則，當然還要考慮線圈所接入的電源電壓對線圈參數的影響。

電磁鐵的定制要求

1.初始力(公斤)

2.銜鐵的行程（毫米）

3.容許的溫升

4.工作制：長期工作；短時工作；重復短時工作。重復短時工作制還應給出接通時間或循環時間。

5.電磁鐵的工作電壓
