煤礦粉塵在線監測及智能噴霧降塵系統

一、摘要:簡要介紹以GCG1000 粉塵濃度傳感器為核心的粉塵濃度在線監測及智能噴霧降塵技術，該技術在粉塵濃度在線監測的基礎上，通過設置粉塵濃度報警值和上限值，實現了超限自動噴霧降塵，使噴霧降塵與粉塵濃度有機地結合起來，使其在降低粉塵濃度的同時，實現防塵設施的經濟運行。

二、煤礦粉塵在線監測和智能噴霧降塵系統主要功能

實現煤礦井下粉塵濃度在線監測監控；

具有井下濃度超標報警、自動凈化噴霧降塵、遠程監控等功能；

可以與其他設備聯動，實現井下礦產多點多面系統檢測；

可以與KJ66、KJ31、KJ91、KJ90、KJ70等安全檢測系統兼容；依托煤礦現有的安全監控系統實現煤礦粉塵在線監測及智能噴霧監測和控制。

可實現自動保存歷史記錄、實現顯示測試結果和系統保護功能；

不僅適用于煤礦井下礦塵監測監控、噴霧降塵，同時適用于冶金、水泥、隧道、地鐵等場所的監測監控。

三、性能指標

礦塵檢測濃度測量范圍：0mg/m3～1000mg/m3 ，測量相對誤差：10℅，采樣流量誤差：18L/min2.5℅，報警濃度為Xng/m（-X根據需要設定）；

當粉塵濃度大于設定值時能控制噴霧系統自動噴霧，直到粉塵濃度降到報警濃度以下，自動噴霧停止，報警解除；

根據對產塵點的粉塵濃度進行在線監測，并控制該地點的粉塵濃度超過粉塵濃度傳感器的粉塵設定（可利用遙控器進行人工設定）值時，風水噴霧系統將自動啟動，降低改作業地點的粉塵，一旦粉塵濃度低于粉塵濃度傳感器的粉塵設定值時時，停止噴霧。

噴霧系統自動噴霧時，如有人通過噴霧灑水區域，熱釋電傳感器探測到人體信號，將信號傳遞到主控箱，主控箱即控制電動球閥關閉，停止噴霧灑水；當人離開灑水區域后，熱釋光控傳感器無信號輸出，延時所設定的時間后，電動球閥開啟繼續噴霧。

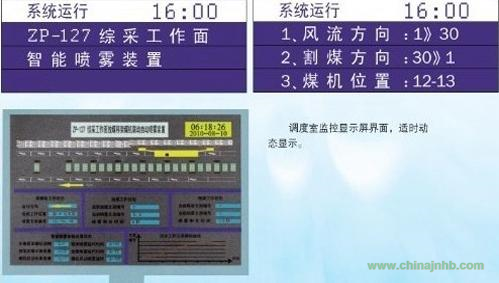

上位機能夠實現數據監控、數據處理、存儲、打印、曲線繪制等。

四、智能噴霧
