一、概述

SHFL-DN25/5 雙通互補反沖洗過濾器（以下簡稱反沖洗過濾器）用于煤礦井上、井下水質過濾。安裝在煤礦井下采煤、掘進噴霧用水、巷道、皮帶噴霧灑水管路或地面供水管路上，對所用水雜質（鐵銹、泥沙、懸浮物等）進行過濾并可對過濾后留在過濾網內的雜質進行反沖洗的水過濾設備。

二 、結構組成

反沖洗水質過濾器主要由優質碳鋼筒體、特殊結構的不銹鋼燒結網、絲扣或法蘭連接頭、壓差壓力表、供水閥，出水閥及排污閥所組成。

三、產品特點

1.采用120目不銹鋼燒結網精細化過濾；  濾芯合理的結構跟先進生產工藝從而使其具有良好的過濾精度、過濾阻抗、機械強度、耐磨性、耐熱性等諸多優勢。

2.產品設計為供水雙通道互補反沖洗過濾；當其中的一路供水過濾被過濾的雜質堵塞后，可以手動反沖洗的同時，同時開啟另一路供水，不影響正常供水。雙通道管道設計,成功攻克了單筒過濾反沖洗有死角弊端的缺陷。雙通道可同時過濾且相互反清洗;用已過濾的水對設備進行反沖;做到沒有死角可能干凈。

3.過濾器人性化設計，濾芯是活的，過濾腔體采用法蘭連接；拆卸清洗方便而且便于維護；當過濾器任何組件發生故障時；我們只需要將其拆卸更換其過濾器組件即可正常使用。

4.雙通互補反沖洗過濾器純機械原理運行；反沖排污期間不斷流。

5.儲污腔大，納污量大；

6.過濾腔體可以拆卸，可以更換濾網。

7.過濾單元特殊結構設計，堅固耐用；

8.具有在清洗排污時不間斷供水的特點，且清洗時間短，排污耗水量少；

9.采用絲扣或法蘭連接（較大型過濾器采用卡蘭連接），組件靈活設計，易更換、易維護，安裝拆卸簡便快捷，運用性強；

10.人性化設計，操作簡便，無需人員值守。

四、主要技術參數

1）進出水水口徑：DN25；

2）過濾精度 ：120目

3）工作壓力：0～5Mpa；

4）壓力損失：0.05～0.5Mpa；

5）工作水溫：-10～+200℃；

6）排污方式：手動；雙通道過濾相互反沖洗；

7）濾網類型：304燒結網；

8）外形尺寸：890mm×160mm×460mm（長× 寬×高）；

9）重量：25kg。

五、安全使用須知

1.過濾器采用絲扣連接安裝，使用前應檢查連接是否牢靠，連接處應嚴密，不得滲漏。

2.過濾的進出口，出水口、排污口應與標識一致，不得接反。

3.正常過濾時，過濾沖洗調節閥應調在過濾位置，不得長期調在反沖洗位置。

4.安全警告：過濾器不得超壓力范圍使用，如需超壓，另行定做。

5.排污時排污閥門出水口嚴禁正對著人。

六、使用步驟說明

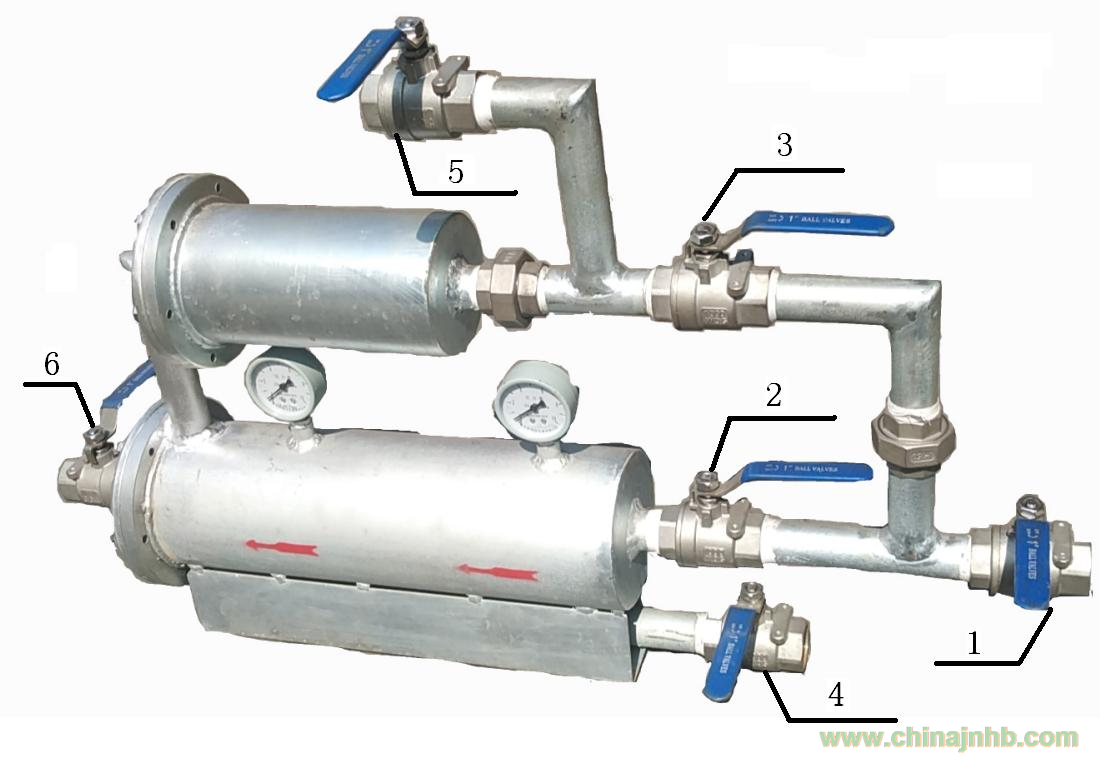

參見產品圖片：

序號1、2是進水閥門，序號3是反沖洗閥門，序號4是主過濾器排污閥門，序號5是副過濾器排污閥門，序號6是出水口閥門

I、正常過濾：打開1、2號進水口閥門，6號出水口閥門；關閉3號反沖洗閥門，5號副過濾器排污閥門，4號主過濾器排污閥門；水由1、2號進水口閥門流經主過濾器過濾再由6號出水口閥門至可用水接入點，正常過濾完成。

II、主過濾器反清洗：打開1、3號反沖洗閥門，4號主過濾器排污閥門；關閉2號進水口閥門；5號副過濾器排污閥門，6號出水口閥門；水由水管與過濾器接入口直接接入，流經3號反沖洗閥門，再由副過濾器將原水過濾；然后對主過濾器濾芯進行反沖，污水由主過濾器排污口排出；主過濾器反沖洗完成。

III、 雙通道過濾：依次打開1、2號進水口閥門、3號反沖洗閥門、6號出水口閥門；依次關閉5號副過濾器排污閥門、4號主過濾器排污閥門；原水有接入點分別流經1、2號進水口閥門，3號反沖洗閥門，至主過濾器管道及副過濾器管道分別過濾，并由6號出水口閥門流出；雙通道過濾完成。

IV、 副過濾器反沖洗過濾：依次打開1、2號進水口閥門、5號副過濾器排污閥門；依次關閉3號反沖洗閥門、6號出水口閥門、4號主過濾器排污閥門，水由進水口閥門進入主過濾器過濾，反方向進入副過濾器對濾芯進行反沖洗，污水由副過濾器排污閥門排出；副過濾器反沖洗完成。

V、 主過濾器發生異常副過濾器正常工作：先后打開1、3號反沖洗閥門、6號出水口閥門；依次關閉2號進水口閥門、5號副過濾器排污閥門、4號主過濾器排污閥門，水由原水管道直接進入3號反沖洗閥門，經過副過濾器過濾再由6號出水口閥門直接接入下一管道；副過濾器正常工作完成。

七、訂貨須知

訂貨時注明型號、使用壓力、通徑尺寸、法蘭連接還是絲扣連接或其它要求。

非標產品，可另行定做。
