一、產品說明：一適用于煤礦井下液壓支架管路系統中，閥桿下端設置一小孔，與閥桿上的密封件形成一次平衡，閥桿上端的小孔與活塞上的密封件形成二次平衡，牽引手輪壓蓋內加自潤滑平墊。本產品實現了液動力二級平衡，提供了一種大流量帶壓操作扭矩輕，可快速敏捷開啟和關閉的新型截止閥。用于液壓管路系統中作為工作閥液的截止斷路在支架中，接在主干路與操作閥之間，當修檢反架時用該閥將支架與主干路隔開；零部件清潔后組裝，產品內部雜質小于10mg，產品組裝后，運動件運作靈活，無卡阻現象，整機不應有機械損傷；產品儲運應有防銹防塵措施；FJP產品制造和驗收按mt419-1995標準執行

二、執行標準：MT419-1995《液壓支架用閥》

三、結構組成：

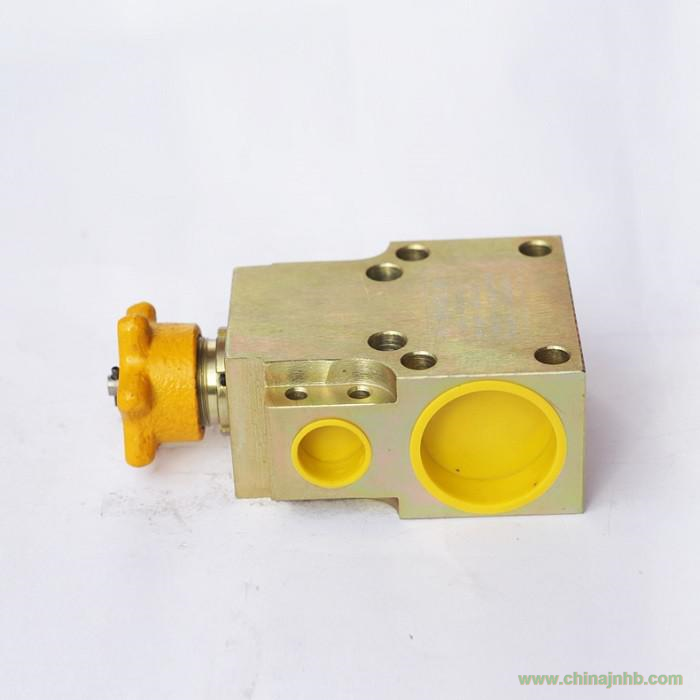

本閥主要由包括閥體、閥座、閥墊、閥桿、導套、活塞、閥蓋、牽引手輪、壓蓋組成。

四、技術參數：

1、工作壓力：15-20MPa

2、注液時手把力：157N

3、工作介質：含1％-2％M10的乳化液

五、儲存：

安全閥儲存時應排除凈腔內液體，清洗干凈，且涂低凝5號防銹液壓油；同時將進、回液口堵上塑料塞，并放置于清潔于干燥處保存。

訂貨須知   ①訂貨時須說明產品名稱，型號及其規格，同時說明訂貨數量等   ②對特殊要求的產品可協商解決
