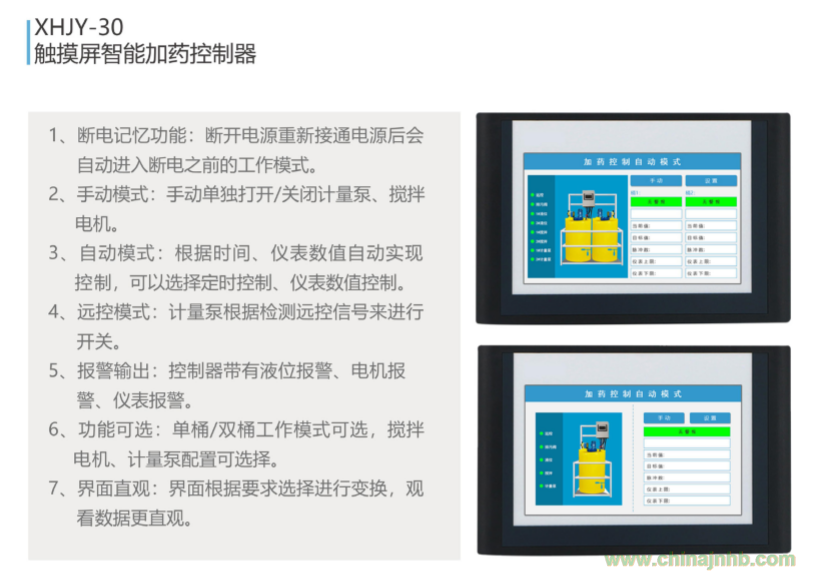

XHYJ-30 加藥觸摸屏控制器

性能指標

額定電壓 DC 24V

額定頻率 50Hz

環境溫度 -40℃~+85℃

功耗 3W

輸入點數 3 點

輸出點數 10 點

輸出接點容量 AC220V 10A

時間段 6 個定時時間段

、控制功能

2.1 手動模式

可以通過手動按鈕控制對應的攪拌電機、計量泵和排污閥。

2.2 自動模式

2.2.1 本地模式（桶 1 和桶 2 工作方式相同，以下以桶 1 為例）

2.2.1.1 攪拌電機 根據設定的開時間和關時間循環工作 2.2.1.2 計量泵 （1）儀表高開低停 根據設定的采樣值上下限工作，到采樣上限開，到采樣下限關 （2）儀表低開高停 根據設定的采樣值上下限工作，到采樣上限關，到采樣下限開 （3）時間段控制 根據設定的時間段工作，在對應時間段內根據對應的開關時間循環工作，不在時間段內則停止工

作。

（4）正比例 輸出脈沖跟隨采樣 AD 值的增高而增高，滿值脈沖為 300 個/分鐘。同時模擬量 0-10V 隨著脈沖數 的增大而增大 （5）PID 根據設定的目標值和實際采樣值的差值進行相減，得到的差值進行 PID 運算后得到控制的每分鐘 脈沖數，滿值脈沖為 300 個/分鐘。模擬量 0-10V 輸出跟隨脈沖數的增大而增大 2.2.1.3 排污閥 根據桶 1 的采樣值進行上下限控制。

遠控模式

遠控模式下遠控輸入點沒有接通時，整個控制器處于停止狀態。當遠控信號短接后控制按照本地自 動模式運行。
