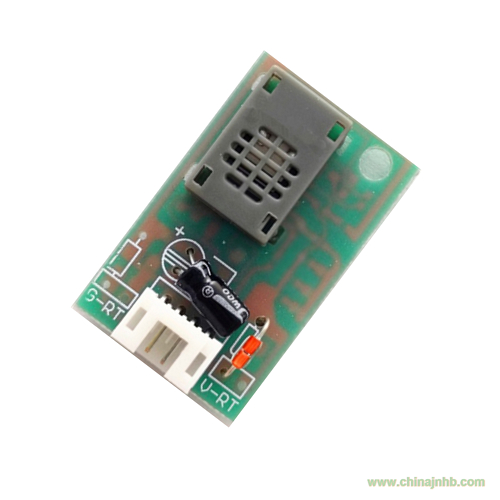

溫濕度傳感器SHTM02
一、產品概述：
溫濕度傳感器SHTM02本溫濕度模塊（溫濕度傳感器）通過變換電路將濕敏電阻元件的阻抗值隨相對濕度變化的曲線，轉變為線性電壓輸出。廣泛應用于空氣凈化器，空調，除濕機，加濕機，醫療設備，電力設備，物聯網領域，基站，倉儲，氣象，家電，智能家居及工業自動化等領域。高濕環境耐水性好，抗干擾性強。
二、溫濕度傳感器參數：
1.敏感元件（濕度）：高分子濕敏電阻SHR-01
2.供電：5V±5%
3.耗電電流：5mA max.(2mA avg.)
4.工作范圍：溫度 0~60℃ 濕度 10% -- 95%RH
5.儲存條件：溫度 0-50℃ 濕度 60%RH
6.濕度變送范圍：0~100%RH
7.精度：溫度精度±1%℃，
：濕度精度：±3%RH （在溫度25℃，濕度40-80%RH，輸入電壓=5V）
8.濕度輸出信號：0-3V（對應0~100%RH，在25℃，輸入電壓=5V下）
|
濕度(%)
|
10
|
20
|
30
|
40
|
50
|
60
|
70
|
80
|
90
|
|
輸出信號
|
0.3
|
0.6
|
0.9
|
1.2
|
1.5
|
1.8
|
2.1
|
2.4
|
2.7
|
9.溫度輸出信號：敏感元件（溫度）：NTC熱敏電阻 、LM35、TMP35 （可選）
熱敏電阻：NTC R（25℃）=10KΩ±5%，B值(25/50℃)=3950K±2% （NTC 具體阻值與B值可按用戶指定，焊接位置可選擇接地或接+5V）
LM35集成溫度傳感器 （3 PIN +5V，T，GND ）
