（一）產品介紹

不銹鋼承壓水箱/貯水罐，又稱承壓水箱、承壓水罐等，儲水罐廣泛應用于工業及民用建筑的冷熱水壓力供水系統，如太陽能供水系統、空氣源熱泵供水系統、鍋爐供水系統、中央空調的冷熱水系統及生產、生活、洗浴、消防的壓力供水系統。產品分立式和臥式二種，用戶可根據設計要求選定設計壓力0.25－1.6MPA，儲水罐的罐體材質分為碳鋼、碳鋼內襯不銹鋼、碳鋼內襯銅、不銹鋼SUS304、SUS316L。

有以下特點：

1、結構簡單、外形美觀；

2、無運動部件，免操作，免維護，運行可靠；

3、承壓運行，設備內部的壓力與管路壓力平衡一致，不影響終端出水壓力且能吸收管道中因水壓變化而產生的沖擊能量，有效保護管道系統，延長管道與設備的使用壽命。

4、設備可應急儲供水，在供水故障時為用戶提供安全用水保障。

（二）設計使用說明

1、產品不得超設計壓力、設計溫度使用；

2、材質：殼體可按用戶要求，可選不銹鋼（SUS304、SUS316L、SUS2205）、碳鋼內襯SUS304、碳鋼內襯SUS316L、碳鋼內襯SUS444、碳鋼內襯銅等；

3、儲水罐設有安全閥裝置，應在設備安裝就位管路試壓完成后再安裝安全閥，防止應試壓時超壓引起安全閥起跳；

4、產品需要預做基礎。

（三）編號說明

（四）不銹鋼承壓水箱/貯水罐外形尺寸參數表

說明：

1、所有接管尺寸按實際使用情況而定。

2、表中數據按照儲水罐承壓為0.6Mpa工況標準，產品材質為碳鋼內襯銅皮。

3、列表尺寸儲水罐未保溫時尺寸，保溫層厚度50mm，外加彩鋼板或不銹鋼板。

4、若儲體材質為不銹鋼時，可不設人孔。

（四）不銹鋼承壓水箱/貯水罐外形尺寸

臥式不銹鋼承壓水箱/貯水罐外形尺寸

立式不銹鋼承壓水箱/貯水罐外形尺寸

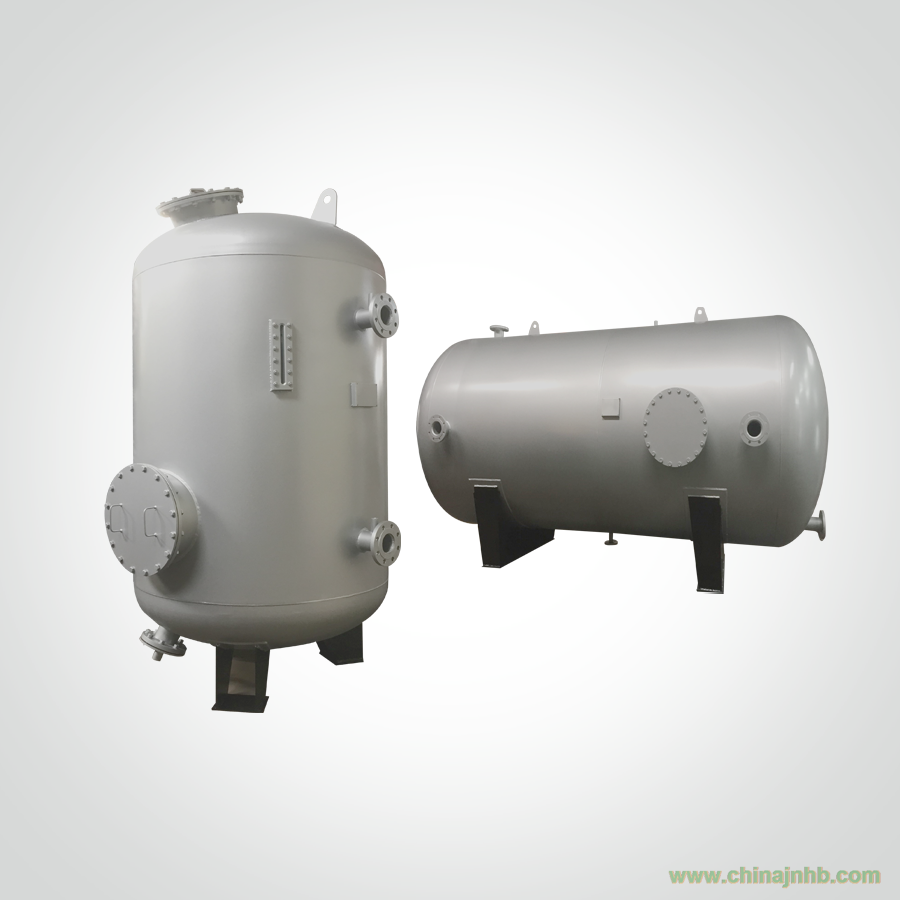

產品實物圖

產品安裝及工藝
