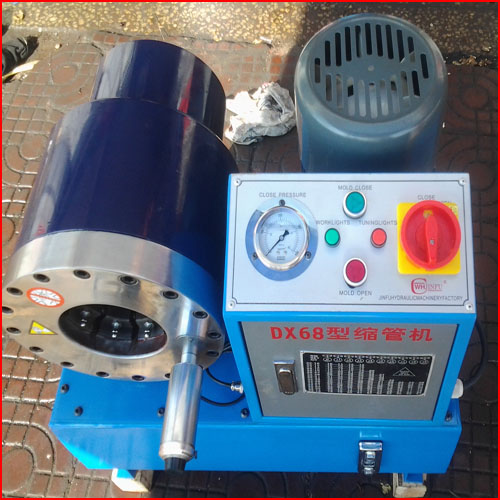

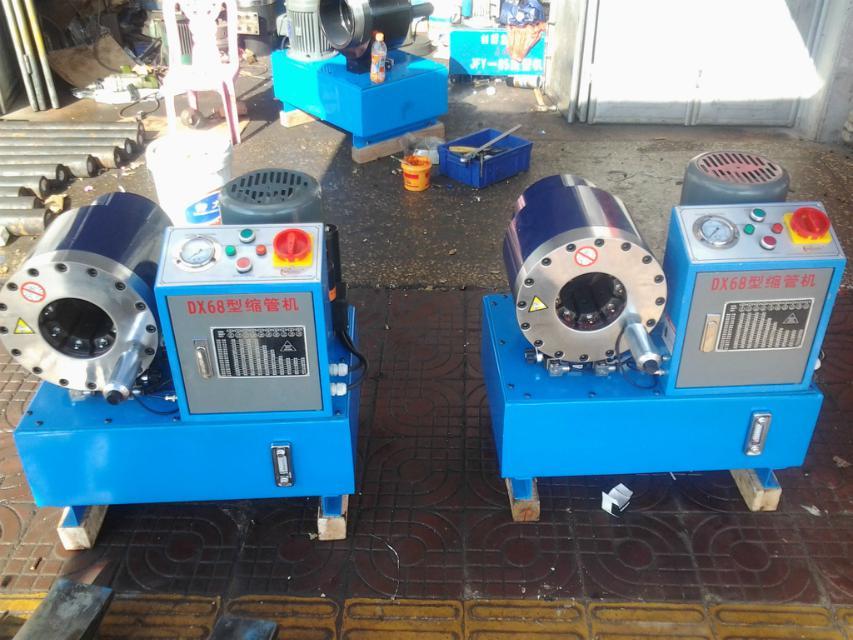

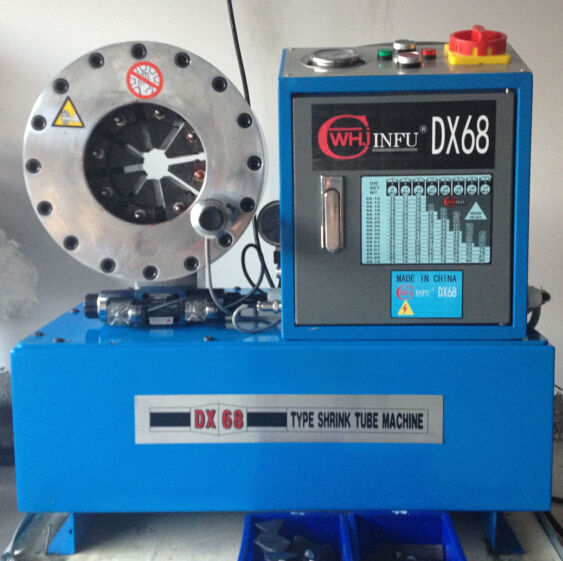

DX68/68技術參數

TYPE   機器型號                                    DX69

SWAGING  FORCE 扣壓力（KN)            450T

HOSE  SIAE 膠管通徑                            2＂-6S

SWAGING  RANGE 扣壓范圍（MM)     6-51mm（即2分-2寸）

NUMBER  OF  DIE  跟機模具（副）        10

MAX. OPENRNG  模具收擴行程（MM )     /-25

MOTOR 電機功率（KW)                        3.7KW

VOLTAGE  使用電壓（V)                      380V

NOISE  LEVEL(DB(A))噪音等級              IP74

壓力設定系統                                        是

雙作用油缸                                            是

雙速雙錐鍍斜面                                      是

油缸保護裝置                                         是

內鎖式模具                                             是

模具裝配器                                             是

OVERALL  DIMENSIONS  整體尺寸         700*450*700MM

WEIGHT   重量（不含油）（KG)           250KG

注意事項

1.扣壓時要盡可能將接頭置于模具中心，不要壓在六角螺母上。
2.防止工具和其他異物進入壓管機頭內。
3.每次在工作完畢后使八塊模座張開到大程度，這樣可使彈簧處于張開狀態保養好彈簧，油缸也處于泄壓狀態延長油封的壽命。

使用說明

1)加好液壓油，使用46號抗磨液壓油30公斤。
2)接好電源.
3)安裝好你所需要的模具。
4)電機開關控制電動機。
5)啟動開機后看電動機是否順時針方向運轉。
6).微調應與進退開關配合使用，向順時針方向旋轉即大，反之即小，然后再按一下進退按鈕，即停止工作。
7)進退開關的“合?！睘榭s小，“開?！睘橥碎_
8)客戶要拆裝磁吸開關清洗，按照我公司的線路圖安裝。（如擅自更改顏色及拆裝，不遵守線路圖裝置，本公司一律不負責保修）

扣壓操作

1. 壓管機初次使用時應空載扣壓20~30次，觀察各部位均正常后方可使用。2. 壓管機在冬季使用時應空載扣壓20~30次，以使油溫增高一些。3. 按下張開按鈕，模座張開后，根據所扣壓膠管規格選用相應的模具安裝在模座上，并調整千分尺刻度。4. 把套好接頭的膠管置于壓管機頭內適當位置，使得一次扣壓全部長度。5. 按下扣壓按鈕執行扣壓操作，直至壓管機頭停止扣壓自動張開模具為止。6. 取出扣壓好的膠管總成，用游標卡尺檢測扣壓后的接頭外套外徑尺寸，如與參數表不符應微調千分尺刻度，直到下一根膠管扣壓符合要求為止
