【工作原理】

液壓傳動是利用液體壓力來傳遞動力和進行控制的一種傳動方式. 液壓裝置是由液壓泵，液壓缸(液壓馬達等執行機構)，液壓控制閥和液壓輔助元件

液壓泵:將機械能轉換成液壓能的轉化裝置.

液壓缸(液壓馬達等執行機構):將液壓能轉化為機械能

控制閥:控制液壓油的流量，流向，壓力，液壓執行機構的工作順序等及保護液壓回路穩固的作用.講得通俗一點是控制和調節液壓介質的流向，壓力和流量.從而控制執行機構的運動方向，輸出的力或力矩.運動速度.動作順序，以及限制和調節液壓系統的工作壓力，防止過載等作用(如單向閥，換向閥，溢流閥，減壓閥，順序閥，節流閥.調速閥等)

輔助元件:1、油箱:用來儲油，散熱.分離油中空氣和雜質作用 2、油管及油管接頭 3、濾油器 4、壓力表 5、密封元件

【油壓機款式】

按結構形式分類

主要分為:四柱式油壓機(四柱二板、四柱三板)、雙柱式油壓機、單柱式油壓機(C形結構)、框架式油壓機等。

按用途分類

主要分為金屬成型油壓機、折彎油壓機、拉伸油壓機、沖裁油壓機、粉末(金屬，非金屬)成型油壓機、壓裝油壓機、擠壓油壓機， 擠壓成型等。

可根據客戶要求非標訂制

【油壓機結構】

油壓機由主機、動力機構、電氣裝置三大結構組成

油壓機主機部分包括機身、主缸、頂出缸及充液裝置等。動力機構由油箱、高壓泵、低壓控制系統、電動機及各種壓力閥和方向閥等組成。動力機構在電氣裝置的控制下，通過泵和油缸及各種液壓閥實現能量的轉換，調節和輸送，完成各種工藝動作的循環

參數：

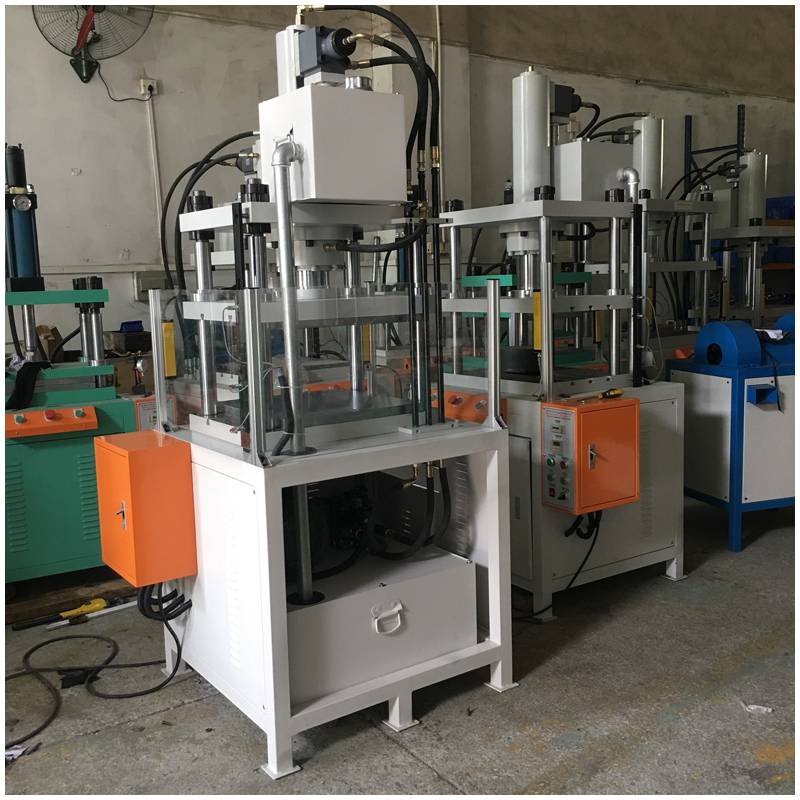

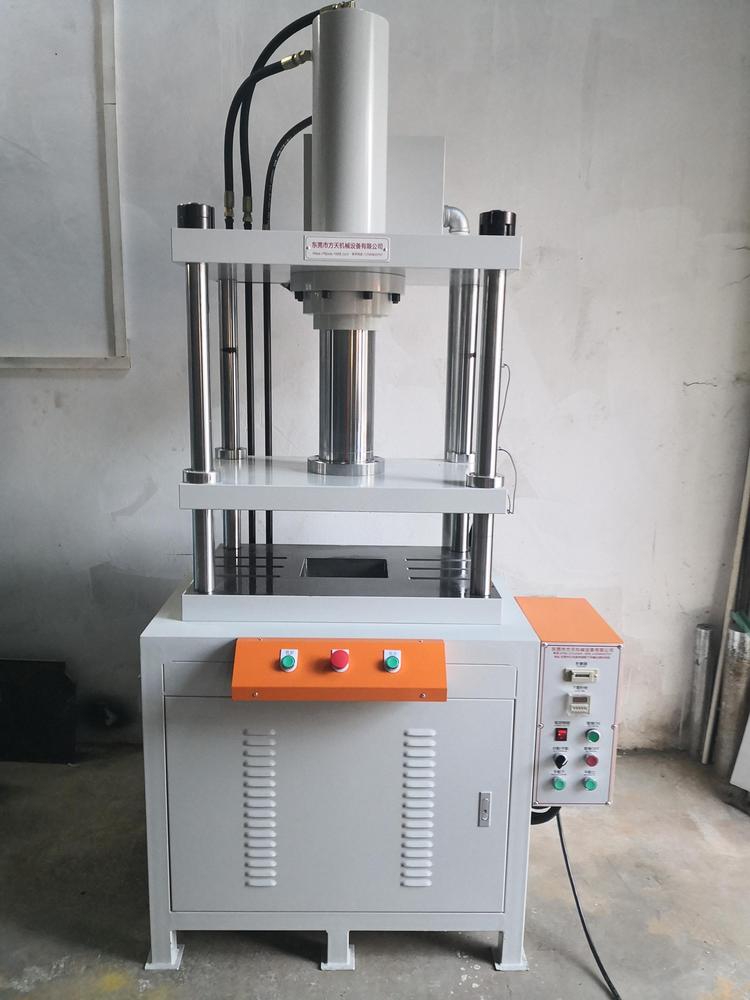

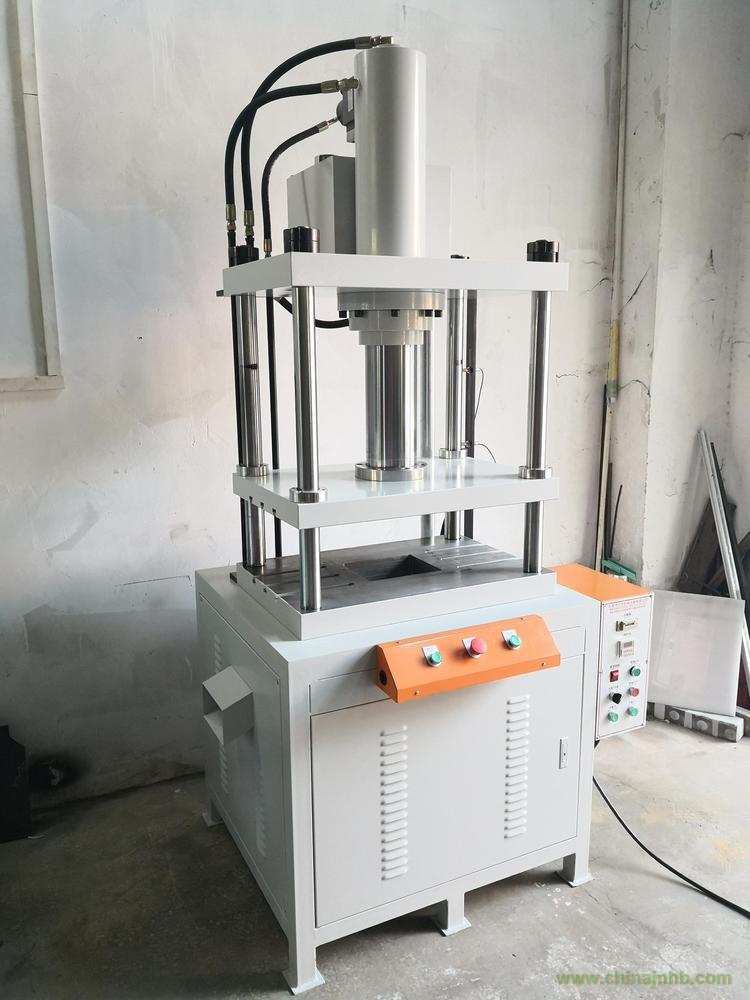

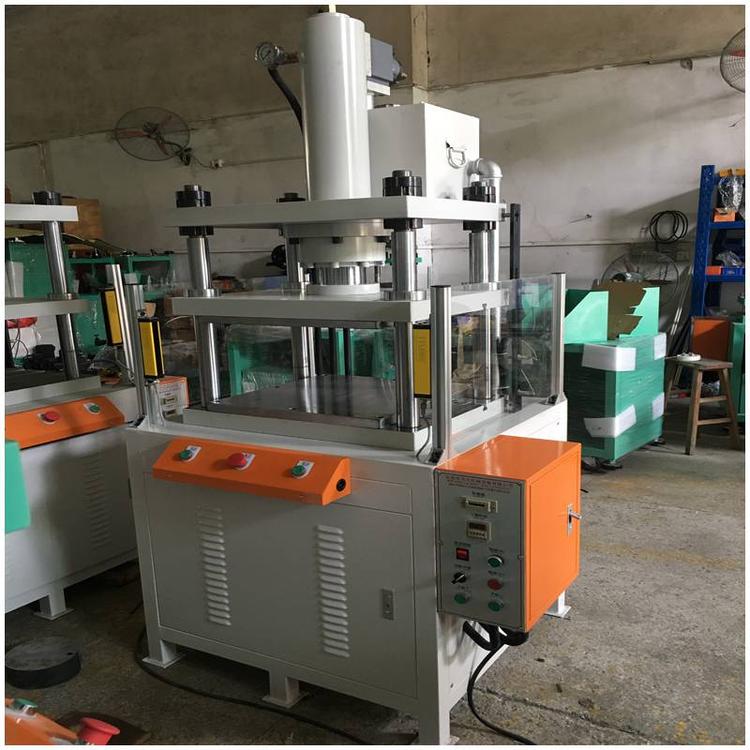

1）5噸四柱三板發熱鼓包機該機采用四柱三板，上下板發熱控制，大出力5噸，行程150MM，行程可調50MM，工作高度為250MM,有效工作面積500*300MM。
2）油壓系統采用時間控制，出力可以根據產品需要進行壓力調整。
3）5噸四柱三板發熱鼓包機光電保護。機器為雙手啟動按鈕，設有緊急按鈕及上下模點動運行按鈕，方便模具安裝及校正。
4）5噸四柱三板發熱鼓包機該機分為手動/自動兩種操作，啟動機器：在手動狀態下按上下按鈕，機器點動上下運動可以產品試壓，以達到產品要求。在自動狀態下雙手按下啟動按鈕機器快速下壓，下壓至產品到達設定的時間后機器快速回升后停止，一周動作完成。

主要配置名稱、品牌及數量：

液壓系統部分        電控系統部分

序號 品名 備注 序號 品名 備注

1 馬達 群策 1 繼電器 欣靈

2 油泵 東村 2 空氣開關 天正

3 電磁閥 金海 3 交流接觸器 士林

4 油缸 韋品達 4 過載保護器 士林

5 壓力表 太進 5 保險 士林

6 油表 太進 6 計數器 TENGLONG

7 油面計 太進 7 計時器 正泰

8 加油口 太進 8 按鈕開關 一佳

9 濾油網 太進 9 急停開關 一佳

10 油封 NOK 10 光電護手 更豪

備注：以上配置會因著液壓機的具體要求有略微的調整.
