1、設備組成

ZP127礦用自動灑水降塵裝置（粉塵超限噴霧）主要由主控箱、電動球閥、熱釋光控傳感器、粉塵濃度傳感器、遙控器、水幕等組成。

2、實現功能

用于煤礦井上、井下粉塵濃度較大的作業場所，實現粉塵超標時的噴霧降塵。當有過往行人通過噴霧區域停止噴霧灑水；行人通過灑水區域后，延時所設定的時間后，繼續噴霧降塵。系統功能和延時時間可用遙控器任意調節設置

可與煤礦監控系統聯機實現粉塵濃度狀況井上傳輸監控。

3、工作原理

該裝置由微電腦程序化自動控制，粉塵濃度低于粉塵濃度傳感器設定值時，裝置不工作；當粉塵濃度超過粉塵傳感器設定值時，粉塵濃度傳感器將信號送入主控箱，主控箱即控制電動球閥開啟噴霧灑水降塵。當熱釋光控傳感器探測到過往行人時，將信號傳遞到主控箱，主控箱即控制電動球閥關閉，停止噴霧灑水；

人通過灑水區域后，熱釋光控傳感器無信號輸出，延時所設定的時間后，電動球閥開啟繼續噴霧。可與煤礦監控系統聯機，實現粉塵濃度狀況井上傳輸。

4、裝置特點

1).微電腦程序化自動控制；

2).藍色背光液晶屏工作狀態在線顯示；

3).功能及噴霧延時可按要求遙控設置；

4).粉塵濃度設定值，可用遙控器調整；

5).配套電動球閥通水口徑大、耐水壓力高、不易堵塞；

6).電動球閥執行機構具有電流限流自動保護功能；

7).本裝置自帶配套水幕，噴嘴為精細度霧化噴嘴，為避免噴嘴堵塞，水幕上帶有水質過濾器；一站式全方位服務；

8).粉塵濃度狀況適時井上傳輸監控；

9).無需人工干預；人機界面交互；免維護；實用、方便。

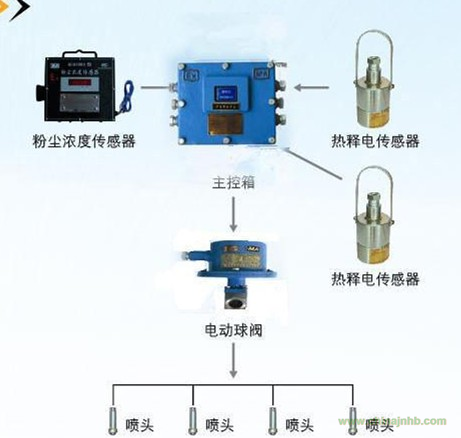

5、安裝示意圖：
