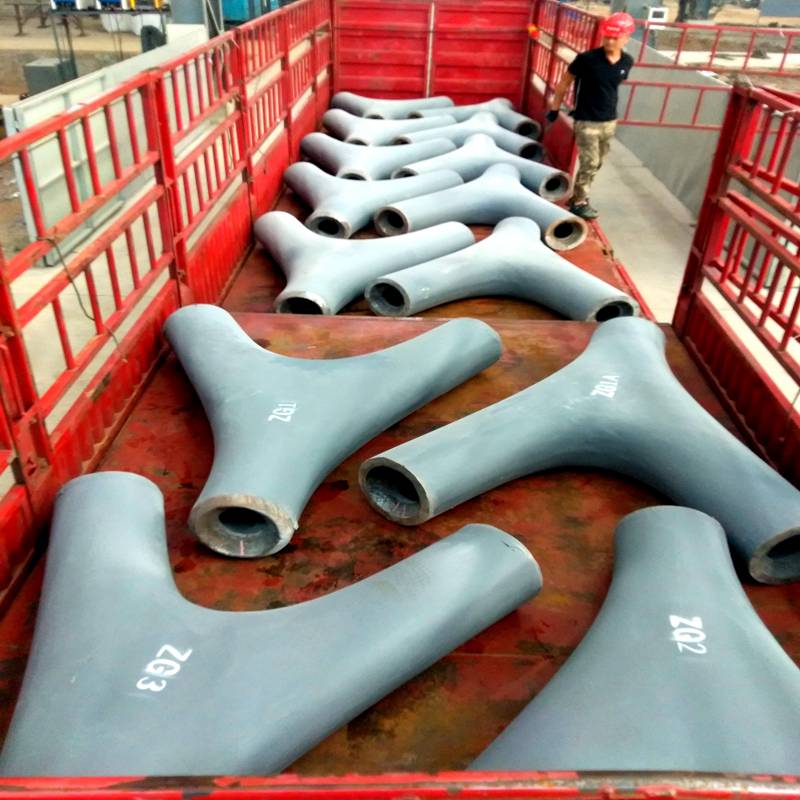

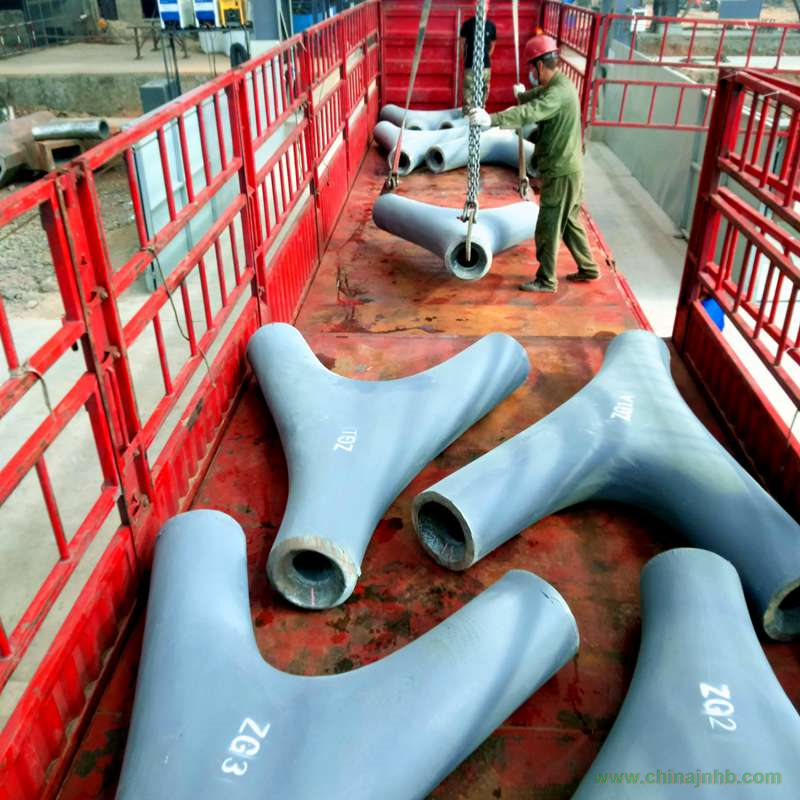

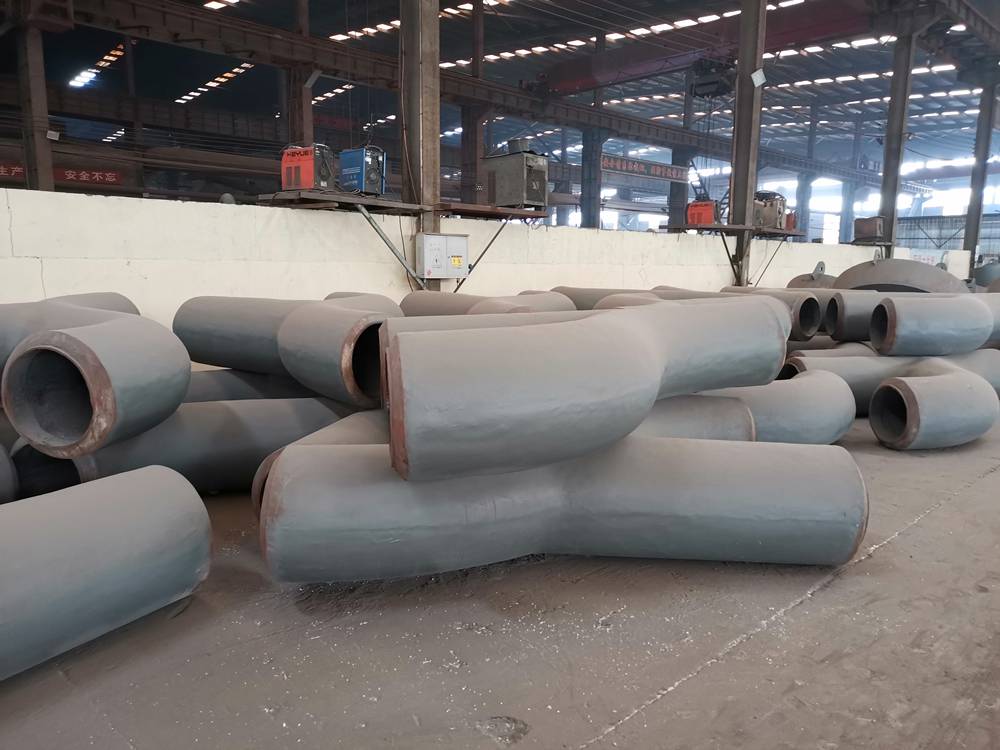

湖北湘潭九華商業中心雨棚天幕鑄鋼節點鑄鋼件鑄鋼節點

空間網格結構中桿件匯交密集、受力復雜且可靠性要求高的關鍵部位節點可采用鑄鋼節點。鑄鋼節點的設計和制作應符合國家現行有關標準的規定。

焊接結構用鑄鋼節點的材料應符合現行國家標準《焊接結構用碳素鋼鑄件》GB 7659的規定，必要時可參照國際標準或其他國家的相關標準執行；非焊接結構用鑄鋼節點的材料應符合現行國家標準《一般工程用鑄造碳鋼件》GB／T11352的規定。湖北湘潭九華商業中心雨棚天幕鑄鋼節點鑄鋼件鋼節點的材料應具有屈服強度、抗拉強度、伸長率、截面收縮率、沖擊韌性等力學性能和碳、硅、錳、硫、磷等化學成分含量的合格保證，對焊接結構用鑄鋼節點的材料還應具有碳當量的合格保證。

鑄鋼節點設計時應根據鑄鋼件的輪廓尺寸選擇合理的壁厚，鑄件壁間應設計鑄造圓角。制造時應嚴格控制鑄造工藝、鑄模精度及熱處理工藝。
鑄鋼節點設計時應采用有限元法進行實際荷載工況下的計算分析，其極限承載力可根據彈塑性有限元分析確定。當鑄鋼節點承受多種荷載工況且不能明顯判斷其控制工況時，應分別進行計算以確定其最小極限承載力。極限承載力數值不宜小于最大內力設計值的3.0倍。
5.5.6 鑄鋼節點可根據實際情況進行檢驗性試驗或破壞性試驗。檢驗性試驗時試驗荷載不應小于最大內力設計值的1.3倍；破壞性試驗時試驗荷載不應小于最大內力設計值的2.0倍。

條文說明

鑄鋼節點
鑄鋼節點由于自重大、造價高，所以在實際工程中主要適用于有特殊要求的關鍵部位。
 鑄鋼件的材質必須符合化學成分及力學性能的要求，同時應具有良好的焊接性能，以保證與被連接件的焊接質量。當節點設計需要更高等級的鑄鋼材料時，可參照國際標準或其他國家的相關標準執行，如德國標準或日本標準。
條件具備時鑄鋼件均宜進行足尺試驗或縮尺試驗，試驗要求由設計單位提出。鑄鋼節點試驗必須輔以有限元分析和對比，以便確定節點內部的應力分布。考慮到鑄鋼材料的離散性、設計經驗的不足及彈塑性有限元分析的不定性，其安全系數比其他節點略有提高。


銷軸式節點應保證銷軸的抗彎強度和抗剪強度、銷板的抗剪強度和抗拉強度滿足設計要求，同時應保證在使用過程中桿件與銷板的轉動方向一致。
銷軸式節點的銷板孔徑宜比銷軸的直徑大1mm～2mm，各銷板之間宜預留1mm～5mm間隙。
