產品推薦:708PE-SNCR氣動薄膜小流量調節閥
永明智造ymADE專業設計開發與生產氣動薄膜調節閥、電動調節閥,對于電動單座調節閥,其產品型號為ZAZP(ZDLP),由電子式電動執行機構和精小型單座調節閥組成。
產品概述(永明智造ymADE):

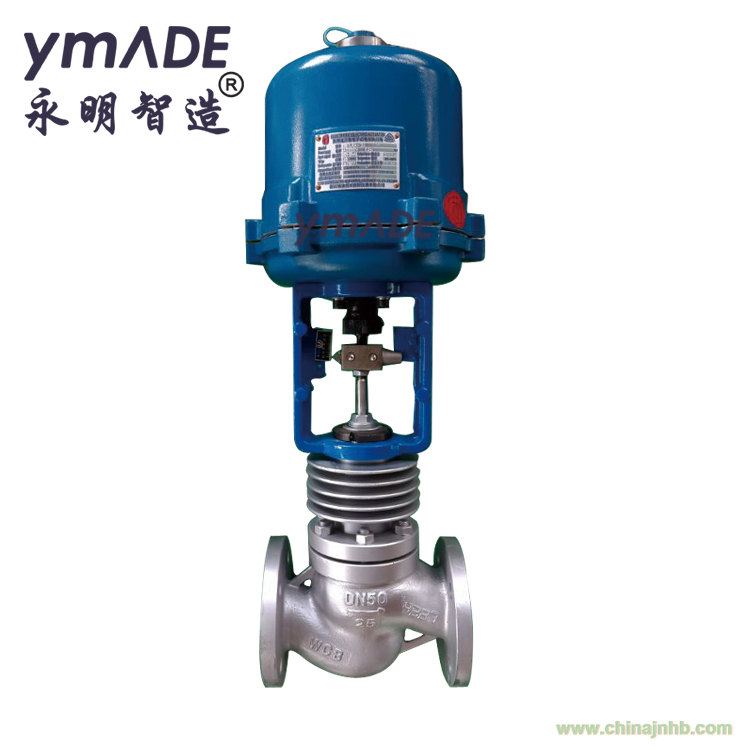

ZAZP/ZDLP型電子式電動單座高溫調節閥(永明智造YMADE)接受調節儀表來的直流電流信號或電壓信號,改變被調介質流量、壓力、溫度等,使被控工藝參數保持在設定值。ZAZP/ZDLP型電子式電動單座高溫調節閥(永明智造YMADE)廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
ZAZP/ZDLP型電子式電動單座高溫調節閥(永明智造YMADE)系列產品的公稱通徑由DN20至DN300mm,公稱壓力覆蓋1.6、4.0、6.4MPa,接受信號為0~10mA.DC或4~20mA.DC或特殊定制的電流電壓信號,使用溫度范圍由 -40℃~450℃。其中ZAZP/ZDLP型電動單座高溫調節閥適用于壓差較小,介質粘度較大或稍有顆粒雜質場合;ZAZM/ZDLM電動套筒高溫調節閥適用于壓差較大且泄漏量較大的場合。
產品特點(永明智造ymADE):
1、閥體按流體力學原理設計的等截面低流阻流道,額定流量系數增大30%。
2、可調節范圍大,固有可調比為50:1,流量特性有直線和等百分比或修正曲線。
3、調節切斷型采用軟密封結構閥芯,達VI級泄漏標準(零泄漏),符合GB/T4213和FCI70.2的標準。
4、伺服放大器采用深度動態負反饋,可提高自動調節精度。
5、電動操作器有多種形式,可適用于DC4-20mA或DC1-5V。
6、電子型電動調節閥可直接由電流信號控制閥門開度,無需伺服放大器。
7、波紋管密封型調節閥對移動的閥桿形成完全的密封,堵絕流體外漏。

▲精鑄硅溶膠工藝,模塊化閥體設計

▲三維3D建模仿真,閥體流道與結構分析

▲精致外觀,小而美,可配套多種控制附件
(永明智造ymADE)氣動薄膜執行機構主要技術參數
規格與型號
|
氣動薄膜式
|
氣動活塞式
|
全電子式
|
電動式
|
全電子式
(溫度調節執行器)
|
用
途
|
調節、開關
|
調節、開關
|
調節
|
開關
|
調節
|
彈簧范圍
|
20-100KPa;40-200KPa;80-240KPa
|
-
|
-
|
-
|
氣源/電源
|
0.14,0.25,0.4MPa
|
0.4~0.6MPa
|
220V.AC 50Hz
380V.AC 50Hz
|
220V.AC 50Hz
380V.AC 50Hz
|
20V.AC 50Hz
|
接
口
|
Rc1/4",Rc3/8"
|
Rc1/4",
Rc1/2",Rc3/8"
|
配線:2-G1/2"
|
配線:2-G1/2"
|
M27×2
(溫度傳感器接頭)
|
作用方式
|
氣開、氣關
|
氣開、氣關
雙作用
|
電開、電關
|
電開、電關
|
冷卻控制,加熱控制
|
基本
誤差
|
一般型
|
±1.5% FS(帶定位器)
|
±1.0% FS
|
-
|
±2.0% FS
|
特殊型
|
±4.0% FS(帶定位器)
|
±2.5% FS
|
-
|
-
|
回差
|
一般型
|
≤1.5% FS(帶定位器)
|
≤1.0% FS
|
-
|
≤1.5% FS
|
特殊型
|
≤3.0% FS(帶定位器)
|
≤2.0% FS
|
-
|
-
|
允許環境溫度
|
-10~+70℃
|
-10~+60℃
|
-10~+50℃
|
(永明智造ymADE)氣動薄膜調節閥的額定Kv·行程等技術指標
公稱通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
額定Kv
|
線性
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
等百分比
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
額定行程L(mm)
|
16
|
25
|
40
|
60
|
氣動膜片有效面積
Ae(cm2)
|
280
|
400
|
600
|
1000
|
固有流量特性
|
線性、等百分比
|
固有可調比
|
30:1、50:1
|
允許泄漏量
|
硬密封: Ⅳ級(10^(-4)×Kv);軟密封:Ⅵ級(參見GB/T4213-2008)
|



(永明智造YMADE)ZAZP/ZDLP型型電動單座高溫調節閥,配用國產或進口的直行程電動執行機構,無需另配伺服放大器,有輸入控制信號(4-20mADC或1-5VDC)及單相/三相電源即可控制運轉,實現對壓力、流量、溫度、液位等參數的調節,具有體積小,重量輕、連線簡單、泄漏量少的優點,但抗不平衡力較小,故閥門前后的工作壓差不宜過高。它們能廣泛應用于電力、冶金、石油、化工、輕工、環保等行業的工業過程自動控制系統中。
關于交貨(永明智造ymADE):
如果在下午3點之前訂購,庫存閥門產品可在當天交貨;沒有庫存的閥門產品我們將告知每個產品的預計交貨時間。
非標定制的閥門產品通常需要1-2周的生產周期,請致電+86-0571-63105502聯系我們的銷售辦公室,或通過電子郵件向我們咨詢價格和交貨期。
