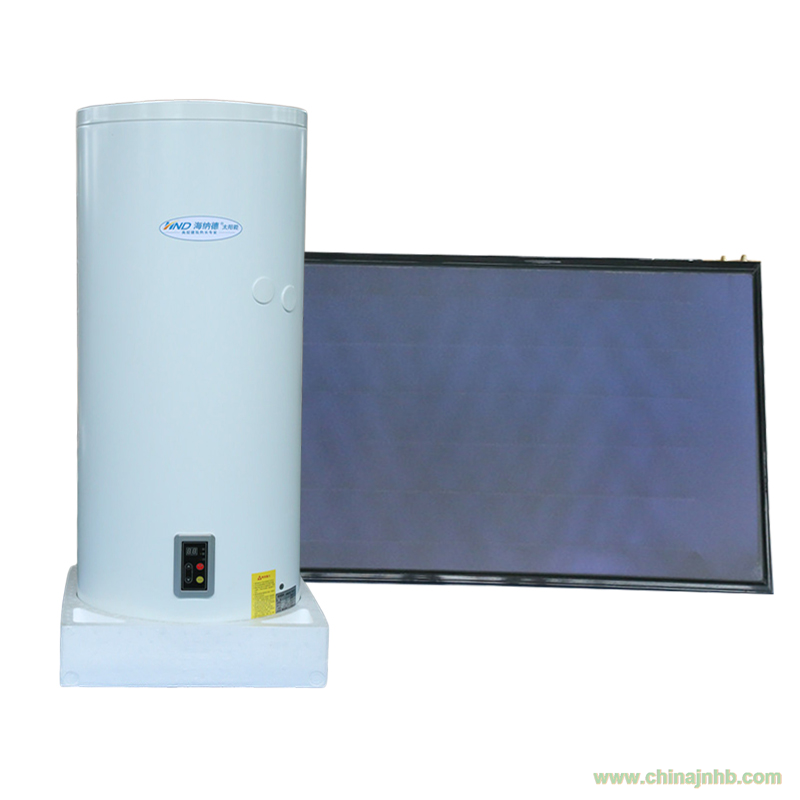

平板陽臺壁掛太陽能熱水器

一、技術原理

平板集熱器通過選擇性吸收涂層吸收太陽輻射，加熱平板流道內的導熱介質，通過熱虹吸原理，加熱水箱內的介質，最后通過儲熱水箱內的換熱裝置進行導熱介質與水的熱交換，從而提高夾套搪瓷水箱內的水溫。水箱內置熱加電，系統實現光電雙能自動轉換，全天候熱水供應。

二、技術特點

▲光電自動互補，雙重享受。輔助電加熱，光電自動轉換，24小時供應熱水，太陽能熱水器和電熱水器的雙重享受。

▲使用方便：集熱器和水箱采用自然溫差循環交換，自動上水，溫度任意設定，不屬人為控制，操作極其簡單，打開閥門便能快速使用熱水。

▲承壓式設計，出水沖，洗澡更舒適。

▲防凍、防爆：集熱器介質永不結凍，不走水，不會出現炸管現象。

▲造型美觀：水箱為圓柱形，適應于各戶型室內安裝位置的需要。集熱器造型簡潔，線條流暢，科學合理用料，精工制作，美觀大方，與建筑完美結合，是高層、躍層等現代住宅的選擇，彰顯環保，時尚風格，更能體現主人的高尚品位

三、技術參數及要求

（一）太陽能水箱：

1、承壓水箱為搪瓷水箱     搪瓷厚度＞0.25mm＜0.5 mm

2、水箱尺寸：水箱尺寸：80L是470mm*1030mm，100L是470mm*1130mm。內膽桶徑370mm，外徑410mm

3、內置間接換熱和1.5KW電加熱。                                                     4、保溫材料為聚氨酯。厚度為50mm                                                              5、內膽承受的壓力為0.8MPa。厚度為2.0mm                                                         6、外皮為彩板、冷板烤漆。                                                           7、微電腦控制( 溫度上下限設置，預約加熱時間)

（二）平板集熱器：

1、平板式集熱器，蓋板采用低鐵、超白、布紋鋼化玻璃，太陽光透光率≥91.2％，板芯吸收率≥0.94±0.02，隔熱體熱導率不大于0.04w/(M.℃)                                                2、板芯采用金屬流道集熱板芯，流道采用TP2磷脫氧銅，流道厚度不低于0.5mm；直徑為8mm，主管直徑為22mm，厚度為0.6mm集熱板芯的圖層采用鍍黑格或藍膜、陽極氧化工藝，鋁整板激光焊接。邊框厚度為8cm                                                                                 3、集熱器的尺寸為80L：2000mm×800mm×80mm；100L：2400mm×800mm×80mm                                                          4、保溫采用聚酯棉，厚度不低于50mm

（三）支架 國標鍍鋅板t=2.5mm，噴塑

（四）介質 凝固點要求小于或等于-20℃，沸點要求大于或等于100℃的太陽能專用介質
