環保阻燃熱縮管 電工電線電纜絕緣保護2倍熱縮收縮套管
應用
環保阻燃型熱收縮套管 是用環保系柔、阻然、輻照交聯聚烯烴復合物制成之優質環保型熱收縮套管，通過UL及CSA認證。廣泛應用于線纜絕緣保護、端末哉連接處的絕緣處理或應力解除，線材加工的被覆與絕緣保護，焊點保護、電子元器件的包覆，電阻、電容的絕緣保護，金屬產品的防銹、防腐蝕處理，電線標示或標色等。其價格便宜，使用方便是目前電子電器產品中使用最多的熱縮管產品。
特點
● 收縮比2:1 3:1
● 低溫收縮
● 柔軟、高阻然
● 優異的物理、化學及電學性能
● 不含氯化合物PCBs、PCPs及多溴聯苯PBBs、多溴氧化聯苯PBBOs、多溴聯苯醚PBBEs、PBDEs等對環境有害的物質，符合歐洲RoHS環保指令及SONY SS00259標準的環保要求。
● 可提供多種規格及顏色
溫度范圍
● 連續使用溫度：
● 最低起始收縮溫度：70℃
● 最低完全收縮溫度：110℃
認證/符合標準
UL224 E214175 125℃ 600V VW-1
CSA C22.2 210475 125℃ 600V VW-1
AMS-DTL-23053/5 class 1 and class3
性能指標
|
特性
|
項目
|
指標要求
|
測試方法
|
典型值
|
|
物理特性
|
軸向收縮率
|
5% max.
|
ASTMD2671
|
≤5%
|
|
同心度
|
70% min.
|
ASTMD2671
|
≥70%
|
|
抗張強度
|
10.4MPa min.
|
ASTMD638
|
≥14.0MPa
|
|
斷裂伸長率
|
200% min
|
ASTMD638
|
≥400%
|
|
熱沖擊
|
無裂痕
|
ASTMD2671
|
通過
|
|
低溫柔軟性(–55℃,4小時)
|
無裂痕
|
ASTMD2671
|
通過
|
|
熱老化158℃,168小時
|
|
老化后抗張強度
|
初始值的70%以上
|
ASTMD638
|
≥90%
|
|
老化后斷裂伸長率
|
100% min.
|
ASTMD638
|
≥300%
|
|
電學特性
|
絕緣耐壓和擊穿
|
2500V,60sec,不擊穿
|
UL224
|
通過
|
|
絕緣強度
|
19.7KV㎜ min.
|
ASTMD2671
|
25KV/mm
|
|
體積電阻率
|
1014Ω·㎝ min.
|
ASTMD876
|
≥1014Ω·㎝
|
|
化學特性
|
銅腐蝕
|
無腐蝕
|
ASTMD2671
|
通過
|
|
銅穩定性
|
伸長率≥100%
|
ASTMD2671
|
通過
|
|
阻燃性
|
VW﹣1
|
UL224
|
通過
|

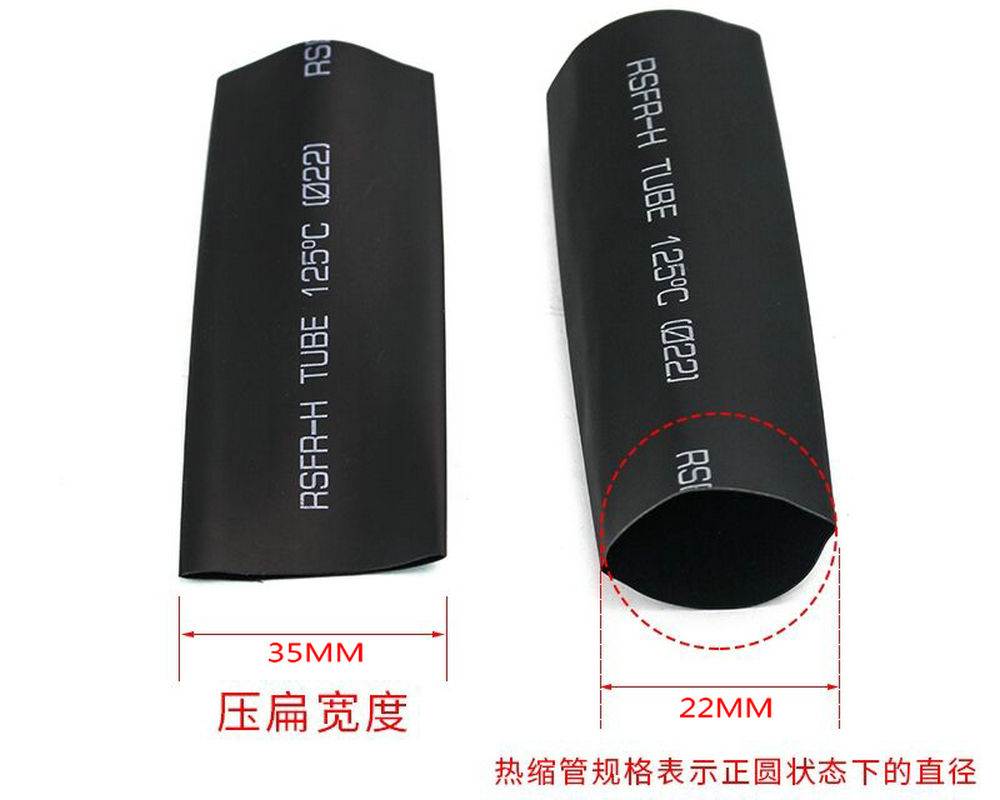

規格尺寸
|
規 格
（mm）
|
收縮前（mm）
|
收縮后（mm）
|
包 裝
（m/卷）
|
|
內 徑
|
壁 厚
|
內 徑
（max.）
|
壁 厚
（min.）
|
|
Φ0.8
|
1.0±0.2
|
0.15±0.05
|
0.5
|
0.25
|
200
|
|
Φ1.0
|
1.5±0.3
|
0.20±0.05
|
0.6
|
0.33
|
200
|
|
Φ1.5
|
2.0±0.3
|
0.20±0.05
|
0.75
|
0.36
|
200
|
|
Φ2.0
|
2.5±0.3
|
0.25±0.05
|
1.0
|
0.44
|
200
|
|
Φ2.5
|
3.0±0.3
|
0.25±0.05
|
1.25
|
0.44
|
200
|
|
Φ3.0
|
3.5±0.3
|
0.25±0.05
|
1.5
|
0.44
|
200
|
|
Φ3.5
|
4.0±0.3
|
0.25±0.05
|
1.75
|
0.44
|
200
|
|
Φ4.0
|
4.5±0.3
|
0.25±0.05
|
2.0
|
0.44
|
200
|
|
Φ4.5
|
5.0±0.3
|
0.25±0.05
|
2.25
|
0.44
|
200
|
|
Φ5.0
|
5.5±0.3
|
0.25±0.05
|
2.5
|
0.56
|
100
|
|
Φ6.0
|
6.5±0.3
|
0.28±0.05
|
3.0
|
0.56
|
100
|
|
Φ7.0
|
7.6±0.3
|
0.30±0.06
|
3.5
|
0.56
|
100
|
|
Φ8.0
|
8.6±0.3
|
0.30±0.06
|
4.0
|
0.56
|
100
|
|
Φ9.0
|
9.6±0.3
|
0.30±0.06
|
4.5
|
0.56
|
100
|
|
Φ10.0
|
10.7±0.4
|
0.30±0.06
|
5.0
|
0.56
|
100
|
|
Φ11.0
|
11.7±0.4
|
0.30±0.06
|
5.5
|
0.56
|
100
|
|
Φ12.0
|
12.7±0.4
|
0.30±0.06
|
6.0
|
0.56
|
100
|
|
Φ13.0
|
13.7±0.4
|
0.35±0.07
|
6.5
|
0.69
|
100
|
|
Φ14.0
|
14.7±0.4
|
0.35±0.07
|
7.0
|
0.69
|
100
|
|
Φ15.0
|
15.7±0.5
|
0.35±0.07
|
7.5
|
0.69
|
100
|
|
Φ16.0
|
16.7±0.5
|
0.35±0.07
|
8.0
|
0.69
|
100
|
|
Φ18.0
|
19.0±0.5
|
0.40±0.10
|
9.0
|
0.77
|
100
|
|
Φ20.0
|
21.0±0.5
|
0.40±0.10
|
10.0
|
0.77
|
50
|
|
Φ22.0
|
23.0±0.5
|
0.40±0.10
|
11.0
|
0.77
|
50
|
|
Φ25.0
|
26.0±0.1
|
0.45±0.10
|
12.5
|
0.87
|
50
|
|
Φ28.0
|
29.0±1.0
|
0.45±0.10
|
14.0
|
0.87
|
50
|
|
Φ30.0
|
31.5±1.0
|
0.45±0.10
|
15.0
|
0.87
|
50
|
|
Φ35.0
|
36.5±1.0
|
0.50±0.10,
|
17.5
|
0.97
|
50
|
|
Φ40.0
|
41.5±1.0
|
0.50±0.10
|
20.0
|
0.97
|
50
|
|
Φ50.0
|
51.5±1.0
|
0.55±0.10
|
25.0
|
0.97
|
50
|
|
大管規格：Φ60.0~Φ300. 其他尺寸可訂制
|

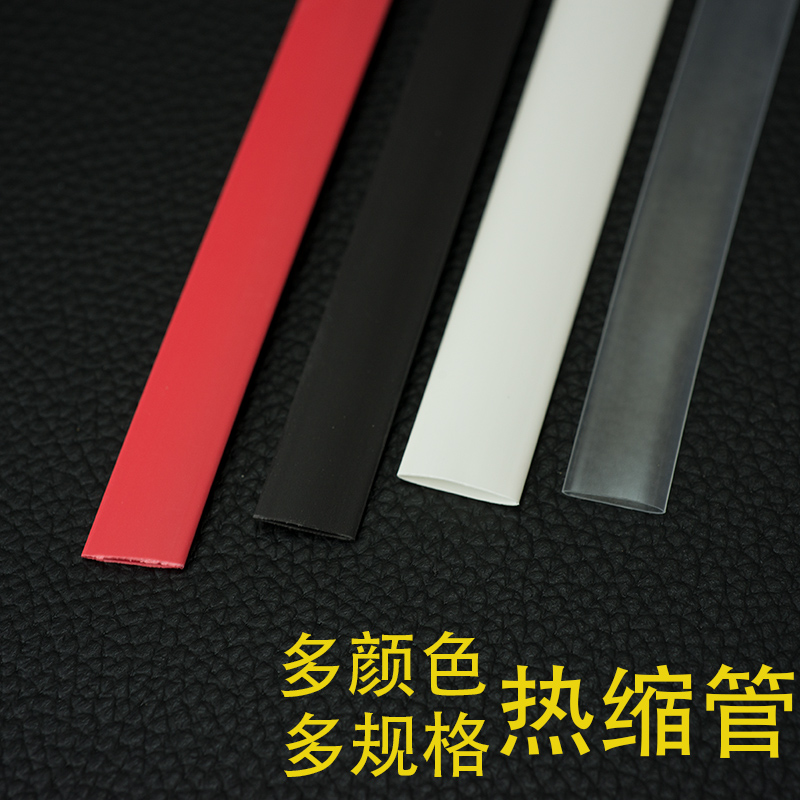

顏色
黑、白、紅、藍、黃、綠、灰、黃綠
其它顏色可訂做
可免費寄樣品測試??！
