電焊機安全操作規程
一、焊接前的準備
1.電焊機應放在通風干燥處,放置平穩。
2.檢查焊接面罩應無漏光、破損。焊接人員和輔助人員均應穿戴好勞保用品。
3.電焊機焊鉗、電源線以及各接頭部位要連接可靠、絕緣良好。不允許接線處發生過熱現象,電源接線端頭不得外露,應用電膠布包好。
4.電焊機與焊鉗間導線長度不得過30米,特殊情況不得過50米,導線有受潮、斷股現象應立即更換。
5.電焊線通過道路時,必須架高或穿入防護管內埋入地下,如通過軌道時必須從軌道下面通過。
6.交流焊機初級、次級接線應準確無誤,輸入電流應符合設備要求。嚴禁接觸初級線路帶電部分。
7.次級抽頭聯結銅板必須壓緊,接線柱應有線圈。合閘前詳細檢查接點螺栓及其他元件應無松動或損壞。

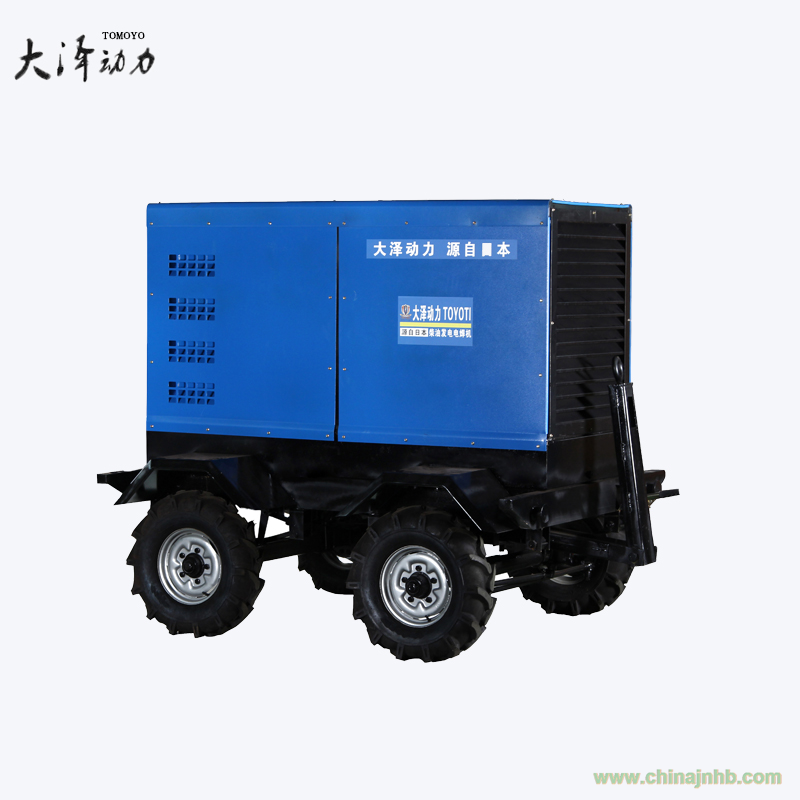

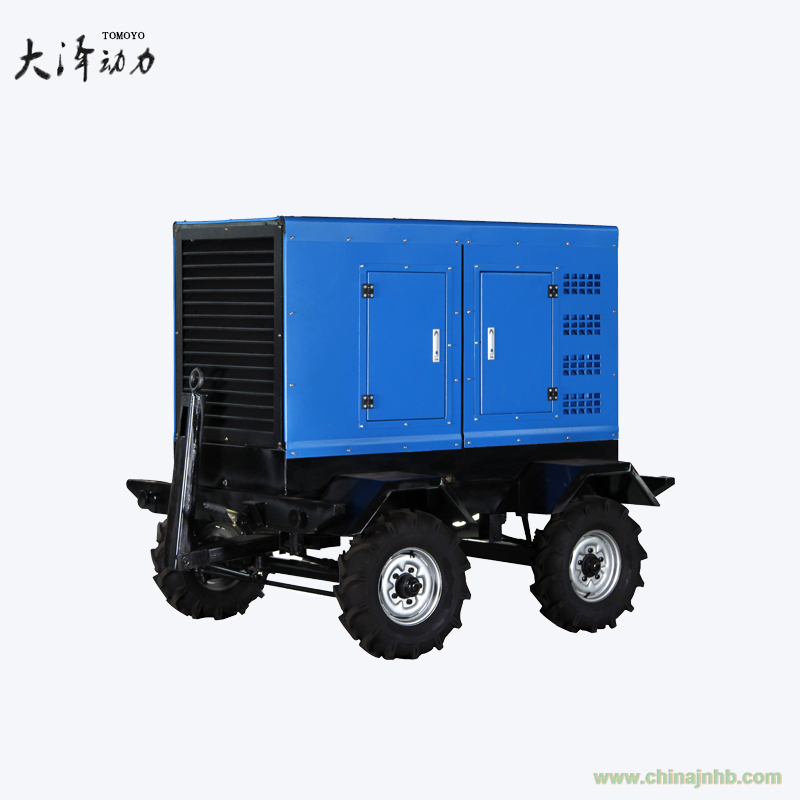

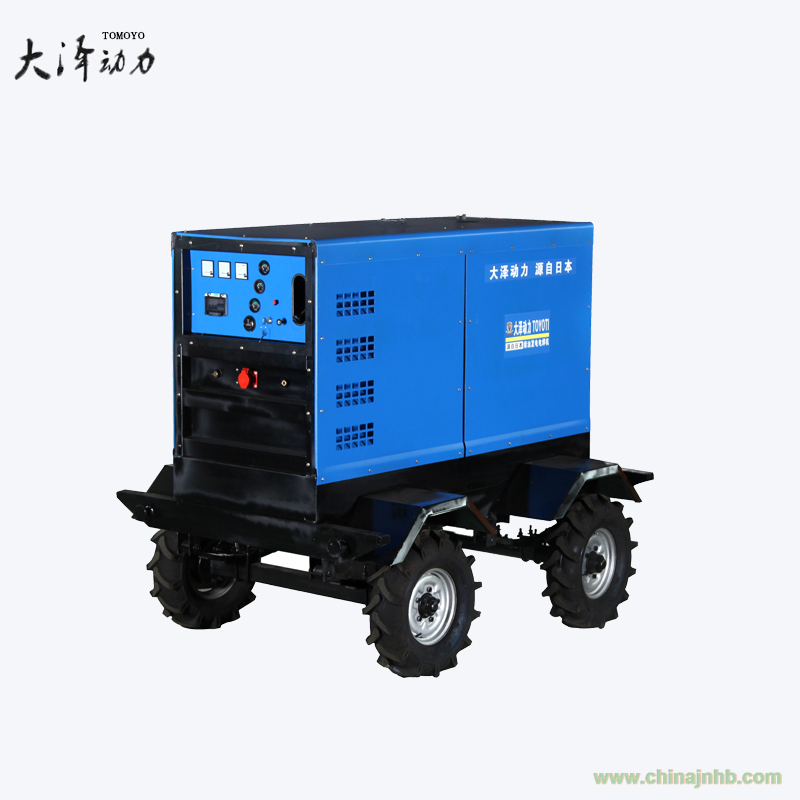

TO500A-J柴油發電電焊機技術參數：

型號：TO500A-J

電焊機參數

額定電流：500A

電流調節：0-500A

額定電壓：26-30V

焊條直徑：2.0-8.0mm

空載電壓：65V

負載持續：100%



發電機參數

額定功率：20KW

額定電壓：220/380V

相數：單三相

額定頻率：50HZ

結構類型 ： 靜音式

轉速 ：1500rpm

絕緣等級：H

工作時間：8-12H



發動機參數

發動機型號：TO4100D

額定功率：30.1KW

氣缸數：四缸

進氣方式：自然吸氣

燃油類型：0#、-10# 柴油

排     量(L) ：3.61

工作時間：8-12h

油     耗 ：206g/kw.h

潤滑方式：壓力與飛濺潤滑

機油容量：8L



整機參數：

油箱L：60L

保護裝置：有

長寬高（mm）：2000*1000*1500

凈重（kg）：950/1000

拖車尺寸：2250*1650*2000mm

拖車重量： 1400kg

長度牽引桿沒算進去，包裝的時候是立起來的，牽引桿1000mm

備注：圖片僅供參考 請以實物為準





焊接中注意事項
1.應根據工作的技術條件，選擇合理的焊接工藝，不允許負載使用，不準采用大電流施焊，不準用電焊機進行金屬切割作業。
2.在載荷施焊中焊機溫升不應過A級60度、B級80度，否則應停機降溫后再進行施焊。
3.電焊機工作場合應保持干燥，通風良好。移動電焊機時，應切斷電源，不得用拖拉電源的方法移動電焊機。如焊接中突然停電，應切斷電源。
4.在焊接中，不允許調節電流。須在停焊時，使用調節手柄調節，不得過快，過猛，以免損壞調節器。
5.禁止在起重機運行工件下面做焊接作業。
6.如在有起重機鋼絲繩區域內施焊時，應注意不得使焊機地線誤碰觸到吊運的鋼絲繩，以免發生火花導致事故。
7.須在潮濕區施工時，焊工須站在絕緣的木板上工作，不準觸摸焊機導線，不準用臂夾持帶電焊鉗。
