一、概述

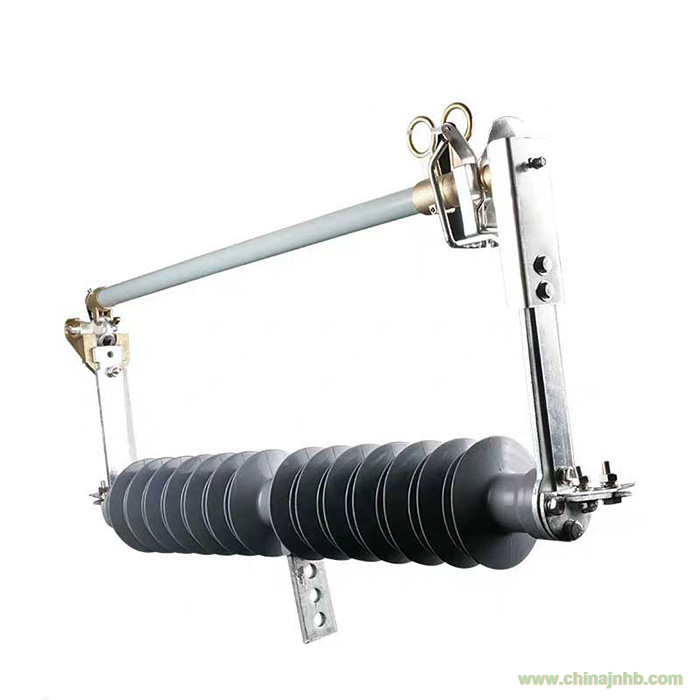

        陜西泰開高壓開關制造有限公司HGRW1-35型戶外防風跌落式熔斷器適合風電場及電站作為保護分段的產品，它裝配在配電變壓器高壓側或配電線支干線路上，作輸電線路、電力變壓器過載和短路保護及分合額定負荷電流之用。具有操作簡單，維護方便。有效解決無故障跌落。該產品改進主要是針對風電場無故障跌落、運行不穩定等因素。把隔離開關功能改進在熔斷器本體，并且保留了熔斷器的保護功能，具有開端短路電流、故障電流功能。

二、主要技術參數

1、額定電壓：40.5(KV)

2，額定工作電流：200(A)

3、動穩定電流(峰值)：80；120(KA)

4、熱穩定電流(峰值)：6.3；16(KA)

5、熱穩定時間：4(S)

三、使用條件

1、環境溫度：-45℃～55℃；

2、海拔不超過3000m；

3、風速不大于50m/s；

4、地震烈度不超過8度；

5、熔斷器不適用于下述場所：有燃燒或爆炸危險的場所；

6、本產品為高原型、防污型產品：

四、安裝

1、安裝時應將熔體拉緊(使熔體大約受到24.5N左右的拉力)，否則容易引起觸頭發熱。

2、 熔斷器安裝在橫擔(構架)上應牢固可靠，不能有任何的晃動或搖晃現象。

3、 熔管應有向下25°±2°的傾角，以利熔體熔斷時熔管能依靠自身重量迅速跌落。

4、 熔斷器應安裝在離地面垂直距離不小于4m的橫擔(構架)上，若安裝在配電變壓器上方，應與配變的 外輪廓邊界保持0.5m以上的水平距離，以防萬一熔管掉落引發其他事故。

5、熔管的長度應調整適中，要求合閘后鴨嘴舌頭能扣住觸頭長度的三分之二以上，以免在運行中發生自行跌落的誤動作，熔管亦不可頂死鴨嘴，以防止熔體熔斷后熔管不能及時跌落。

6、 所使用的熔體必須是正規廠家的標準產品，并具有一定的機械強度，一般要求熔體 少能承受147N以上的拉力。

7、 35kV跌落式熔斷器安裝在戶外，要求相間距離大于1750px。
