30KW柴油發電機一鍵操作自動化并車系統供電的一次線路：
現以2臺發電機組并列運行為例說明系統工作，當市電失電時，預先設置的首選機組立即啟動，并且合閘送電到發電機組母線，ATS開關接受到發電機信號后，切換到發電機供電。首選機組（1#機組）投入運行，當負載增加到1#機組額定功率的80%時，1#機組的控制系統就會向2#機組發出啟動
指令，2#機組啟動成功后，在2#機組控制系統控制下，自動調整頻率和相位被牽入同步，發出合閘指令，投入并列運行。如果1#機組出現故障，1#機組的控制系統也會向2#機組發出啟動指令。2#機組投入并列運行后，同樣向后續機組發出啟動指令。
30KW柴油發電機一鍵操作大型電機定子電流極大，繞組導孩截面大。為減小導體集膚致應帶來的附加損耗，定子統組常由多股截面5平方毫求以下的扁鋼孩界統而成，且沿措長進行適當?shù)膿Q位，使統組的有致部分，有時甚至連同統組的端掛部分，成為貓織形。流輪發電機的電在餐高，要本定子繞組有足夠的絕緣強度，一被來用B級或F級絕緣。端美的作用：保護定子和轉子的端部，使電機角形成一個與外界藕絕的風路系統。一截用鋼板焊接結構，也可來用森情鐵或硅鋁合金鑄件，中等容量的電機端美也有來用被璃鋼壓制的。有足夠的剛意。大型同步電機，由于端幫竭堿通較大，所以固定端美的螺栓宜加以絕緣，以防止漏磁通引起的鬧流流過螺槍而使其發熱。

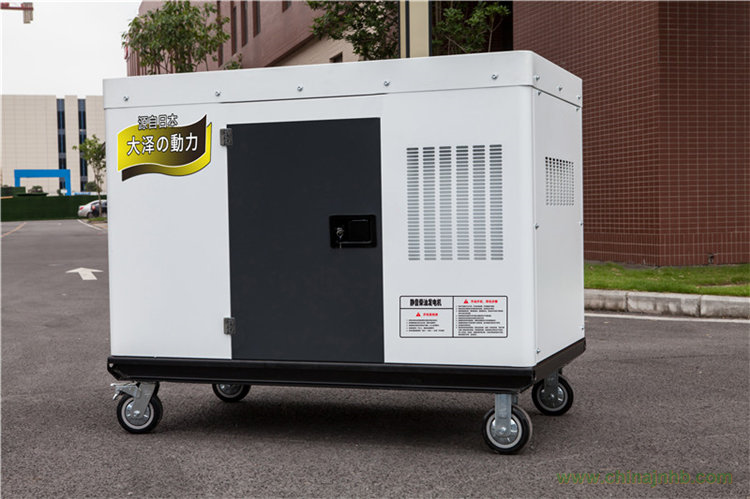

型號：TO32000ET
一:發電機參數：
1.額定功率： 30KW
2.備用功率： 32KW
3.額定頻率： 50HZ
4.額定電壓： 220/380V
5.啟動方式： 電啟動
6.機構類型： 靜音式
7.功率因素： 0.8
8.相 數： 單/三相
9.電機類型： 永磁電機
二.發動機參數：
2.發動機型號： YOTO3200
3.冷卻方式： 水冷卻
4.額定轉速： 1500r/min
5.缸體結構： 直噴、四缸、直列、水冷
6.燃燒系統： 直噴式
7.進氣方式： 渦輪增壓
8.絕緣等級： H級
9.調速方式： 機械調速
10.消音裝置： 工業消音
11.油箱容量： 50L
12.機油類型： SAE 10W30（或CD）
13：燃油類型： 0#、-10#
14.發電機轉速： 1500r/min
-
機油類型： SAE 10W30（或CD）
三:整機參數：
1.燃油表： 有
2.電壓表： 有
3.輸出指示燈： 有
4.過載保護： 有
5.控油裝置： 有
6.機器油耗： 200g/kw.h
7.工作時間： 8-12H
9.機器重量： 550/680kg
10.外形尺寸: 1450*865*1205
四.隨機配件：
1.說明書，保修卡，合格證，連接線，隨機小工具，工具包
