產品概述
本系列產品是采用一款高度集成的溫濕度傳感器芯片，芯片全量程標定的數字輸出。
它采用 CMOSens技術，確保產品具有可靠性與長期穩定性。傳感器包括一個電容性聚合體濕度敏感元件和一個用能隙材料制成的溫度敏感元件，這兩個敏感元件與一個14 位的A/D 轉換器以及一個串行接口電路設計在同一個芯片上面。該傳感器品質出色、響應超快、抗干擾能力強、較高的性價比。

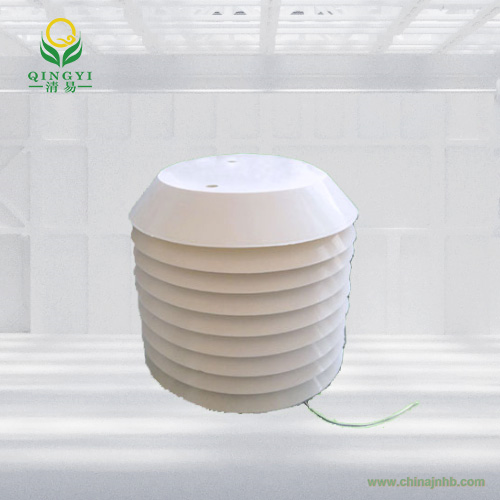

功能特點 室外溫濕度變送器CG-01 室外溫濕度傳感器氣象物聯網用
◆全標定輸出，無需標定即可互換使用
◆基于請求式測量，低功耗，穩定性好
◆響應速度快
◆抗干擾能力強
◆使用壽命長
適用范圍
廣泛應用于農業、林業、氣象等行業以及氣候室、倉儲等場所。
3、工作、存儲條件
工作溫度：-40～85°C
工作濕度：0～100
儲存溫度：-40～125°C
儲存濕度：＜80%（無凝結）
工作原理
每個傳感器芯片都在準確的恒溫室中進行標定，以鏡面冷凝式露點儀為參照。通過標定得到的校準系數以程序形式儲存在芯片本身的OTP 內存中。通過兩線制的串行接口與內部的電壓調整，使外圍系統集成變得快速而簡單。
技術參數
供電
電流型：12～24 V DC
電壓型： 7～24 V DC
RS485 型： 7～24 V DC
信號輸出：
電壓型：0.4～2 V
電流型： 4～20 mA
RS485型： MODBUS-RTU
電壓輸出公式：
空氣溫度T（℃） =（輸出電壓值-0.4V）/1.6*100-40
空氣濕度R（%RH）= （輸出電壓值-0.4V）/1.6*100
電流輸出公式：
空氣溫度T（℃） =（輸出電流值-4mA）/16*100-40
空氣濕度R（%RH）= （輸出電流值-4mA）/16*100
|
電流型
|
溫度：
4～20mA
|
對應
-40～60℃
|
精度：
±0.2℃
|
|
電壓型
|
溫度：
0.4～2V
|
|
電流型
|
濕度：
4～20mA
|
對應
0～10 0
|
精度：
±3%
|
|
電壓型
|
濕度：
0.4～2V
|
設備功耗：<15mA
防護等級：IP65
上電響應時間：2s
探頭線長：1.5米（可定制）
尺寸、重量

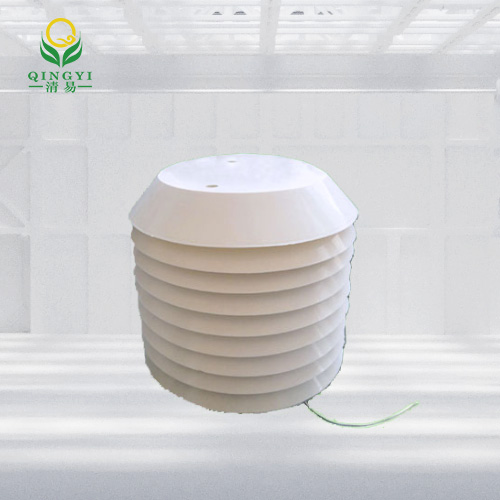

外型尺寸：外觀規格如下圖
整機重量：900（g）
