產 品 說 明

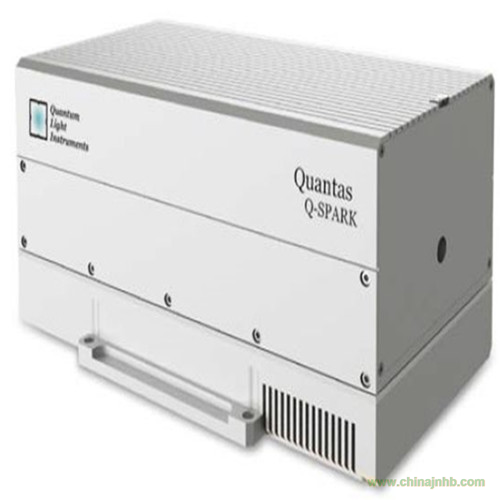

Q-SPARK型號二極管泵浦空冷調Q激光器是為廣泛應用于要求高峰值功率的激光器而設計的。由于短的激光腔和Nd:YAG晶體好的熱性能，這個系列激光器的脈沖重復頻率可達50Hz，產生< 2 ns的脈沖寬度，達到10mJ的脈沖能量。高效的基波波長轉換為高次諧波，最短的激光波長為266nm。低抖動觸發脈沖的內部觸發模式用于觸發用戶的儀器，激光脈沖還可由延遲脈沖發生器外部觸發來實現。激光器可由內置的以太網或Wi-Fi界面遠程控制，使用戶遠程監測和控制激光器。
特點：
? 在1064nm達到10mJ脈沖能量
? 空冷，無水
? 脈沖寬度：< 2 ns
? 50Hz重復頻率
? 內置同步脈沖發生器用于觸發用戶儀器
? 由內置的以太網或Wi-Fi界面遠程控制
? 2、3、4次諧波發生器可選
? 最短激光波長：266nm
? 激光衰減器可選
? 光纖耦合輸出可選
技術參數：
|
型號
|
Quantas-SPARK
|
|
Q-SPARK-PS
|
Q-SPARK-5
|
Q-SPARK-10
|
|
波長
|
1064 nm
|
|
脈沖能量
|
2mJ
|
5mJ
|
10 mJ
|
|
脈沖寬度
|
< 2 ns
|
|
脈沖能量穩定性
|
< 0.5 % RMS
|
|
脈沖重復頻率
|
20 Hz
|
50 Hz
|
20 Hz
|
|
光束質量
|
nearly TEM00
|
|
光束發散角
|
< 1.8 mrad
|
< 1.6 mrad
|
< 1.2 mrad
|
|
偏振
|
linear, horizontal at 1064nm
|
|
光束直徑
|
0.7mm
|
1.1mm
|
1.5mm
|
|
抖動
|
|
< 0.5ns RMS
|
|
可選擇的諧波發生器
|
|
脈沖能量
|
|
532nm
|
1mJ
|
2.5mJ
|
5mJ
|
|
355nm
|
0.5mJ
|
1.6mJ
|
2.5mJ
|
|
266nm
|
0.2mJ
|
0.8mJ
|
1mJ
|
|
可選擇的激光衰減器
|
|
波長
|
1064nm, 532nm, 355 nm
|
|
衰減范圍
|
5 – 95 %
|
|
可選擇光纖耦合輸出
|
|
波長
|
1064nm or 532 nm
|
|
最大輸入脈沖能量
|
up to 10 mJ
|
|
尺寸規格
|
|
激光頭 (W×L×H)
|
150 × 275 × 135 mm3
|
|
諧波發生器模塊 (W×L×H)
|
113 × 242 × 112 mm3
|
|
控制器單元(W×L×H)
|
106 × 165 × 55 mm3
|
|
電源適配器 (W×L×H)
|
50 × 125 × 32 mm3
|
|
工作運行要求
|
|
冷卻要求
|
air cooled (no water)
|
|
環境溫度
|
15 – 30 °C
|
|
相對濕度
|
10 – 80 % (non-condensing)
|
|
電源電壓
|
90 – 230 V AC, single phase, 47 – 63 Hz
|
|
功耗
|
< 50 W
|
應用：
? 激光誘導擊穿譜(LIBS)
? 激光燒蝕
? 飛行時間光譜學(TOFS)
? 激光激發熒光光譜
? 基質輔助激光解吸電離(MALDI)
? 激光雷達
? 遙感
