產品特點：

● 八路熱電偶信號采集，隔離轉換 RS-485/232輸出

● 采用24位AD轉換器，測量精度優于0.1%

● 通過RS-485/232接口可以程控校準模塊精度

● 信號輸入 / 輸出之間隔離耐壓3000VDC

● 寬電源供電范圍：8 ~ 32VDC

●  J/ K/ T/ E/ R/ S/ B 型熱電偶輸入

● 可靠性高，編程方便，易于應用

● 標準DIN35導軌安裝，方便集中布線

● 用戶可編程設置模塊地址、波特率等

● 支持Modbus RTU 通訊協議，自動識別協議

● 低成本、小體積模塊化設計

典型應用：

● 溫度信號測量、監測和控制

●  RS-485遠程I/O，數據采集

● 智能樓宇控制、安防工程等應用系統

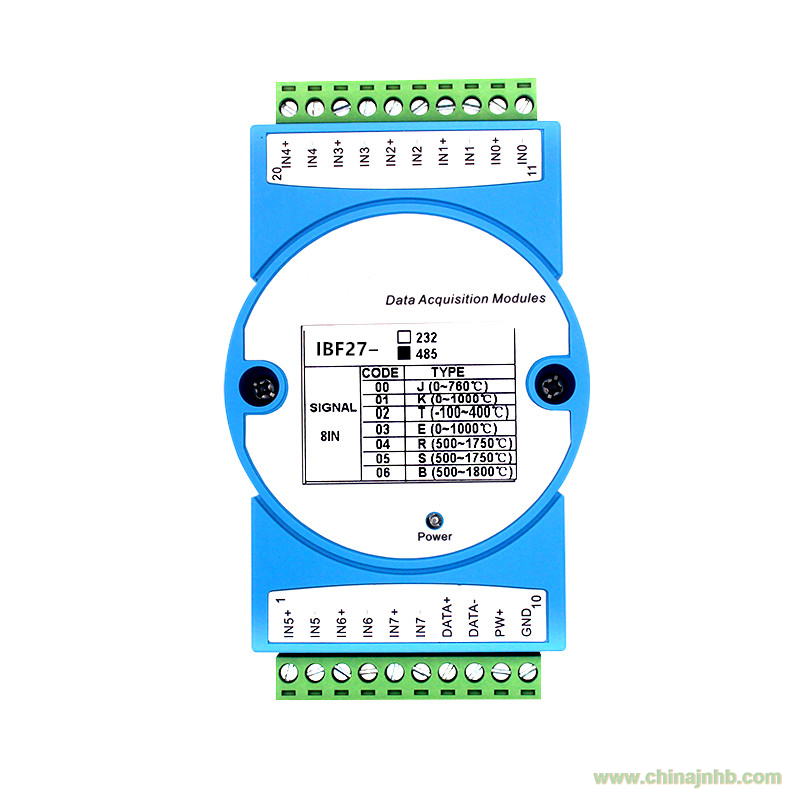

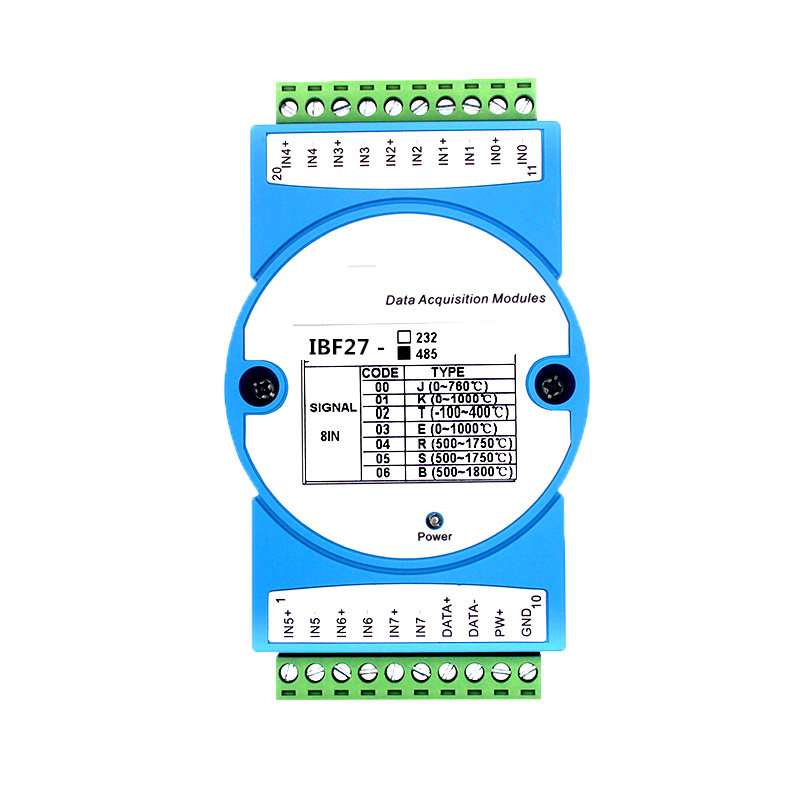

●  RS-232/485總線工業自動化控制系統                        圖1  IBF27 模塊外觀圖

● 工業現場信號隔離及長線傳輸

● 設備運行監測

● 傳感器信號的測量

● 工業現場數據的獲取與記錄

● 醫療、工控產品開發

● 各種類型熱電偶信號采集

產品概述：

IBF27產品實現傳感器和主機之間的信號采集，用來檢測模擬信號。IBF27系列產品可應用在 RS-232/485總線工業自動化控制系統，J/ K/ T/ E/ R/ S/ B 型熱電偶信號的測量以及工業現場信號隔離及長線傳輸等等。

產品包括電源隔離，信號隔離、線性化，A/D轉換和RS-485串行通信。每個串口最多可接255只 IBF27系列模塊，通訊方式采用ASCII碼通訊協議或MODBUS RTU通訊協議，波特率可由代碼設置，能與其他廠家的控制模塊掛在同一RS-485總線上，便于計算機編程。

IBF27系列產品是基于單片機的智能監測和控制系統，所有的用戶設定的校準值，地址，波特率，數據格式，校驗和狀態等配置信息都儲存在非易失性存儲器EEPROM里。

IBF27系列產品按工業標準設計、制造，信號輸入 / 輸出之間隔離，可承受3000VDC隔離電壓，抗干擾能力強，可靠性高。工作溫度范圍-45℃～+85℃。

功能簡介：

IBF27 信號隔離采集模塊，可以用來測量八路熱電偶信號。

1、  模擬信號輸入

24位采集精度，8路熱電偶信號輸入。產品出廠前所有信號輸入范圍已全部校準。在使用時，用戶也可以很方便的自行編程校準。

2、  通訊協議

通訊接口： 1路標準的RS-485通訊接口或1路標準的RS-232通訊接口，訂貨選型時注明。

通訊協議：支持兩種協議，命令集定義的字符協議和MODBUS  RTU通訊協議。模塊自動識別通訊協議，能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。

數據格式：10位。1位起始位，8位數據位，1位停止位。

通訊地址（0～255）和波特率（2400、4800、9600、19200、38400、57600 、115200bps）均可設定；通訊網絡最長距離可達1200米，通過雙絞屏蔽電纜連接。

通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于100mS。

3、  抗干擾

可根據需要設置校驗和。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑制來自電網的工頻干擾。

產品選型：

IBF27   -   □

                通訊接口

                             485： 輸出為RS-485接口

                                                  232： 輸出為RS-232接口

選型舉例1： 型號：IBF27 -485   表示8路熱電偶信號輸入，輸出為RS-485接口

選型舉例2： 型號：IBF27 -232   表示8路熱電偶信號輸入，輸出為RS-232接口

IBF27通用參數：

(typical @ +25℃，Vs為24VDC)

輸入類型：  熱電偶信號輸入，支持多種熱電偶信號，J/ K/ T/ E/ R/ S/ B 型熱電偶

精    度：  0.1%  （不包括冷端傳感器誤差）

溫度漂移：  ±30 ppm/℃ (±50 ppm/℃, 最大)

輸入電阻：  大于1MΩ

冷端補償傳感器精度：±0.5℃

帶    寬：  -3 dB 10 Hz

轉換速率：  10 Sps

共模抑制(CMR)： 120 dB（1kΩ Source Imbalance @ 50/60 Hz）

常模抑制(NMR)： 60 dB （1kΩ Source Imbalance @ 50/60 Hz）

輸入端保護： 過壓保護，過流保護

通    訊：   協議  RS-485 或 RS-232   標準字符協議 和 MODBUS RTU通訊協議

             波特率（2400、4800、9600、19200、38400、57600 、115200bps）可軟件選擇

地址（0～255）可軟件選擇

通訊響應時間：100 ms 最大

工作電源：    +8 ~ 32VDC寬供電范圍，內部有防反接和過壓保護電路

功率消耗：    小于1W

工作溫度：    - 45 ~ +80℃

工作濕度：   10 ~ 90% (無凝露)

存儲溫度：   - 45 ~ +80℃

存儲濕度：   10 ~ 95% (無凝露)

隔離耐壓：   輸入 / 輸出  之間：  3KVDC，1分鐘，漏電流 1mA

             其中RS-232 / RS-485輸出和電源共地。

耐沖擊電壓： 3KVAC， 1.2/50us(峰值)

外形尺寸：   120 mm  x  70 mm  x  43mm
