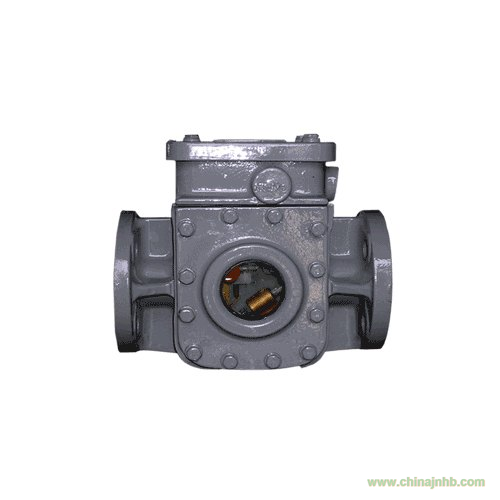

保護繼電器 rs 2001
保護繼電器安裝在分接開關頭通向儲油柜的聯管中并盡可能靠近開關頭。
保護繼電器應水平安裝，試驗按鈕朝上。端子盒蓋上的指示箭頭必須指向儲油柜。
保護繼電器和分接開關頭及儲油柜之間的聯管，其標稱直徑至少25mm。
安裝保護繼電器的聯管必須有很好的支撐，防止振動。
從氣體繼電器到儲油柜的聯管必須至少有2%的傾斜以保證開關氣體的自由逸出。
安裝前先檢查保護繼電器的功能。卸下3只m6螺栓，10號扳手（圖4）打開端子盒蓋：
按下試驗按鈕“off”：
擋板傾倒（標志線出現在視察窗中央，圖5）。
按下試驗按鈕“in service”：
擋板回到直立位置(圖6)。
切勿同時按下兩個試驗按鈕。
保護繼電器接入被保護變壓器的斷路器跳閘回路中，以使有載分接開關的保護繼電器動作時，斷路器能立即切除變壓器。
保護繼電器只對油流響應，不對保護繼電器內聚集的氣體響應。因此，在變壓器油箱注油時，保護繼電器不需要放氣。保護繼電器內集聚氣體是正常現象。
技術數據
外殼：戶外式
防護等級：ip 54
繼電器動作元件：開孔擋板
振動抗擾度：大到 3 g
重量：約3.5 kg
不同型號的動作時油流速度 (油溫20+c時):
0.65 + 0.15 m/s
1.20 + 0.20 m/s
3
.00 + 0.40 m/s
4.80 + 0.60 m/s
本產品的加工定制是是，品牌是mr，型號是RS20011.6NO，測量范圍是1.2（m3/h），工作電壓是220（V），工作溫度是25（℃），公稱通徑是85（mm），屬性是屬性值
