一、進口氣動小流量調節閥產品詳情

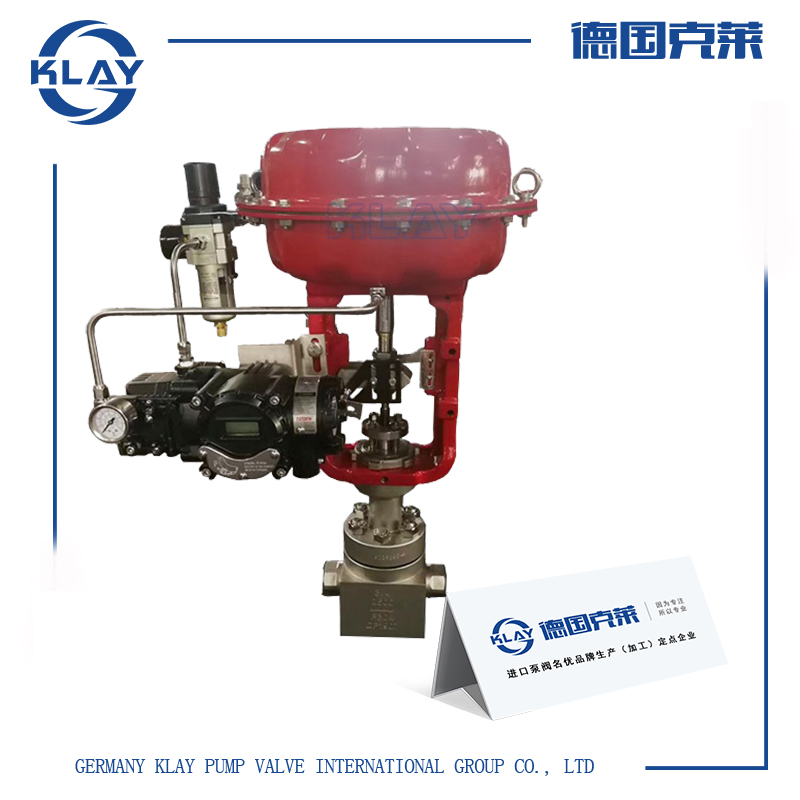

德國克萊自主研發生產的氣動小流量調節閥主要由氣動薄膜執行器、柱塞針型閥、西門子智能閥門定位器、附件等組成，適用于各種、微小流量、超小流量、最小流量場合，該閥是一款體積小、重量輕、精度高的新型小流量控制閥產品。臺臣閥門專業為用戶定做各種小流量調節閥、高壓小流量針型閥等產品，壓力10-100mpa、連接方式卡套、內螺紋、焊接、法蘭等，材質有不銹鋼、合金鋼、雙相鋼等。
二、進口氣動小流量調節閥技術參數
|
閥體型式：
|
直通鍛造閥體
|
|
公稱通徑：
|
DN5、8、10、15、20、25mm
|
|
公稱壓力：
|
PN 1.6、2.5、4.0、6.4、10、16、20、32 Mpa
|
|
CLASS 150、300、 600、900、1500 Lb
|
|
JIS 10K、20K、30K、40K
|
|
連接方式：
|
螺紋：（適用于 1”以下）
|
|
焊接：SW、BW
|
|
法蘭距：
|
符合IEC 534
|
|
閥蓋形式：
|
閥體一體型
|
|
填 料：
|
V型聚四氟乙烯、柔性石墨填料等
|
|
密封墊：
|
金屬夾石墨密封墊、聚四氟乙烯墊
|
|
執行機構：
|
氣動：多彈簧執行機構
|
|
電動：3810L系列 、PSL系列
|
|
閥芯型式：
|
單座柱塞
|
|
流量特性：
|
等百分比、線性 、快開
|
|
內件材質：
|
標準材質組合及使用溫度、壓力范圍請參閱附錄
|
|
閥體
|
型式
|
直通
|
閥蓋
|
型式
|
閥體一體型
|
|
材質
|
WCB、WC9、304、316等
|
材質
|
WCB、WC9、304、316等
|
|
閥芯
|
特性
|
直線、等百分比、快開
|
填料
|
“V”型PTFE、柔性石墨
|
|
材質
|
304、304+STL/PTFE、316、316+STL/PTFE
|
|
執行器
|
氣動:見表5
|
|
電動:見表5
|
|
定位器
|
電氣閥門定位器、智能型數字定位器
|
|
附件
|
電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等
|
三、進口氣動小流量調節閥工作原理
是由多彈簧氣動薄膜執行機構和低流阻精小型單座調節閥閥體組成，執行機構高度低、重量輕、裝備簡便。氣動溫度調節閥配以閥門定位器，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的溫度參數的連續調節。廣泛應用于精確控制氣體、液體、蒸汽等介質。特別適用于允許壓差小，而允許泄漏量也較小壓差不大的工作場合。
四、進口氣動小流量調節閥性能特點
1、閥體采用鍛造式，克服了鑄件材質疏松的缺點;
2、適用于較小流量的調節、體積小、重量輕、安裝維護方便;
3、流路較復雜，不能用于不干凈介質場合;
4、特殊訂貨可滿足：(1)壓力>1.5Mpa，溫度>250℃時，建議密封面堆焊耐磨合金，以提高密封面的可靠性;(2)更嚴密地切斷場合，訂貨時須特別說明;(3)超小流量的特殊訂貨應予以特別指出。
5、為提高動作速度和調節精度和高的輸出力，建議配用定位器。
五、進口氣動小流量調節閥外形尺寸
|
閥門尺寸 inch
|
L
|
B
|
氣動
|
|
H1
|
H2
|
A
|
|
1/5
|
5
|
75
|
26
|
21
|
209
|
200
|
|
1/4
|
8
|
75
|
26
|
21
|
209
|
200
|
|
3/8
|
10
|
95
|
32
|
25
|
215
|
200
|
|
1/2
|
15
|
120
|
38
|
30
|
235
|
200
|
|
3/4
|
20
|
120
|
42
|
32
|
240
|
200
|
