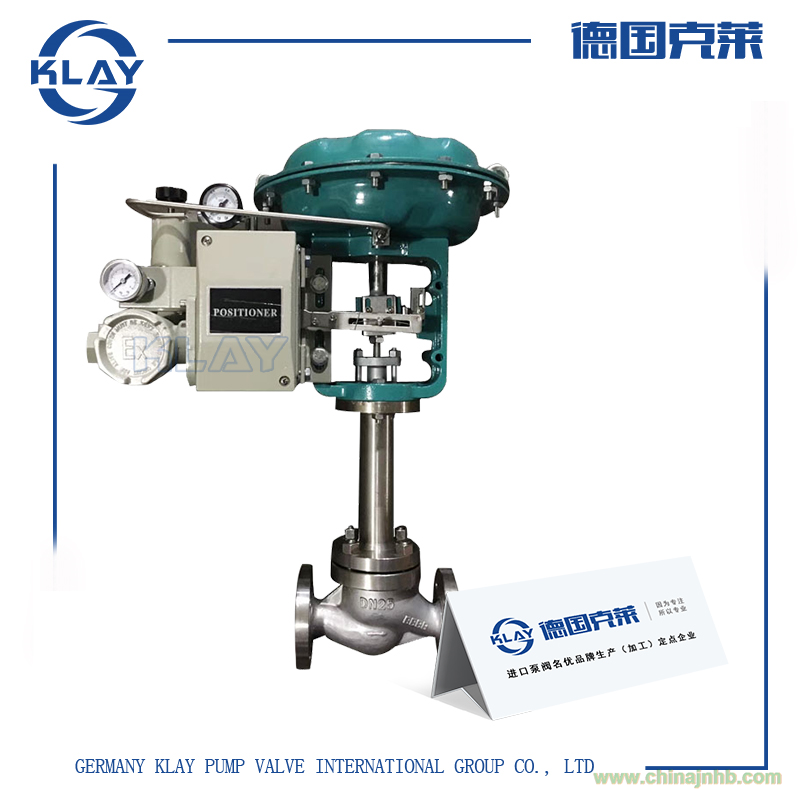

一、進口氣動蒸汽調節閥產品詳情
采用雙號導向結構，配用多彈簧招執機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，允許泄漏也較大且不是很清潔的介質場合。
二、進口氣動蒸汽調節閥技術參數
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
填 料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊 片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片
膜 蓋：A3
波 紋 膜片：丁腈橡膠夾增強滌綸織物
彈 簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
軟密封閥芯：增強聚四氟乙烯
三、進口氣動蒸汽調節閥工作原理
1、采用平衡型雙密封閥芯，不平衡力下，允許壓差大，操作穩定;
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩;
3、比普通的單、雙座調節閥噪聲降低10dB左右;
4、結構簡單，裝拆維修方便。
四、進口氣動蒸汽調節閥性能特點
操作穩定，具有動作特性可靠，精確的流量特性，可調范圍大等優點。在廣泛應用中取得高質量的控制效果。
五、進口氣動蒸汽調節閥外形尺寸
|
公稱通徑DN（mm）
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
400
|
額定流量系數
Kv
|
單座
|
8
|
12
|
20
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
700
|
1100
|
|
|
雙座
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
2700
|
|
額定行程L（mm）
|
16
|
25
|
40
|
60
|
100
|
|
膜片有效面積Ae（cm2）
|
280
|
400
|
600
|
1000
|
1600
|
|
公稱壓力PN（MPa）
|
1.6、4.0、6.4
|
|
固有流量特性
|
直線、等百分比
|
|
固有可調比R
|
50：1
|
|
信號范圍Pr（KPa）
|
20～200、40～200、20～60、60～100、80～240
|
|
氣源壓力Ps（MPa）
|
0.14～0.4
|
|
允許泄漏量
|
Ⅳ級（單座）、Ⅲ級（雙座）
|
工作溫度t
（℃）
|
常溫型
|
-20～200、-40～250、-60～250
|
|
散熱型
|
-40～450、-60～450
|
|
高溫型
|
450～650
|
|
低溫型
|
-60～-100、-100～-200、-200～-250
|
