【 產品用途 】

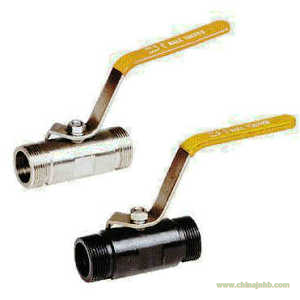

Q21F型外螺紋球閥屬于手動閥類。球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截?cái)嗷蚪油ü艿篮驮O(shè)備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。
【 主要零件材料 】
|
型號
|
閥體
|
球體、閥桿
|
手柄
|
密封圈
|
墊片、填料
|
|
Q21F-16C、Q21F-25C
Q21F-40C、Q21F-64C
|
A105、45
|
1Cr18/1Cr18Ni9Ti
|
不銹鋼SS304
|
聚四氟乙烯PTFE
對位聚苯PPL
|
聚四氟乙烯PTFE
對位聚苯PPL
|
|
Q21F-16P、Q21F-25P
Q21F-40P、Q21F-64P
|
1Cr18Ni9Ti
|
SS304/1Cr18Ni9Ti
|
|
Q21F-16R、Q21F-25R
Q21F-40R、Q21F-64R
|
SS316/1Cr18Ni12Mo2Ti
|
SS316/1Cr18Ni12Mo2Ti
|
【 主要連接尺寸及重量 】 單位：mm （ PN1.6MPa ）
|
公稱通經(mm)
|
Q21F型外螺紋球閥尺寸
|
|
d
|
L
|
L1
|
M
|
L0
|
Q61帶對接焊頭總長
|
|
6
|
8
|
85
|
15
|
20×1.5
|
110
|
166
|
|
10
|
10
|
85
|
16
|
24×1.5
|
110
|
166
|
|
15
|
10
|
85
|
18
|
30×2
|
110
|
172
|
|
20
|
13
|
90
|
18
|
36×2
|
110
|
187
|
|
25
|
17
|
100
|
20
|
42×2
|
110
|
227
|
|
32
|
22
|
120
|
20
|
52×2
|
|
235
|
|
40
|
25
|
135
|
25
|
60×3
|
150
|
255
|
|
50
|
32
|
140
|
25
|
72×3
|
180
|
291
|
【 產品特征 】
|
Q21F型外螺紋球閥適用介質
|
適用穩定范圍
|
公稱壓力
|
|
水、油、氣及某些腐蝕性液體（W。O。G）
|
-20～232℃～350℃
|
1.6-4.0MPa
|
