品名
|
型號
|
規格
|
壓力
|
材質
|
|

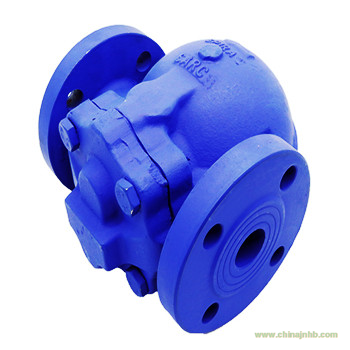

杠桿浮球式疏水閥
|
FT44
|
DN15-100mm
|
PN1.6-4.0mpa
|
鑄鐵；鑄鋼；不銹鋼
|
一、浮球式疏水閥概述
FT44杠桿浮球式疏水閥基本特點與浮球式相同，內部結構是浮球連接杠桿帶動閥心，隨凝結水的液位升降進行開關閥門。扛桿浮球式疏水閥利用雙閥座增加凝結水排量，可達到體積小排大，疏水量達100噸/小時，是大型加熱設備理想的疏水閥。
二、浮球式疏水閥工作原理
杠桿浮球式疏水閥啟動時自動排空氣裝置迅速排除系統中不凝結氣體，當蒸汽和熱冷凝結水進入后，閥腔內溫度隨著升高，排空氣裝置自動關閉，浮球根據冷凝結水水位的變化而作升降，帶動杠桿調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重下降，驅使杠桿帶動閥芯關閉排水閥座孔。
