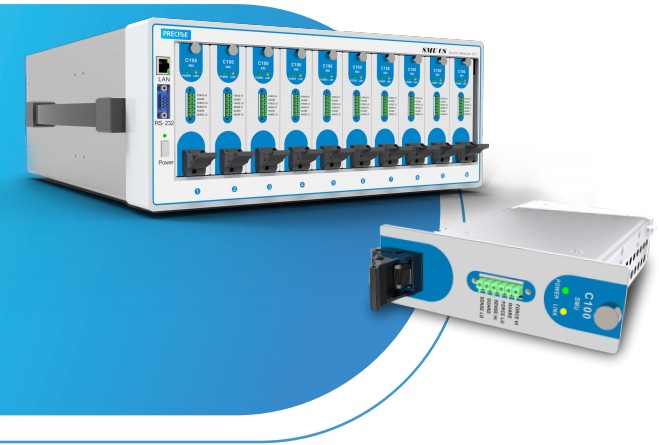

CS系列源表由SMU CS控制機箱、SMU CS100源測量單元子卡、SMU CS200源測量單元子卡等組成，不同的子卡間電氣隔離。CS100子卡為單卡單通道；C204為單卡4通道，卡內4通道共地。CS系列插卡式源表相比S系列臺式源表具有單位體積內通道密度更高的特點，一臺SMU CS控制機箱內最多支持10塊子卡，若全使用CS100子卡即可支持達10通道，若全使用CS204子卡即可支持達40通道。用戶針對實際情況可以選擇不同的子卡實現最優性價比搭配。
插卡源表

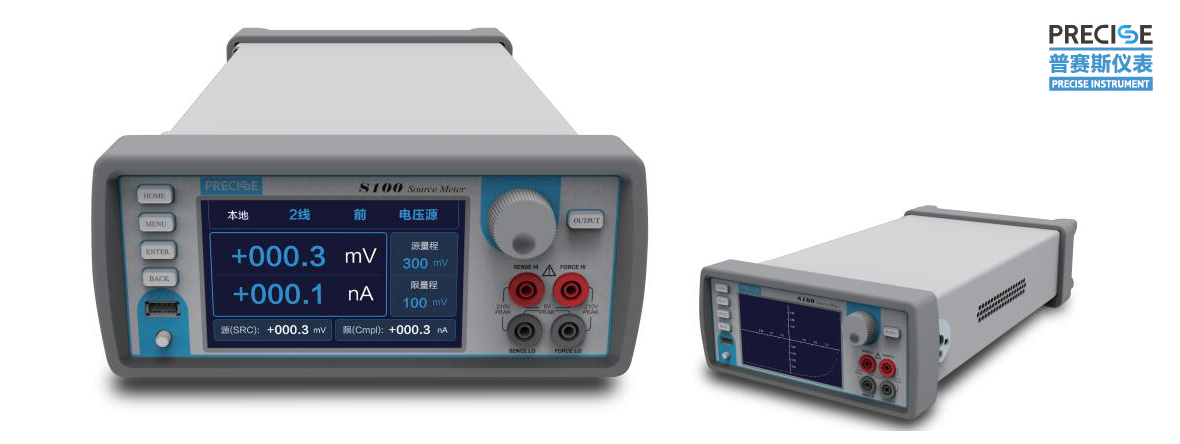

臺式源表
產品應用
-
納米材料特性測試，石墨烯、納米線等
-
有機材料特性測試，電子墨水、印刷電子技術等
-
能量與效率特性測試，LED/AMOLED、太陽能電池、電池、DC-DC轉換器等
-
分立半導體器件特性測試，電阻、二極管、發光二極管、齊納二極管、PIN二極管、BJT三極管、MOSFET、SIC等
-
傳感器特性測試，電阻率、霍爾效應等
產品特點
-
源及測量的準確度為0.1%，分辨率5數位
-
四象限工作（源和肼），源及測量范圍：電流100pA~2A，電壓0.3mV~60V
-
單主機可支持10子卡，最高實現40通道
-
靈活的通道觸發矩陣配置，不同通道間可有序自動觸發
-
豐富的掃描模式，支持線性掃描、指數掃描及用戶自定義掃描
-
支持多種通信接口，RS-232、GPIB及以太網
CS系列插卡源表技術指標
-
SMU CS控制機箱：
通道數：最多支持10通道；
通信口：RS-232、GPIB、以太網；
電源：AC 100~240V 50/60Hz，最大功率1KW；
工作環境：25±10℃；
尺寸：106mm高 × 255mm寬 × 425mm長；
質保期：1年；
-
C100子卡：
|
電壓
|
源
|
測量
|
|
量程
|
分辨率
|
準確度±(% rdg.+volts)
|
分辨率
|
準確度±(% rdg.+volts)
|
|
1V
|
100uV
|
0.1%±300uV
|
100uV
|
0.1%±300uV
|
|
10V
|
1000uV
|
0.1%±700uV
|
1000uV
|
0.1%±700uV
|
|
60V
|
6mV
|
0.1%±1.2mV
|
6mV
|
0.1%±1.2mV
|
|
電流
|
源
|
測量
|
|
量程
|
分辨率
|
準確度±(% rdg.+A)
|
分辨率
|
準確度±(% rdg.+A)
|
|
100nA
|
10pA
|
0.1%±0.5nA
|
10pA
|
0.1%±0.5nA
|
|
1uA
|
100pA
|
0.1%±3nA
|
100pA
|
0.1%±3nA
|
|
10uA
|
1nA
|
0.1%±5nA
|
1nA
|
0.1%±5nA
|
|
100uA
|
10nA
|
0.1%±50nA
|
10nA
|
0.1%±50nA
|
|
1mA
|
100nA
|
0.1%±300nA
|
100nA
|
0.1%±300nA
|
|
10mA
|
1uA
|
0.1%±5uA
|
1uA
|
0.1%±5uA
|
|
100mA
|
10uA
|
0.1%±20uA
|
10uA
|
0.1%±20uA
|
|
1A
|
100uA
|
0.1%±2mA
|
100uA
|
0.1%±2mA
|
|
2A
|
200uA
|
0.1%±3mA
|
200uA
|
0.1%±3mA
|
最大輸出功率：20W，4象限源或肼模式；
源限度：電壓源：±10V（≤2A量程），±60V（≤300mA量程）；
電流源：±2.1A（≤10V量程），±315mA（≤60V量程）；
過量程： 105%量程，源和測量；
穩定負載電容：<22nF；
寬帶噪聲(20MHz)：2mV RMS（典型值），<20mV Vp-p（典型值）；
線纜保護電壓：輸出阻抗1KΩ，輸出電壓偏移<3mV；
最大采樣速率：1000 S/s；
質保期：1年；
