紅外發光二極管，紅外發光二極管型號，紅外發光二極管參數有哪些？

紅外發光二極管，紅外二極管工作電壓，紅外發射二極管工作電壓，紅外發射管正負極如何分辨？

紅外發光二極管是發光二極管的一種類型。

紅外發光二極管主要應用在安防、監控，搖控器，智能接收發送，智能家電，小家電搖控接收產品上。

紅外發光二極管型號有哪些？紅外發光二極和參數有哪些？

紅外二極管工作電壓？發外發射二極管工作電壓？

紅外發射管正負極如何分辨？

都是比較常見的紅外發光二極管應用中遇到的問題。今天，我們就來一起分享，紅外發光二極管的相關參數和應用。

— 1 —紅外發光二極管型號

紅外發光二極管可以分為3種封裝形式。

常見的紅外發光二極管型號：直插紅外發光二極管，貼片紅外發光二極管，大功率紅外發光二極管。

直插紅外發光二極管又包括:

3mm紅外發光二極管5mm紅外發光二極管8mm紅外發光二極管10mm紅外發光二極管

其中3mm、5mm系列紅外發光二極管是LED行業中應用的比較多的。

— 2 —紅外發光二極管參數紅外發光二極管參數包括：封裝類型，是直插，貼片，大功率哪個類型的。

這個跟客戶使用的角度和功率會相關。

一般小功率小角度的，比如30度，60度的紅外發光二極管，很多客戶會選擇3mm，5mm插腳式紅外發光二極管。功率一般為0.06W，電流一般為20mA。

更大功率或角度比較大的，選擇貼片式紅外發光二極管。貼片式紅外發光二極管常規角度是120度，加透鏡可以做成60度，90度，甚至30度的。

大功率紅外發光二極管一般發光角度是120度，也可以加透鏡做成60度。

貼片式和大功率封裝類型的紅外發光二極管主要用在安防監控設備上最多。選型有兩種主要波長：850nm和940nm波長的紅外燈。

850nm紅外發光二極管又稱做近紅外，有紅曝紅外燈。940nm紅外發光二極管又稱做遠紅外，無曝紅外燈。

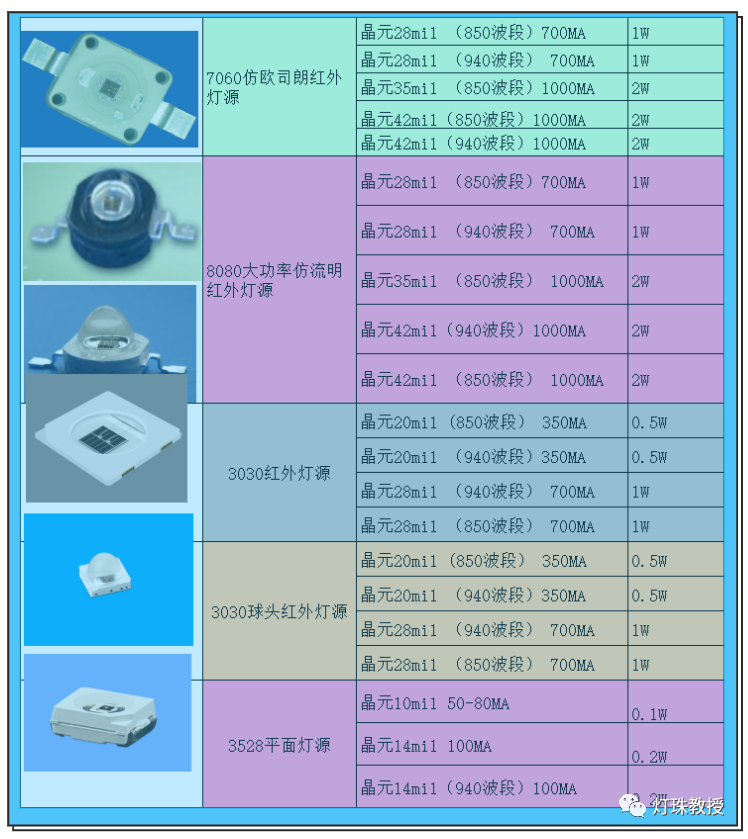

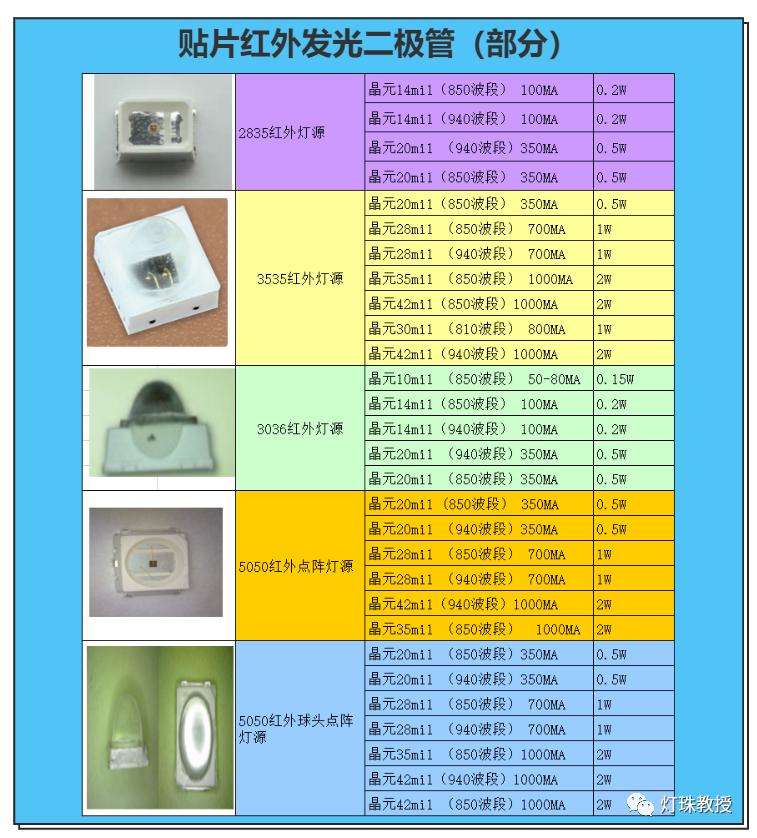

貼片封裝型號主要有：0603紅外發光二極管，0805紅外發光二極管，2835紅外發光二極管，3535紅外發光二極管，5050紅外發光二極管，7060紅外發光二極管，3030紅外發光二極管，3528紅外發光二極管等型號。

     大功率封裝型號主要有：仿流明紅外發光二極管1W 850NM ，3W 850NM ,1W 940NM, 3W 940NM。

紅外發光二極管電流：一般小功率0.06W為：20mA, 0.2w 60mA , 0.5w 150mA, 1w, 350mA, 3w 700-1000mA。

紅外發光二極管有30度，60度，90度，120度4種角度，常規是直插的做30度，60度，貼片的做60度，120度，其它角度一般是根據客戶需求來做。

— 3— 紅外二極管工作電壓
紅外發光二極管電壓：一般是低電壓，小功率1.-1.5V, 中、大功率1.5-1.8V。如果用更多的功率，一般都是通過多顆紅外發光二極管串并來實現。如下圖的3535紅外發光二極管應用：

更多的紅外發光二極管電流參數，電壓參數，規格書，請咨詢燈珠教授助理工程師。

— 4—紅外發射管正負極如何分辨？
紅外發射管正負極很多工程師喜歡用萬用表來測量，這是比較常規的測量方法。
比如：紅外發光二極管用萬用表10k檔測量紅外發光管正、反向電阻。正常時，正向電阻值約為15~40kΩ（值越小越好）；反向電阻大于500kΩ（反向電阻大于200 kΩ）。

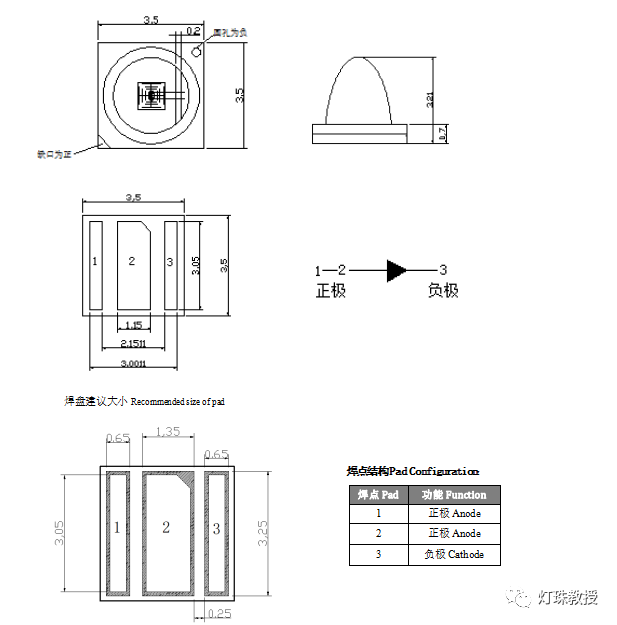

除了用測試的方式，還有比較常用的是看焊盤的缺口，一般用反極性芯片的紅外發光二極管，缺口為正，常規紅外發光二極管缺口為負。
這個只要仔細看紅外發光二極管廠家提供的燈珠規格書就可以了，上面焊盤和封裝尺寸圖上面會標識出來。

總的來說紅外發光二極管的應用很廣，不管850nm系列用在紅外安防監控系列產品，還是940nm的用在控制電器控制產品。
或者是這些波長產品的綜合運用。恰當的波長，功能參數，會根據你研發產品距離，功率大小，角度大小，是否防干擾等具體要求來選型。

最后的話希望今天的紅外發光二極管，紅外發光二極管型號，紅外發光二極管參數有哪些的分享，能給你的紅外發光二極管選型帶來幫助。
如果你需要更多的紅外發光二極管參數，規格書，樣品測試，請咨詢客服工程師。
