HHTR-II系列壓力水位計說明書（13.0）

徐州海河水文設備有限公司

徐州市經濟開發區

                  本公司保留由于產品技術和工藝更新對本

               說明書的修改權。若有更改,不再另行通知。請

               注意本說明書的最新版本。

1 概述

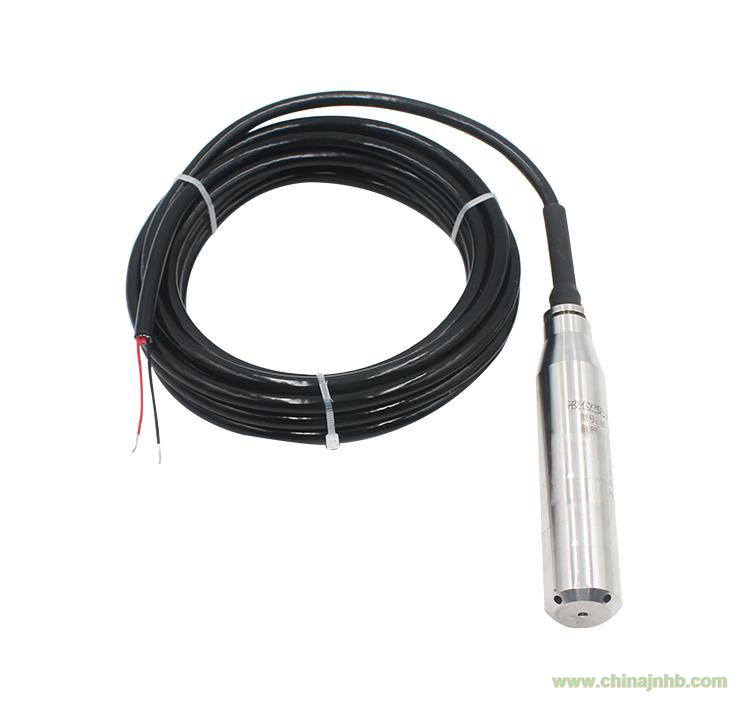

HHTR-II系列壓力智能液位計是一種全密封潛入式智能化液位測量儀表。該型變送器選用經過長期穩定性和可靠性試驗的壓阻式壓力傳感器，及高精度的智能化變送器處理電路裝入一個不銹鋼殼體組成。變送器可選配集RS485接口、顯示、按鍵設置于一體的擴展盒。一體化的結構和標準化的輸出信號，為現場使用和自動化控制提供了方便。

2 主要技術性能

特點

·一體化結構，無須外部調節

·傳感器部分的外殼防護等級為IP68,接線盒外殼防護等級為IP65

·產品的性價比高，可靠性高，能長期穩定使用

·本質安全型防爆變送器，符合GB3836.4標準的iaⅡCT6要求

性能指標

量程（FS）： 1  2  5  10  20  50  100  200  mH2O

允許過壓：  2倍滿量程

精確度誤差：典型值0.5％FS，最大值1.0％FS

穩定性誤差：量程 ＞ 20mH2O，   0.2％FS

量程 ≤ 20mH2O，   20mmH2O

溫度漂移：                    零點漂移        滿度漂移

量程 ＞ 10mH2O   0.02％FS/℃      0.05％FS/℃

量程 ≤ 10mH2O   0.05％FS/℃      0.05％FS/℃

使用溫度范圍：-10 ~80℃；

貯存溫度范圍：- 40~100℃

電源電壓：    12~28VDC

輸出信號：    4～20mADC  (二線)

負載(Ω)：    < (Uv-12)/0.02

3結構材料

外    殼：不銹鋼 1Cr18Ni9Ti

橡膠套管：丁腈橡膠

電    纜：φ7.5mm 聚乙烯專用電纜

膜    片：不銹鋼316L

接 線 盒：鑄鋁(ZL102)（選件）

4  安裝

4.1安裝前檢查

變送器安裝前應注意：

（1） 安裝地點的液體可能產生的靜壓力是否會超過變送器的量程。

（2） 所測液體是否與變送器的結構材料相適應。

（3） 所測液體是否會堵塞變送器的進液孔。

4.2安裝方法

變送器的安裝方向為垂直向下安裝。

在動水中使用時，必須注意使感應面與水流方向平行。

4.2.1 在靜水中安裝

在水池中的安裝方法如下圖所示。

為防止水泵打水時的沖擊力抖動變送器和損壞變送器，變送器應遠離液體出入口安放。否則應采用圖五所示的方法，用鋼管保護。

在深井中的安裝方法如下圖所示。

一般用插鋼管的方法。要求鋼管不能打彎，內徑必須大于40mm，在鋼管的不同高度上打若干小孔，便于上下提動和水通暢進入。必要時，可在變送器上纏繞鋼絲，用鋼絲上下提動，以免拉斷電纜線

圖五

4.2.2 在動水中安裝（如河道、庫區等）需加靜水裝置

4.3 電氣連接

紅---DC24V+輸入；黑---DC24V-輸入；黃---485A輸出；藍---485B輸出；

變送器的專用電纜中有一根塑料管,是用來使液位變送器的背壓腔與大氣連通的。安裝、使用過程中，必須注意保證通氣管與大氣順暢連通，不得將泥、砂等異物弄入堵塞通氣管。更不能使水及其它液體從通氣管流入，否則將造成變送器損壞。

5.運行、維護及故障診斷

5.1運行

在投入運行前，務請再嚴格檢查安裝，電氣連接是否正確。確認電氣連接正確無誤后，接通電源，投入運行。

5.2 維護

HHTR液位變送器一般不需經常定期維護，但為了收到良好的使用效果，提高使用可靠性，請注意以下幾方面的維護工作。

（1） 視液體情況定期清洗鋼帽和膜片腔（小心！）。

（2） 嚴禁用強力拉扯電纜線或用金屬等硬物捅壓膜片。

（3） 防止堵塞導氣電纜中心的導氣管，且需與大氣相通，以防輸出產生附加誤差。

5.3 故障診斷

若出現無輸出、輸出過小或過大、輸出不穩定等故障，應首先關斷電源，再次檢查安裝、接線是否符合說明書要求，電源電壓是否正確，通氣管是否通暢，系統工作是否正常。若有異常，排除故障即可，若仍未解決，請向本公司咨詢。
