概述：

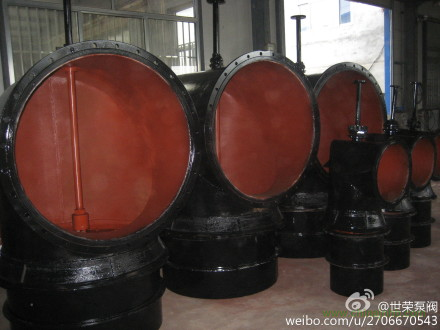

    1.PZ1型配水閘閥是手動、直角式閘閥，可承受1.0 MPa的壓力。主要用于礦山各井下各吸水井配水。也可用于選礦、水處理、水池泄水。水中不含有腐蝕性介質，水溫不大于80度

    2.型號和意義：

       如PZ1-1000

         PZ1-配水閘閥

         1000-公稱直徑

    3.本系列產品所執行標準是：企業標準Q/BBC007-91(PZ型配水閘閥）（備案號3703J061-91)

結構說明：

    1.配水閘閥由操作臺、連接桿、閥桿、閘閥、短管等組成。

    2.操作臺由人工操作。手輪與螺母固定在一起，旋轉手輪，帶動絲桿升降。螺母下端裝有滾球，以減少旋轉時的阻力。

    3.閘閥由閥體和閥瓣組成。

      A.閘體為焊接件，下部裝有一錐形密封環，與閥瓣共同構成密封部分。

      B.閥瓣由焊接件與橡膠墊構成，通過帶環螺釘組件與閥桿鉸接，以保證閥的密封性能。

    4.短管用于埋入配水井井壁，為焊接件。

    5.連接桿的長度由配水井底板至泵房底板的高度差來確定。本說明書中規定了5.5米、 5米、4米、和3.5米四個檔次，用戶也可按照實際安裝高度確定連接桿的長度。

安裝：

    1.本產品在存放期間，操作臺絲杠應涂以防銹油脂，避免日曬雨淋。閥門部件應避免沾染油脂，防止橡膠老化變質。

    2.再灌注井壁時，預留短管孔和支撐閥門的槽鋼孔，泵房地面預留操作臺基礎孔。

    3.連接閘閥和短管的法蘭（中間加橡膠墊），把短管穿入預留孔中，借閘閥的外露閥桿找好垂直度，固定支撐槽鋼。

    4.操作臺就位后，按本說明書要求尺寸提升絲杠。

    5.核對閥桿至絲杠間的連接桿長度，裝上連接桿，再校對一下垂直度，把操作臺和短管固定。

    6.卸下閥桿端部的卡環，檢查整個機構操作是否靈活。
