本過程氣體分析成套系統（以下簡稱系統）是爐氣項目在線監測包括分析CO、H2、O2分析儀器與預處理裝置及其附屬的應用保障部分（標準氣）；通過針對現場應用條件。工藝氣樣條件的系統設計，所實現的正確匹配與合理組合，使CO、H2、O2分析儀器能很好適應項目氣體分析的特殊工藝條件。系統能自動、連續、準確、可靠地分析爐氣中的CO、H2、O2含量。系統正常運行期間能同時提供CO、H2、O2的4～20mA標準輸出信號；并根據測量組份的含量值輸出超限報警狀態信號。該系統分析儀器為原裝進口。系統技術方案先進、結構簡明、部件性能可靠、自動化程度高、操作簡便、維護量小、是爐氣監測的理想設備。

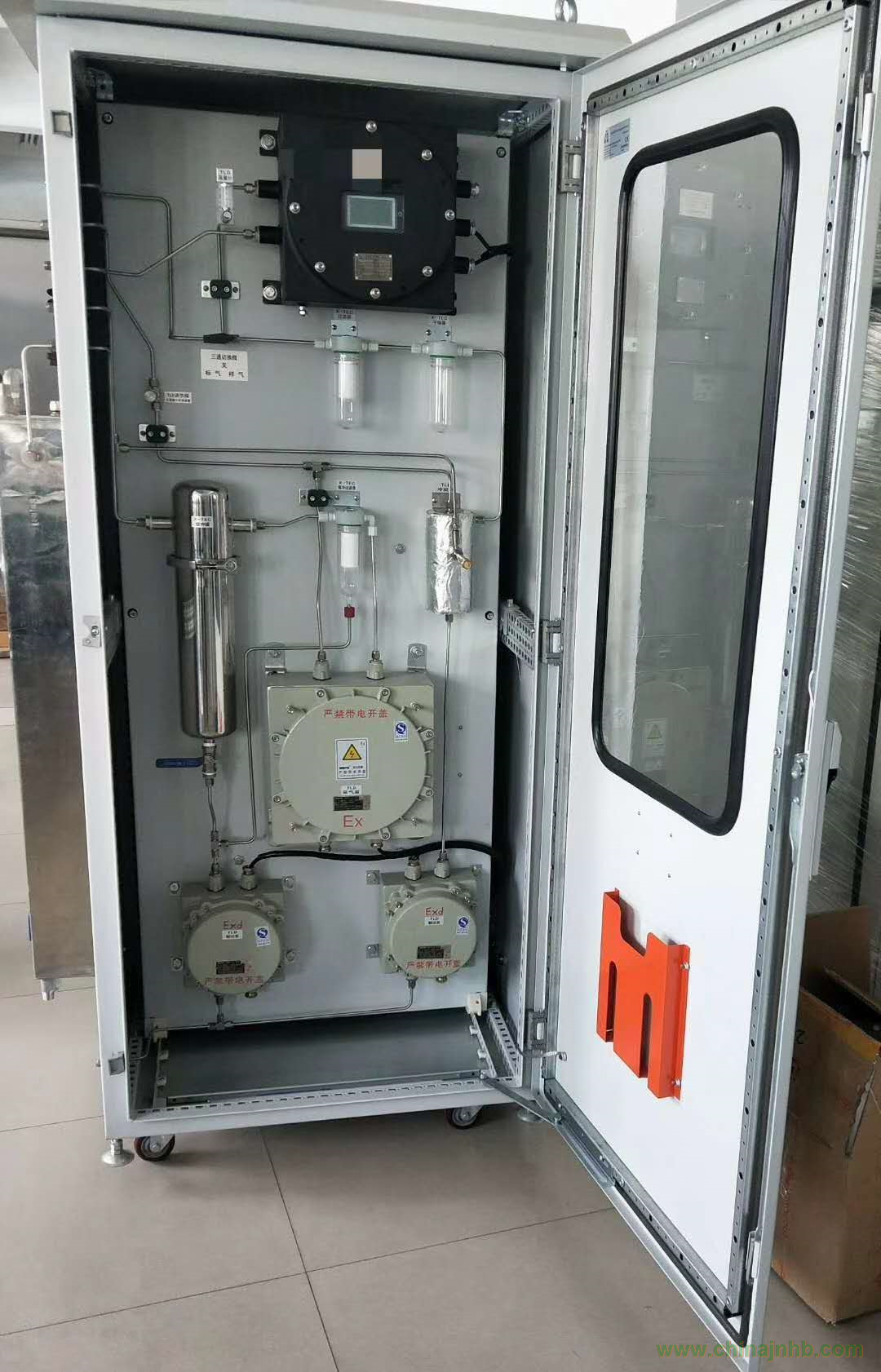

本系統主要由探頭采樣單元、取樣單元（氣源凈化單元）、輸氣單元、預處理單元、分析單元、控制單元、標定單元組成。可應用于爐氣的監測。系統具有安全可靠、取樣真實、響應快、分析精度高、配置和選型等諸多特色，系統不僅考慮了適應危險環境場所問題，也考慮了避免系統內部的不安全因素的產生。采樣防爆式設計，可全天候工作在防爆區域，是國內較為完善的爐氣分析系統。
裝置正常工作條件：
一、工況條件：
（1） 煙氣含塵量：<150g/Nm3；
（2） 介質溫度：0～500℃；
（3） 含水量：適用于飽和水汽。
二、氣候條件：
（1） 環境溫度：5～45℃；
（2） 環境相對濕度：20～85%；
（3） 大氣壓力：70～106Kpa；
（4） 日光照射：無直接照射；
（4） 空氣流速：直吹氣流應<3m/s。
三、環境條件：
（1） 安裝現場無明顯振動；
（2） 配置專用地線；
（3） 通風良好。
3.2.2電源
要求：220V ±10% AC 50±1%Hz 單相
耗電量：2KW+50W*L（L為采樣管線長度）
3.2.3氣源
（1）反吹壓縮氮氣：要求：0.4～0.8MPa（G）；露點：＜-20℃ 潔凈、無油、無水耗氣量：0.1Nm3/min；
（2）正壓防爆柜保護壓縮空氣：要求：0.4～0.8MPa（G）；露點：＜-20℃ 潔凈、無油、無水耗氣量：0.1Nm3/min；
工作原理：
HY-9700型過程氣分析成套系統是應用于爐氣分析的專用在線分析系統。該系統技術先進，測量準確，反應速度快，能長期連續分析被測氣體，采用PLC進行自動控制，具有結構合理，運行安全可靠，自動化程度高，維護量少，自診斷保護功能強等特點。
參照系統流程圖，當按下系統“啟動”鍵后，被測樣氣在隔膜泵的抽取下首先在取樣探頭內進行加溫、過濾、凈化，通過取樣電動球閥進入預處理裝置。先由降溫單元，然后進入氣液分離器（霧過濾器），使樣氣中流動的水份充分有效的過濾分離，后經冷凝器干燥處理，樣氣流出時的露點在3-5℃，然后經干燥器再充分干燥，經切換閥及膜式過濾器（可視）內精細過濾后，由流量計調節和監控樣氣流量（正常流量300~600mL/min），進入分析儀器進行分析。冷凝器的冷凝液通過自動疏水閥或手動方式由集中排污管排出柜外。切換閥可實現采樣、校零、校正的氣路切換操作。采樣時間到時，自動對探頭進行反吹（脈沖式吹掃）。
該系統的分析儀具有繼電器觸點輸出報警或連鎖控制功能，含量超出繼電器設置上限或下限設定值時，輸出的繼電器就會動作切換，并且繼電器是無源輸出觸點，可以隨意選擇控制：系統的觸摸屏具有采樣、吹掃、排水等狀態信號指標的工作界面。
