焊接破碎收集器濾筒工業環保設備

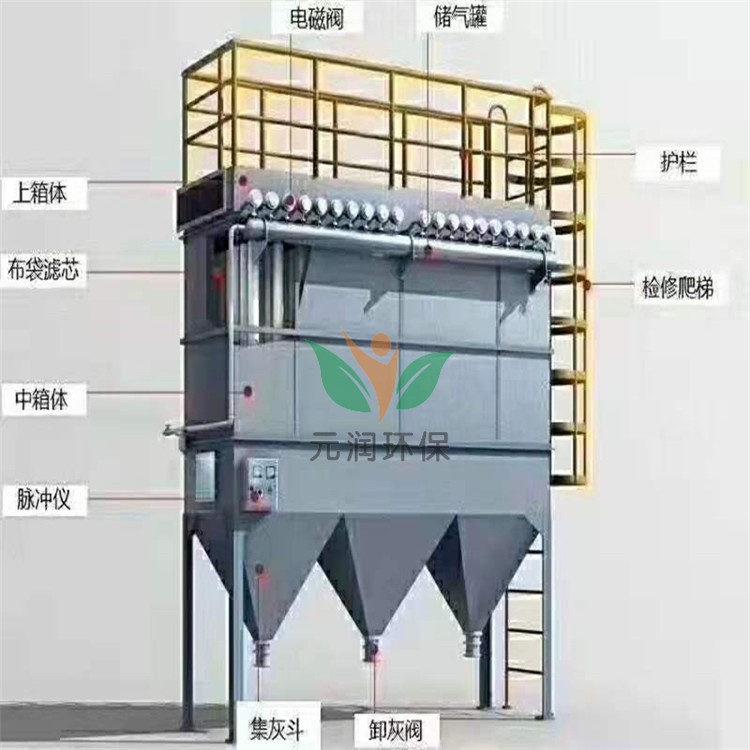

布袋除塵器由上部箱體、袋室、排灰裝置及脈沖噴吹清灰控制系統等組成。除塵器內部被花板劃分bai為兩部分。上面的部分稱之為上部箱體或凈氣室。下面這一部分稱之為du袋室或濾室。
1凈氣室：凈氣室裝有噴吹管、壓縮空氣氣包、脈沖閥、壓縮空氣管路、出口煙道、檢修門等。根據規格不同，凈氣室內分若干個室，互相之間用鋼板隔開，互不通氣。每個室均設一個提升閥和若干排濾袋，每一排濾袋設一根噴吹管，每一條濾袋都對應zhi噴吹管上的一個噴吹孔。
2濾室：濾室包括花板、濾袋組件、灰斗、煙氣進口煙道等。濾袋材料是柔性的透氣性介質，一般為針刺或覆膜材料。濾袋由金屬籠骨支dao撐，以保證在過濾時不至于被吸癟。濾袋和籠骨作為一個整體，懸掛在花板上。濾室下方內裝有灰斗，灰斗也通常作為煙氣的進口。灰斗中的導流板用來吸收進口煙氣高速運動粒子的動能并分配進口氣流，保護濾袋免遭磨損，并使各個濾袋的負荷均勻。
3排灰裝置：在灰斗的出口。包括排灰閥容、螺旋輸送機或輸送斜槽。
4脈沖噴沖清灰控制系統：包括脈沖噴沖閥、提升閥組件及壓縮空氣管路。

袋式除塵器性能的好壞，除了bai正確選擇濾袋材料外，清灰系統對袋式除塵器起著決定性的作用。為此，清灰方法是區分袋式除塵器的特性之一，也是袋式除塵器運行du中重要的一環。
