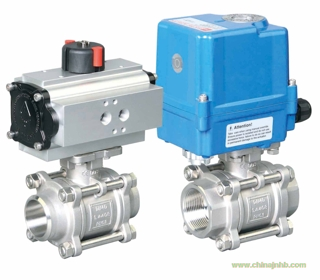

螺紋對焊球閥體積小，是由三部分閥殼組成，由四只較長螺栓從兩端夾住中間閥體與閥球而成。其優點是維修拆卸時不用拆卸管路螺紋，而直接拆卸四只螺栓，閥體中間部分既可取出。工作原理也是通過氣動執行器90度的旋轉來帶動球體的旋轉以達到介質的流通與阻斷。執行器與閥體的直接連接減少了發生故障的機率。適用于輕工機械體積小空間窄的場合。
■防火、防靜電設計
■閥桿防爆出裝置
■閥球上設計有壓力平衡孔
■雙層閥桿填料與對壓碟型彈片裝置
◇參數
|
空氣驅動
|
5~7bar(可帶手輪)
|
|
公稱通經
|
8~100mm
|
|
公稱壓力
|
1.6~6.3MPa
|
|
適用溫度
|
PTFE、TFM:-29~+178℃
|
|
EK:-29~+250℃
|
|
連接方式
|
內螺紋、對焊
|
|
閥結構
|
三塊式
|
|
閥體材質
|
316L、316、304、304L、WCB
|
|
閥芯材質
|
316L、316、304、304L
|
|
密封材質
|
PTFE、TFM、EK
|
|
適用介質
|
氣體、水及油類
|
|
可選附件
|
限位開關、定位器、電磁閥、減壓閥
|
