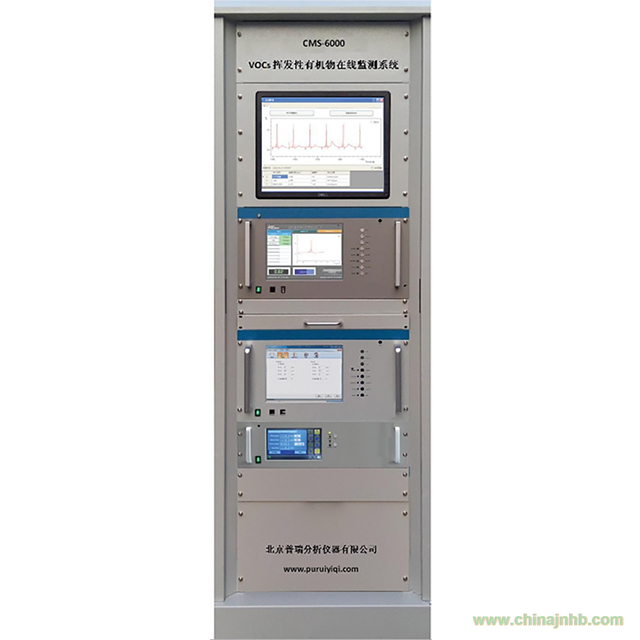

VOC在線檢測系統北京普瑞分析儀器
一、儀器介紹
VOCs有機污染物在線監測系統是普瑞儀器根據國家對于VOCs排放標準的規定，通過對相關企業生產過程中的實際狀況，現場環境狀況，集合公司的技術研發團隊的智慧和力量研發出來的一款VOCs在線檢測系統。可以直接部署在企業生產現場，并且多點部署，分布在整個監控區域，構成VOCs在線監控網絡，通過監控平臺把控整個監控區域的VOCs排放狀況。
二、 儀器特點
1、儀器穩定性和耐用性*，能夠長時間24小時全天候不停機工作，符合高強度在線檢測要求。
2、采用物聯網技術，可在檢測區域多地點安裝，實現區域聯網，多點監測，重點監控。
3、采用了模塊化設計，可根據用戶的要求和現場環境定制功能，滿足客戶的要求
三、 系統組成
1、 系統組件一：CMS6000系列在線過程氣相色譜儀
VOCs有機污染物在線監控系統的主要部件之一，主要是對采集到的有機廢氣進行分析，計算出其中VOCs物質的成分及含量，為企業VOCs的治理和排放提供切實的數據依據。
|
項目
|
指標
|
|
檢測能力
|
甲烷、非甲烷總烴、總烴、苯、甲苯、乙苯、二甲苯
|
|
量程
|
甲烷（0.1-1000）ppm；
非甲烷總烴（0.05-100）ppm/（1-1000）ppm
苯系物（1-10000）ppm
|
|
檢測器
|
氫火焰離子化監測器（FID）
|
|
檢出限
|
0.1ppm（甲烷）；0.05ppm（非甲烷總烴）；0.1ppm（苯系物）
|
|
重復性
|
RSD≤3%
|
|
分析周期
|
≤20min
|
|
功率電源
|
AC220V 50Hz 800W
|
|
工作環境
|
溫度：（5-35）℃，濕度：（20%-90%）RH
|
|
氣源要求
|
載氣：高純氮氣或零級空氣（>99.995％）；
燃氣：高純氫氣
助燃氣：零級空氣
|
|
輸出
|
4-20mA、RS232/RS485、以太網
|
|
尺寸
|
19“標準機箱
|
2、系統組件二：溫壓流模組
溫壓流與采樣探頭相連接，對采集的氣體進行加熱、穩壓、穩流預處理，自帶截止閥反吹電磁閥，最終將采集的氣體平穩輸送到VOCs有機污染物在線監測系統中，提高數據監測的準確度。
|
溫度
|
0～400
|
|
壓力
|
-5～5kPa
|
|
壓差
|
0～2kPa
|
|
對應流速
|
0～20m/s
|
3、系統組件三：氫氣/空氣發生器
在線系列氫氣發生器，為VOCs有機污染物在線監控系統提供高純氫氣，采用氫氧化鉀溶液為電解液，具有使用安全，維護方便等優點，可用高純氫氣鋼瓶代替。
|
型號
|
PRH300
|
PRH500
|
|
輸出壓力
|
0.4MPa
|
0.4MPa
|
|
超壓保護
|
0.46MPa
|
0.46MPa
|
|
*流量
|
300mL/min
|
500mL/min
|
|
氣體純度
|
優于99.999%
|
優于99.999%
|
|
實際尺寸
|
240×350×470mm
|
240×350×470mm
|
|
電源
|
AC220V 50Hz 150W
|
AC220V 50Hz 150W
|
|
整機重量
|
約17kg
|
約17kg
|
零級空氣發生器：采用靜音、無油壓縮機、不銹鋼氣罐、高溫催化氧化爐、兩級干燥管等氣路組成。設有自動吸附排除空氣中烴類物質，為系統提供無油三級凈化空氣
|
工作原理
|
高溫催化氧化
|
|
輸出壓力
|
0～0.6MPa
|
|
輸出流量
|
0～1500mL/min
|
|
氣體純度
|
烴類≤0.1ppm（以碳計）
|
|
催化氧化溫度
|
400℃
|
|
電源
|
AC220V 50Hz 300W
|
4、系統組件四：伴熱過濾一體化采樣探頭
特殊設計的伴熱過濾一體化采樣探頭，由于不同行業的VOCs有機廢氣的成分不同，有些廢氣中含有水蒸氣或者煙塵等，會對實驗結果造成影響。針對這種情況特別設計的采樣探頭，內置過濾系統和伴熱系統，將采集的氣體過濾同時進行80℃高溫伴熱，讓采集到的廢氣順利進入溫壓流模組中。
5、系統組件五：數據采集傳輸儀
數據采集傳輸儀通過數字通道、模擬通道、開關量通道將VOCs在線監控系統的測試數據及運行狀態等信息進行存儲，并通過系統自帶的4G無線網絡模塊將數據信息通過4G網絡上傳到VOCs在線數據監測平臺上，監測平臺已可以通過4G網絡將控制命令傳輸到數據采集傳輸儀中，數據采集傳輸儀根據接收到的控制命令對VOCs在線監控系統的運行進行控制。
6、系統組件六：4G無線網絡模塊
由于VOCs有機污染物在線監控系統的安置地點因為環境限制，有些地點無法安裝有線網絡，所以單獨配置4G無線網絡模塊，讓VOCs在線監控系統通過4G無線網絡與VOCs監控平臺進行數據交換，更方便在多個地點搭建監控網絡。
如果環境允許的情況下，可以通過有線網絡替換掉4G模塊，有線網絡的數據傳輸穩定性優于4G模塊。
