LB6-110油浸式電流互感器
基本型號后面附加“W1”表示適用于Ⅱ級污穢地區，“W2”表示適用于Ⅲ級污穢地區，“W3”表示適用于Ⅳ級污穢地區，“GY”表示適用于高原地區。特銳德高壓電氣
產品簡介

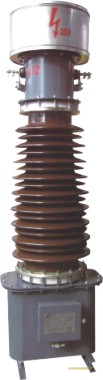

LB6-110型電流互感器為油浸式全密封電容型結構，一次繞組為“U“字型，器身固定在支架上，主絕緣為電容型油紙絕緣，用高壓電纜紙包繞在一次繞組的線芯上，其間沒若干電容屏，內屏接高電位，外屏可靠接地。
油箱上部裝有瓷套，瓷套頂部置有儲油柜，一次出線端子在儲油柜上，串并聯為外換裝置，即在儲油柜外便可以進行換接一采用不銹鋼膨脹器作為油補償裝置，保證了油的質量，產品的油面指示是通過膨脹器上端窗口指示盤位移來表示。
油箱上裝有標明技術參數的銘牌，并有四個供起吊產品用的吊攀，油箱底部有放油閥門和接地螺栓。
產品可帶有4-6個二次繞組，采用高導磁性能的微晶合金制造的二次測量繞組，可保證測量精度達到0.2或0.2S．2×600A及以上電流互感器測量級二次繞組有抽頭，以達到二種電流比。
產品外部采用達克羅或不銹鋼標準件等新工藝、新材料，使整機無銹蝕。
結構合理新穎，工藝先進，確保了產品運行可靠、安全、耐久
