1  特點
1、數字化傳感器，長期穩定；
2、無溫漂、時漂，直線性輸出；
3、高分辨力、高精度；
4、抗電磁干擾，即使停電后再通電，輸出數據依然正確；
5、能與顯示、采集記錄裝置配套使用，實現過程監控。

2  用途
GB－100型引張線位移傳感器主要用于監測土石壩內部的水平或垂直位移。它可以與NYW－100型等引張線式水平位移計現有的錨固板固定盤、伸縮頭分線盤、銦瓦絲、保護管、人工讀數尺等裝置配套使用，完成引張線位移的數字化檢測、數據傳輸及多點監控?cái)?shù)據自動采集。

3  構造、工作原理

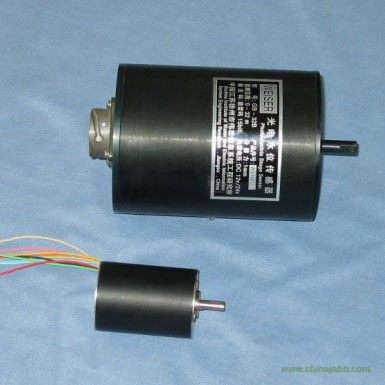

GB-100型引張線位移傳感器的核心部件是非接觸式全量型光電開關旋轉編碼器和組合測輪。傳感器安裝于觀測房?jī)?nèi)。它可以用連軸器直接與原儀器的換向輪連接，檢測引張線的位移量，也可以用組合測輪直接檢測引張線的水平（或垂直）位移變化量。引張線伸長或縮短，傳感器均會輸出10-14bit格雷碼編碼電信號。該信號只與引張線的位移量有關，不受溫度變化的影響，抗強電磁干擾，性能長期穩定。
GB-100型引張線位移傳感器的分辨力可達0.05mm，測量精度達0.5mm～1mm，性能優于其它類型的傳感器。傳感器輸出的數字信號可以直接轉換成RS485/232串行數據輸出。在一對雙絞線上可同時聯接16-64個傳感器，實現多點監控及數據自動采集。

4  傳感器技術參數
量程：20、40、80、100、200、400、800；
分辨力：0.05mm、0.1mm；
測量準確度：±0.5m；1mm；
輸出碼：格雷碼10-14bit；
輸出接口：RS485/232（選裝）、4-20mA（選裝）；
電源電壓：12V/24V DC；
功耗：30mA、50mA；
溫度范圍：-25～+80℃；
尺寸：Ф90×80（100mm量程）。
