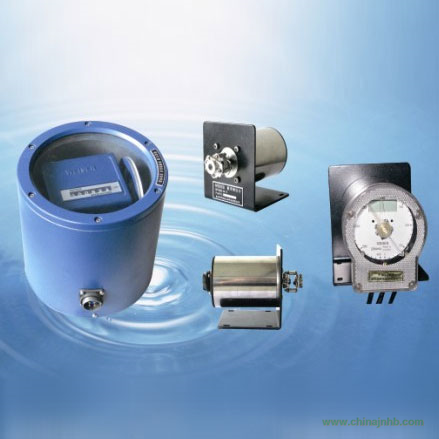

KS-10型閘門開度傳感器（閘位傳感器）是針對閘門測量的特點，采用光電絕對值式或機械式編碼器，在內部以精密的變速機構制造而成。其輸出信號有并行格雷碼、串行RS485、4-20mA標準模擬量等多種方式可供用戶選擇。該傳感器安裝方便、適應性強，穩定可靠，集檢測與A/D轉換為一體，具有斷電記憶功能。適合對各類閘門(平板門、弧形門、人字門、門機、橋機等)的起吊高度進行測量。其功能、特點、可靠性等深受廣大水利水電工程技術人員的信賴和好評。
技術指標如下：
該傳感器的技術指標主要取決于所配編碼器，可選配的編碼器有：
光電系列： GD-1024、GD-4096/64、GD-8192/64、GD-16384/64、GD-32768/64；
機械系列：
|
測量范圍
|
5m、10m、20m、40m、80m、160m …
|
精 度
|
±0.1%×量程±1
|
|
分 辨 率
|
與所配編碼器有關，如配編碼器GD-32768/64，則每周分辨率512碼，連續轉64圈。
|
工作電壓
|
DC12-24
DC5V-30V
|
|
輸出信號
|
基本型：并行格雷碼（B）
智能型：RS485串行通訊接口（C）、4-20mA標準模擬量（A）
|
測量誤差
|
±1cm、±1mm
|
|
傳輸距離
|
基本型：傳輸最大距離400m（小于400KHz），智能型：傳輸最大距離：2Km
|
|
連接方式
|
齒輪連接方式、彈性聯軸器連接方式、偏心聯軸器聯接方式、測繩掛輪重錘方式、鏈條鏈輪連接方式、彈簧自收纜方式
|
|
環境參數
|
溫度： -25℃～85℃； 相對濕度： <90%(40℃)
|
防護等級
|
IP63
|
訂貨需知：
1、閘門開度傳感器量程
2、分辨率
3、傳動連接方式
4、輸出信號方式
5、信號軸增量方向（面對編碼器輸入軸）
6、信號輸入軸轉1周閘位開啟高度，若為雙層纏繞應提供雙層系數及轉折點。
