1 概述

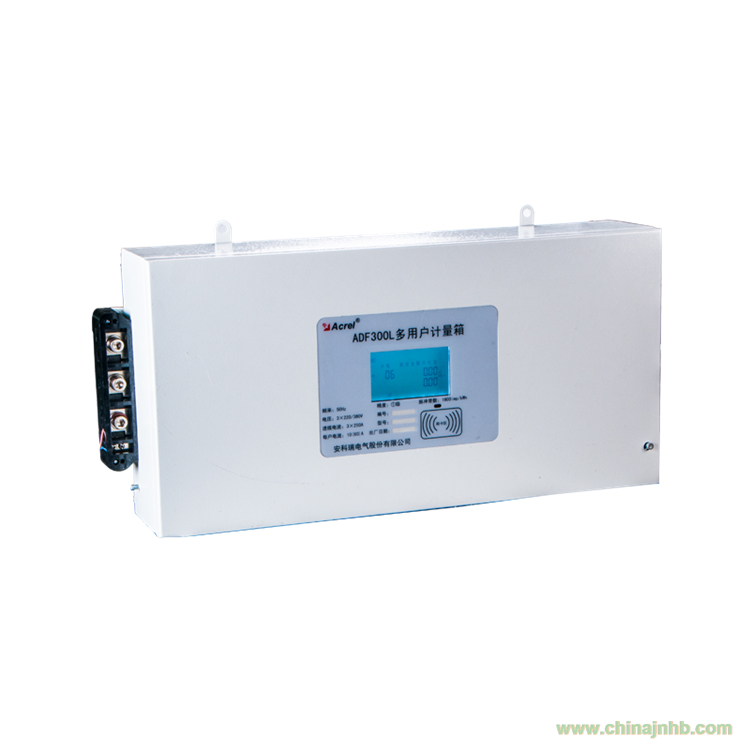

ADF300L系列多用戶計量箱最大可以計量12路三相或者36路單相，又可以支持多路單三混合安裝。該系列計量箱因準確度高、集中安裝、集中管理、互不干擾等優勢深受小區、學校、企業等的青睞。計量箱符合國標GB/T 17215.321-2008。

2 產品規格

3 技術參數

3.1 電氣特性
表1 電氣特性

3.2 機械特性
表2 機械特性（單位：mm）

4 主要功能

表3主要功能

5 外形及安裝尺寸（單位：mm）

5.1使用注意事項
ADF300L系列多用戶計量箱使用進線需與配套塑殼斷路器配合使用，出線與配套微型斷路器配合使用；出線端子采用雙螺絲擰緊，嚴禁僅使用一只螺絲擰緊固定。
5.2產品尺寸

圖1 ADF300L-I尺寸

圖2 ADF300L-II尺寸

圖3 ADF300L-III尺寸

6 接線與安裝

ADF300L系列多用戶計量箱垂直懸掛在懸掛處，并用四個M8螺釘擰緊固定。
注意接地線與箱子之間接觸良好。

圖4 接線示意圖

圖5 側面端子接線

7 功能說明

7.1 有功電能計量
每塊計量板均精確計量每一用戶總用電量，且反向計入正向。
7.2 繼電器控制 （僅限預付費型）
7.2.1 無費關斷（預付費控制）
當用戶用電時，遞增用戶總用電量，并遞減計量用戶剩余電量。當用戶剩余電量為0時，電能表自動拉閘斷電，只有用戶購電后才可恢復用電。
7.2.2 定時斷電（時控）
多用戶電能表可對用戶用電進行時間控制，電能表通過后臺管理軟件，設定自動斷電、上電時間，方便對用戶的用電管理。
7.2.3 超負荷斷電（負控）
多用戶電能表可設置用戶的最大負荷功率，當用戶的實際功率大于設定值時，計量箱自動切斷該戶供電電路，功率未超過最大負荷功率設定值，并且客戶有惡性負載識別需求，計量箱可自動判斷，如判斷是惡性負載，則切斷該用戶供電，一段時間后(可設定)，可自動恢復供電，當恢復次數超過設定值時，不能自動恢復供電，用戶必須手動清零恢復次數方可供電。
7.2.4 強制斷電 (強控)
多用戶計量箱可以由后臺管理系統今次那個強制斷電、送電控制、使管理中心可以及時的處理突發事件。
注意：以上四種控制中，當強控打開時，其它控制均無效。

8 顯示說明

8.1 顯示舉例

圖6

圖7

圖6 用戶1為三相跳閘用戶, 用電量200 kWh，剩余金額為負100元；
圖7 用戶2為單相未跳閘用戶, 用電量200 kWh，剩余金額為100元。

9通信說明

9.1通信協議
本電能表采用MODBUS-RTU協議及DL/T645規約。具體協議格式請參照相關協議標準，此處不再贅述。當復費率功能F未選用時，對應的復費率數據項無意義。
使用Modbus協議進行通訊時，讀數據功能碼為03H，寫數據功能碼為10H。
9.2 MODBUS通信地址說明
圖6 用戶1為三相跳閘用戶, 用電量200 kWh，剩余金額為負100元；
圖7 用戶2為單相未跳閘用戶, 用電量200 kWh，剩余金額為100元。

圖8 通訊地址示意

如圖8：對于36路計量箱，假設箱號為N，則每一回路地址從左往右依次為（N， N+1,  N+2， ...  N+35），箱號可通過通訊設置。
連接到同一總線上的箱號必須不同，且箱號的取值為（1、 37 、 73....）；
左邊三戶為三相，通訊地址依次為1、 4 、 7(箱號為1)；
右邊六戶為單相，通訊地址從左到右依次為31、32、33、34、35、36。
