一、TIME2190超聲波測厚儀適用范圍

   采用脈沖反射式測量原理，適合各種材料厚度的測量。儀器通過探頭發出超聲波以恒定速度在材料內部進行傳播，并在其底面得到反射波后進行接收。

    該款儀器可對各種板材和加工零件作精確測量，廣泛應用于石油、化工、冶金、造船、航空、航天、鍋爐等各個領域。

二、TIME2190超聲波測厚儀基本原理

    超聲波測量厚度的原理與光波測量原理相似。探頭發射的超聲波脈沖進入被測物體后在物體內部傳播，當到達材料的分界面時被反射回探頭，通過精確計算超聲波在材料中的傳播聲程便可推知被測材料的厚度。

三、儀器的特性

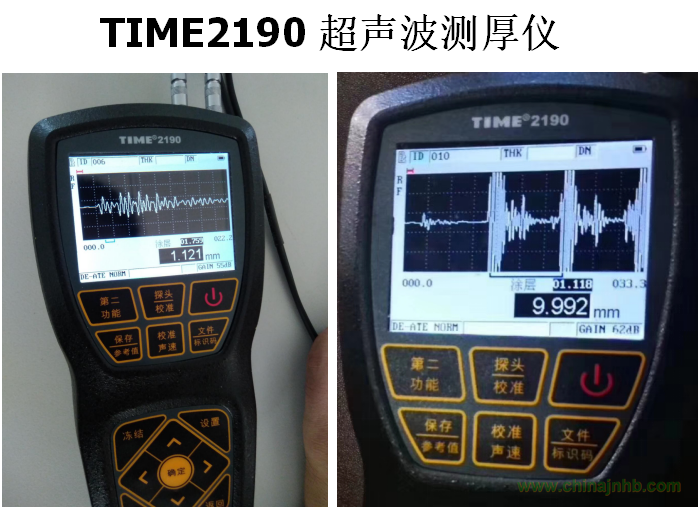

-可顯示A掃描波形，便于對復雜工件進行回波分析和測量；

-具有多種測量方式，可設置空白以屏蔽余震或雜波；

-儀器可適配多種類型探頭，單雙晶適用；

-可穿透涂層測量，可顯示涂層厚度；

-任何模式下分辨率為0.001、0.01、0.1毫米可選（或0.0001、0.001、0.01

 英寸可選）；

-增益調節范圍40-99dB；

-可調電壓可變脈寬方波脈沖發生器；

-具有單值B掃描顯示功能；

-具有報警功能，可自由設置報警上、下限；

-具有差值、最大最小值顯示方式；

-可存儲多達500000個測量值和波形；

-用戶可開啟高達每秒20次的快速測量模式；

4.1電源

    注：對于區分發射接收端的探頭，比如TSTU32，應對應插入發射接收插座。

    儀器采用3節AA電池供電，屏幕上會指示電池電量。采用庫侖計進行電量計量，所以當斷電后默認為滿電的新電池。用硬幣或鑰匙擰開后蓋即可更換電池。

4.2測量范圍

• 顯示分辨力：0.001mm 或0.01mm或0.1mm可選
• 聲速調節范圍：508 m/s～18699m/s
• 重復性：±0.1（遵守JJF1126）
• 探頭參數：可選1M單晶5M10M15M單晶20M22MHz探頭
• 顯示器：彩色TFT液晶顯示器，320x240像素,5位顯示，具有背光燈
• 測量功能：高精密測量工具，適合測量金屬、塑料、陶瓷、玻璃及其他任何超聲波的良道導體。常規測量、最小厚度捕獲、最大厚度捕獲、差值、上下限LED報警
• 特殊材料測量：增益調節范圍：20-99dB；屏蔽條：始脈沖-底波、界面波-底波、回波-回波模式均可調節。斜率：可調節至11。以上三個功能、組合使用，可測量各種特殊材料，比如含鉬類不銹鋼（316、317等）、玻璃鋼、球化率極差的鑄鐵、灰鐵等材質。
• 設置鎖定：對校準數據等進行鎖定
• 脈沖發生器：可調方波脈沖發生器
• I/O端口：雙向串行RS-232
• 發射電壓：60V、110V、150V、200V可選
• 發射脈寬：隨探頭頻率改變
• 增益范圍：40-99dB，1dB步進
• 頻率范圍：0.5 Mhz～20Mhz
• 測量速率：標準(4Hz)、快速(20Hz)
• 探頭設置：10組固定探頭設置和22組自定義探頭設置
• 數據存儲：500個數據文件，每個可存儲1000的測量值和波形
• 使用環境溫度：0℃～40℃
• 電源：三節5號干電池
• 工作語言：中文、英文
• 功耗：工作電流不超過250mA（關閉WiFi，亮度暗， 4.5V下）
• 外形尺寸：187mm×87 mm×43 mm
• 外殼：耐沖擊、防塵、仿濺，符合IP65
• 重量：360g左右
• 適用標準及規范：Q/HD SDF0001-2014超聲波測厚儀

JJF 1126-2004超聲波測厚儀校準規范

GB/T 6587  電子測量儀器通用規范

四、標準配置

1、主機           1臺

2、5MHz雙晶探頭       1支

3、進口5MHz單晶探頭    1支（選配）

4、耦合劑       1瓶

五、可選配件

1、標準試塊

2、1MHz單晶接觸探頭

3、TSTU32鑄鐵 探頭

4、5MHz單晶接觸探頭

5、15MHz單晶帶延遲塊探頭

6、高溫探頭ZW5P
