一、發電機尾氣處理工程工藝圖：

發電機尾氣黑煙廢氣處理工程工藝流程平面圖示

二、發電機尾氣處理達標排放標準：

達標要求：黑煙尾氣經治理后，排濃度達到《大氣污染物綜合排放標準》（GB16297-1996）二類區第二時段標準即。SO₂≤500mg/m^3，NO_X≤120mg/m^3，林格曼黑度≤1級；適應于ISO1400國際通用標準.

三、發電機尾氣處理凈化工藝說明：

  濕式旋流板塔除塵器在濕法除塵中技術較先進，針對含硫氣體的除塵脫硫效果尤為顯著，應用也非常廣泛，較噴淋及其它濕法工藝除塵效果更好，凈化后氣體濕度含量更低。既清除95％以上的煙塵，又保證氣體濕度含量低，濾水簡單。發電機尾氣煙氣經煙管進入旋流板廢氣除塵器的旋流裝置后，以18米/秒左右的速度和450角撞擊水面，且帶動水面旋轉形成水霧與煙氣充分混合，經此處理黑煙等污染物大部分能被去除。塔體設計二級旋流裝置，經二級裝置清洗后完全能保證達標排放。經過我公司的濕式旋流板塔除塵器處理后，廢水的主要成份是二氧化硫（呈酸性）及炭黑。為預防水中二氧化硫的腐蝕，延長設備的使用壽命及不對周邊環境造成污染，須加堿中和廢水中的二氧化硫。收集的炭黑浮於水面，部份溶於水中，只需定時刮撈、清理、打包、外運至垃圾場填埋。因炭黑不屬于危險廢棄物，無需作特別處理。

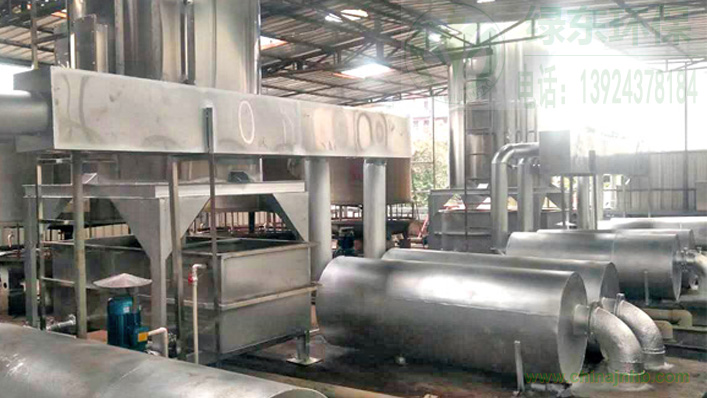

四、發電機尾氣處理設備工程案例
