3 安裝運行條件

設備安裝位置：急冷塔內部。

4.2 技術要求

4.2.1標準和規定（不限于以下要求）

4.2.1.1雙流體噴槍的設計制造和檢驗應符合國家相關標準和規定，供方應提供設計制造和檢驗規范的名稱。上海炎境環保設備工程有限公司

4.2.1.2 供方應嚴格控制材料檢驗、焊接質量、耐壓試驗、受壓部件的制作工藝流程。

4.2.1.3從合同簽訂之日至供方開始制造之日的這段時期內，需方有權提出因規程、規范和標準發生變化而產生的補充要求，供方應遵守這些

要求。且不論需方知道與否，供方有責任及時書面通知需方有關規程、規范和標準發生的變化。

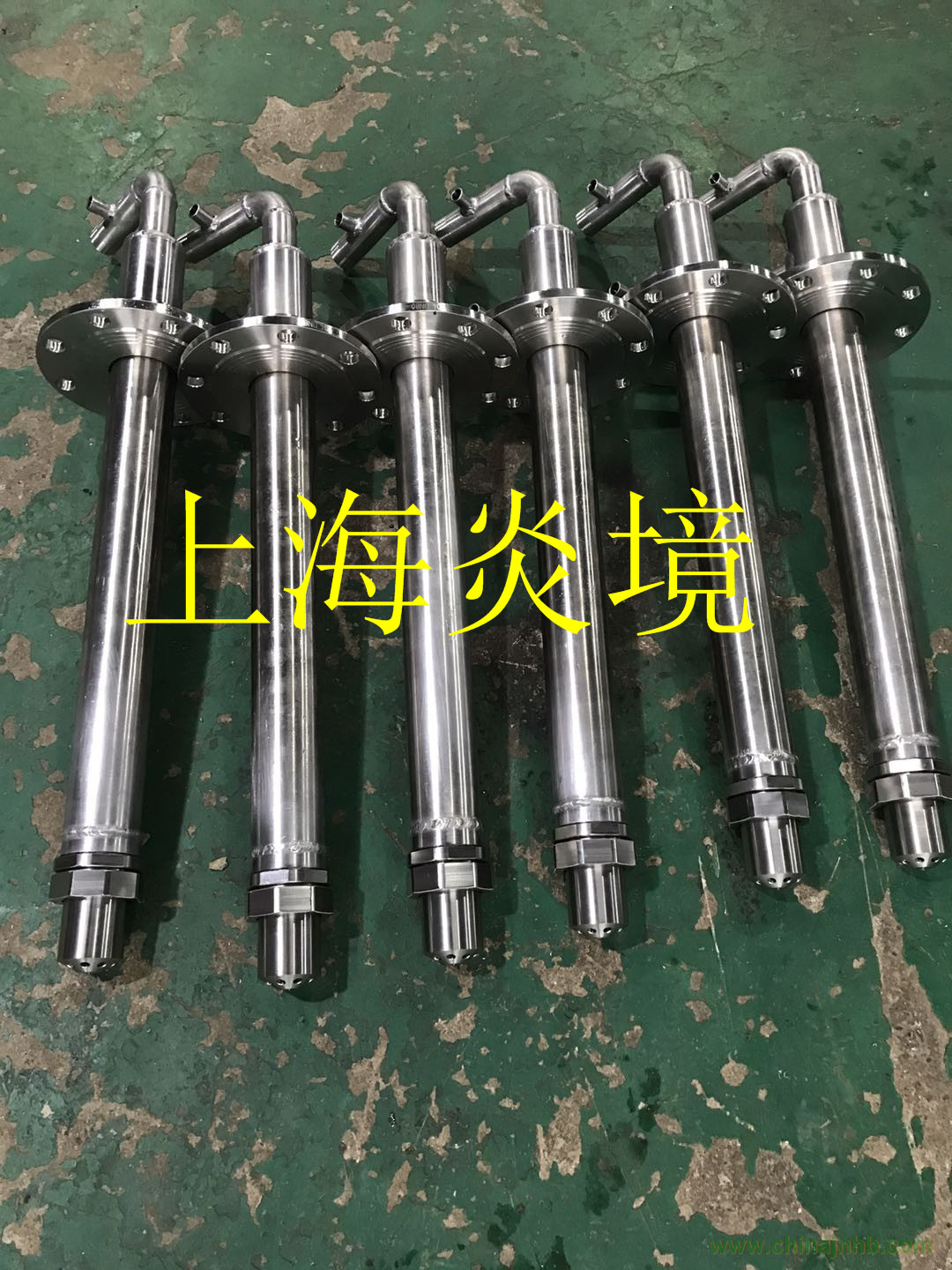

4.2.2 雙流體噴槍的結構

4.2.2.2雙流體噴槍的結構型式應考慮便于檢修拆裝的要求。

4.2.2.3雙流體噴槍采用壓縮空氣吹氣保護套管的措施。

4.2.2.4雙流體噴槍所有零部件（包括備用件）應具有完全互換性。

4.2.3 接口及安裝要求：

雙流體噴槍的噴霧方向?yàn)轫樍鳎浞ㄌm采用HG/T20592-2009歐標B系列，法蘭型式為PL，密封面型式為RF，壓力等級為PN16，接口需提供法蘭

、螺栓、螺母和墊片。與急冷塔連接管口法蘭為DN200，清水進口DN25（G1〞螺紋連接），空氣進口DN25（G1〞螺紋連接）, 冷卻空氣進口

DN15(G1/2〞螺紋連接)。其接口條件詳見附件,接口方位及安裝尺寸應滿足需方要求。

4.2.4 材質要求上海炎境環保設備工程有限公司

雙流體噴槍槍體材質選用316L，噴嘴材質選用C276，供方應列出其他零部件的材料清單。

4.2.5 焊接要求

對需要焊接的部位，供方應按相應的國際、國內標準進行焊接，并向需方提供焊接程序和檢查方法。上海炎境環保設備工程有限公司

4.2.6自動控制部分的要求

4.2.6.1隨雙流體噴槍配置壓力表供貨，如噴槍是整體進口產品，隨機配置的壓力表應是高于國內相同質量的合資產品。

4.2.6.2雙流體噴槍壓力表由制造廠配套提供，每臺噴槍配置2只壓力表（精度1.6 ，防護等級IP65），配套安裝附件。

4.2.7 其它要求上海炎境環保設備工程有限公司

4.2.7.1設備的標記

設備應設置固定銘牌。銘牌應用304不銹鋼制成，并牢固地安裝在設備明顯的位置上。銘牌尺寸及技術要求應符合有關標準的規定。

銘牌的內容應包括：制造廠名稱，設備名稱，型號，流量，出口壓力，其他主要技術參數，出廠編號及日期。

4.2.7.2外協及外購部件

供方應列出重要外協及外購部件的名稱、數量及制造廠，并須征得需方的認可。

4.3 性能保證

4.3.1 供方必須保證滿足需方提出的雙流體噴槍的性能設計參數，并能在第2、3章各條款中指明的環境下長期安全運行。

4.3.2 雙流體噴槍應按照使用壽命不少于15年。

5 制造和性能驗收試驗

5.1 概述

5.1.1 本附件用于合同執行期間對供方所提供的設備(包括對分包外購設備)進行檢查和性能驗收試驗，確保供方所提供的設備符合要求。

5.1.2 供方應在合同生效后3個月內，向需方提供與本合同設備有關的檢查和性能驗收試驗標準。上海炎境環保設備工程有限公司

5.2 制造要求

5.2.1 設備零部件應采用先進、可靠的加工制造技術，有良好的表面幾何形狀及合適的公差配合。

5.2.2 設備材料根據需方要求填寫在雙流體噴槍、噴嘴設備裝配圖上。如果供方認為別的材料更合適，可提出書面報告，但是否采用需得到

需方的確認。

5.2.3 對需要焊接的部位，供方應按相應的國內標準進行焊接，并向需方提供焊接程序及檢查方法。

5.3 性能驗收試驗

5.3.1 性能驗收試驗的目的是為了檢驗合同設備的所有性能符合要求。

5.3.2 性能驗收試驗的地點由合同確定，上海炎境環保設備工程有限公司一般為需方現場。

5.3.3 性能驗收試驗的時間：具體試驗時間由供需雙方協商確定。

5.3.4性能驗收試驗由需方主持，供方參加。如試驗在現場進行，供方需進行配合；如試驗在工廠進行，試驗所需的人力和費用等由供方提供

。

5.5.5 性能驗收試驗的內容

5.5.5.1 雙流體噴槍、噴嘴的考核內容（不限于）：

(1) 保證噴液流量控制在0.8～2.6m3/h；

(2) 保證噴嘴霧化噴射范圍與提供噴嘴性能曲線資料偏差在常溫常壓（或標明的測定條件）下±15%范圍內；

(3) 保證噴嘴霧化粒度控制在80μm以內，不產生濕壁、淌水現象；

(4) 保證煙氣溫度從550℃降到180℃。

5.5.5.2 試驗報告

經證明的試驗報告應提供給需方。報告應包括試驗安排、儀表及標定數據，試驗過程、試驗數據及數據結果計算。

5.5.6 性能驗收試驗的標準和方法：按相關標準規定執行。

5.5.7 性能驗收試驗所需的屬于供方供貨范圍內的測點、一次元件和就地儀表的裝設應由供方提供，并應符合有關規程、規范和標準的規定

，并經需方確認。供方也要提供試驗所需的技術配合和人員配合。

5.5.8 性能驗收試驗結果的確認上海炎境環保設備工程有限公司

性能驗收試驗報告由測試單位編寫，報告結論供需雙方均應承
