家庭、商場、廠房等室內采暖

太陽能采暖目前主要有兩種方式。一種是直接將系統的熱風吹入到室內，為保持室內的溫度穩定可適當增加輔助能源（電能為主）。另外一種是將太陽能與空氣源結合，提高空氣源的能效比。

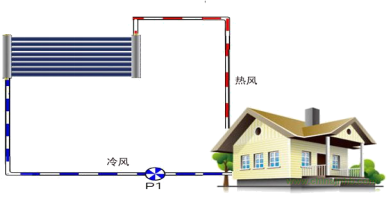

該加熱方式結構比較簡單，太陽能熱風直接吹入室內，節約輔助采暖的能源

二、系統優勢。該系統的優勢主要體現在經濟效益和環境效益上。

2.1 一次投入，低成本運行。該產品采用清潔、無成本的太陽能作為能量來源，極大的降低烘干設備和采暖設備的運行成本。

2.2  安全無噪音，無污染。

三、產品特點及系統結構

3.1產品特點

3.1. 1  口徑大、風量大

在太陽能烘干和太陽能空氣采暖等領域，如何將真空管內的熱量通過風帶出來是之前行業內的一大難題。該雙通管內管的最細處直徑不低于到 16mm。大口徑帶來了大風量，大風量很好地解決了該問題。

3.1.2  高效的真空管換熱率

通用的真空管在使用過程中均是真空管內的熱量通過自然循環進入到聯箱中，再通過強制循環將聯箱中的熱量帶走。真空管內的溫度始終遠高于聯箱中的溫度，這會導致兩種不利的結果：一是真空管中的很多熱量帶不出來；二是讓真空管內保持到一個比較高的溫度，不利于真空管再次吸收熱量，降低了真空管的使用效率。雙通管可以將雙通管內部的介質都導出來，將熱量都帶出來，冷的介質再進入雙通管，使真空管處在最佳工作狀態。

3.1.3  節約占地面積

因為雙通管的換熱效率比較高，對于安裝面積比較局促的熱水工程，該高效雙通管可以節約系統占地面積，同樣的安裝面積獲得更高的熱量。

3.1.4  適用溫度區間較大（40℃--130℃）

該雙通管優點是孔徑大，因此可以實現多支管串聯，多支管串聯可使介質達到不同的溫度需求，甚至可以達到中溫區域100--130℃。

3.2  產品結構。

該系統包含主要包含了以下結構。空氣過濾+驅動系統、空氣集熱系統、輔助能源加熱系統（如需）、管道輸送系統、智能感溫測控系統、遠程監控管理系統。

3.2.1 空氣集熱系統

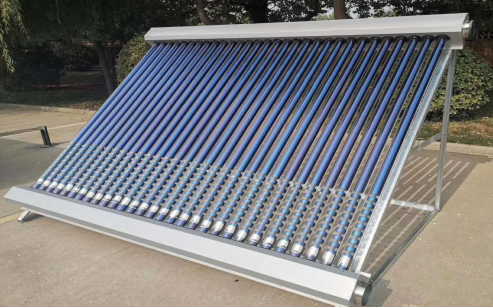

該直通管內部走熱風，也可以走水。聯箱是一種將雙通管連接到一起的部件。在使用中，需要用聯箱將真空管串聯或并聯起來方可使用。以下為風系統聯箱圖片：

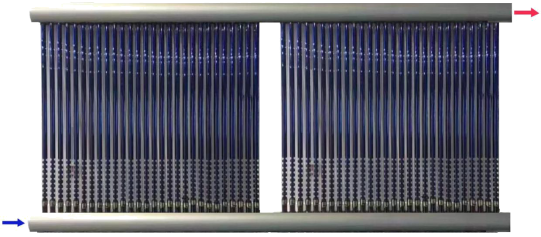

并聯連接：對于要求風量比較大，風溫要求不高的情況，多使用多支雙通管并聯的連接方式，該連接方式的出風溫度在 40℃到 80℃左右（出風溫度和系統的風量和系統配置大小有關）。并聯模式多應用于采暖和低溫烘干，其實物連接方式如下：

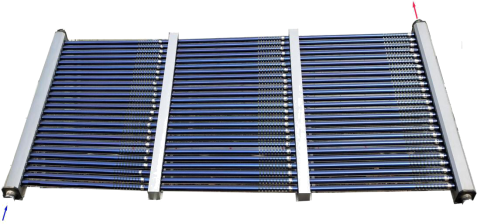

串聯連接：對于要求風溫較高的情況，多選用串聯的連接方式，串聯時風溫可以達到 80℃到 130℃左右。串聯模式多用于高溫烘干中，其實物連接方式如下：

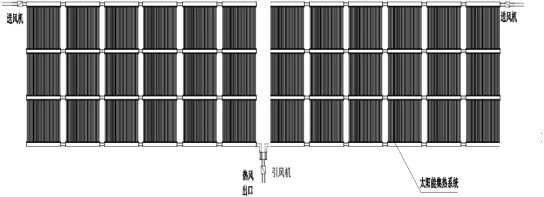

但在實際應用中，為達到合適的風溫和風量，更多的是適用串聯與并聯的組合：

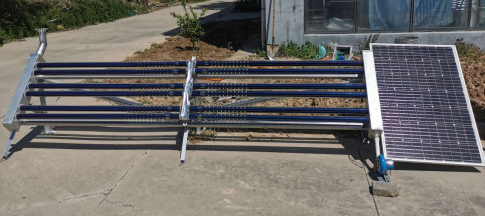

也可以單機適用：

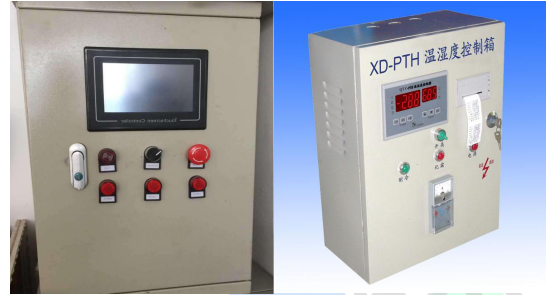

3.2.2  智能感溫測控系統與遠程監控管理系統

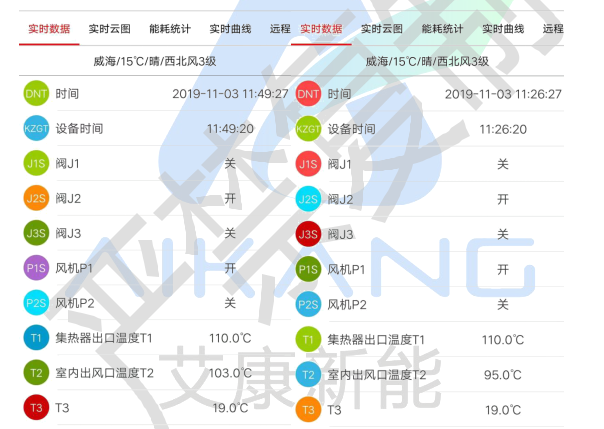

該系統為保障出口穩定恒定，采用多點溫度采集，將各個溫度點參數上傳到控制系統中，智能系統根據計算機算法，實時輸出信號控制驅動系統進行調節。

四、核心部件介紹

4.1  該該系統采用的真空集熱管與普通的真空集熱管有很大區別，該真空集熱管采用全玻璃大口徑雙通管，兩端直通，介質（空氣、水、導熱油等）從一頭進入從另一頭出去。內管最細處直徑為 16mm； 產品的吸收率、發射率、真空度等技術參數與三高管無異，具有優異的吸熱、保溫性能。該真空管可以走熱風，也可以走水，介質從一端進入從另一端出去，大大提高了系統運行效率和降低了系統的結構的復雜程度，從而提高了系統運行的穩定性和可靠性。其應用領域非常廣泛。

附圖：太陽能熱利用的核心部件（雙通型太陽能真空集熱管）

專利技術 仿冒必究

4.2  產品的性能參數。該真空管兩端開口，又稱雙通管。其外管直徑為58mm，內管直徑為47mm，內管最細處直徑不小于16mm，大的流體通道確保了傳熱介質良好的通過性。因其膜層吸收率、發射率以及真空管真空度與普通三高管無異，所以該雙通管有優異的吸熱和保溫性能；穩定性方面，該雙通管可以經受住內外管300℃的溫差，可廣泛應用于各種工況。

外觀直徑：58mm

外觀顏色：寶石藍

吸收比：0.92-0.94(AM1.5）

發射比：0.05-0.07(80℃+-5℃）

 最小內徑：16mm

真空度：小于等于 5*10（-3）

五、工程實例照片

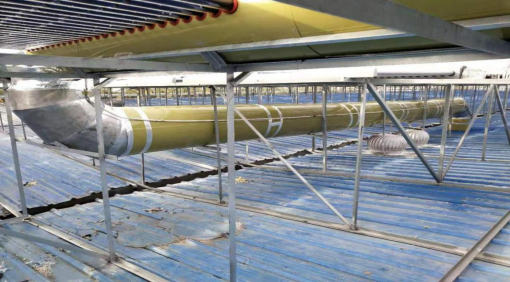

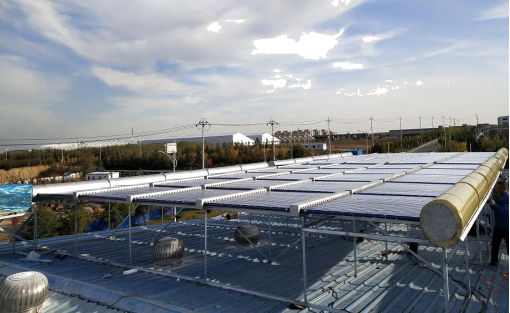

5.1 工業烘干工程實際照片：

說明：該項目位于山東威海，該雙通管最大的優勢是直接加熱空氣用于烘干，因為該雙通管內管口徑比較大，可允許通過的風量較大，所以該雙通管可以多組串聯，從而可以達到很高的風溫。在山東威海9月份的日照條件下，經過實際測試串聯三組25支58*1.8米集熱器，風溫可以超過到100℃，且該溫度一天可以持續近5個小時！在串聯三組集熱器的情況下，單支管風量依然能達到14立方米/小時。如需獲得更大的風量，可以多組并聯；如需獲得更高的風溫，可以再串聯更多的熱風集熱器。所以，該雙通管在使用時更多的是串并聯組合使用，通過串聯提高風溫，通過并聯提高風量，串并聯組合合理就可以達到我們想要的風溫和風量。

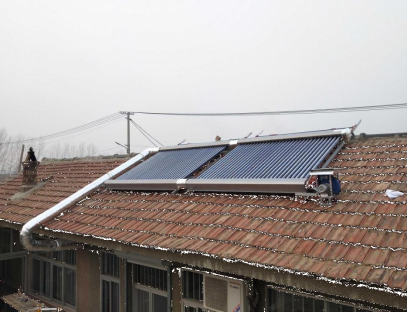

5.2  家庭室內采暖實際照片

六  太陽能與空氣源結合

空氣源熱泵機組制熱取暖使一種常用的取暖（制熱水）的方式，其工作模式與家用空調相似。其優點是能效比很高，在最佳狀態能效比可以達到 1:3。但要達到這樣的能效比是有條件的，對外機所處的溫度在空氣源的最佳工作溫度范圍內。在極寒地區（冬季室外溫度經常低于零度的區域），這種條件下空氣源的啟動都可能有問題，更談不上較高的能效比了。太陽能熱風與空氣源結合是用太陽能熱風讓空氣源能夠啟動，而且使其保持較高的能效比，以此達到節能的目的。

以上這種方式適合于極寒地區。
