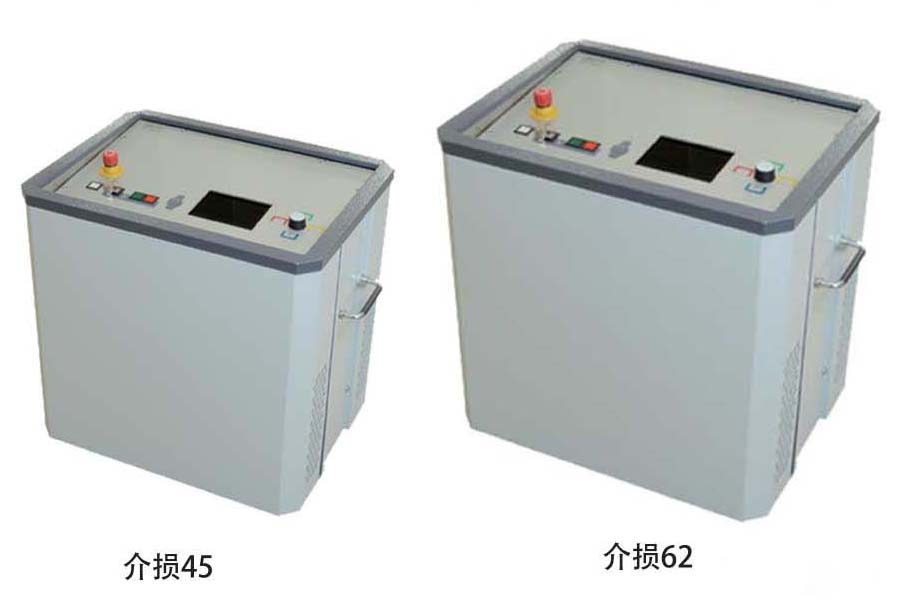

德國賽巴VLF45/54/62電纜老化狀態評價系統

V-45/54/62電纜介損老化測試系統適合35kV及以下，配電電纜的老化狀態定量評價。是確定供電部門下年大修技改對象的科學方法，電纜設計壽命是30年，國內很多電纜運行部門1980年代敷設的交聯電纜陸續進入設備壽命的后期，對配電網安全運行威脅很大。介損測試簡單易行，為您提供電纜老化程度、水樹枝嚴重程度的定量結果。

電纜安全運行的重大威脅——水樹枝

交聯電纜的老化現象主要就是水樹枝，水樹枝的部位最初是一點（始于外護套破損），隨著水的流動和水樹枝的發展，水樹枝會蔓延到100m-500m的一段，一旦水樹枝在強電場作用下轉化為電樹枝，離突發性電纜故障就很近了。

 德國賽巴VLF45/54/62電纜老化狀態評價系統

主要特點

權威：滿足IEEE400.2-2013國際規程和國網狀態檢修標準

直觀：全自動導出介損 –電壓曲線，定量評價

一體化：采樣單元內置，操作簡單方便

模塊化：可增加PD.VLF模塊

技術參數

超低頻輸出電壓：0-45kV(介損45)；0-54kV(介損54)；0-62kV(介損62)

0.1Hz頻率下測試容量：0.6μF-1μF 最大試驗電容10μF

介損測量范圍：1·10…1

應用規程：IEEE400.2-2013，自定義個性化老化評價規程

數據通信：藍牙、GSM

數據存儲容量：20個異常事件或64個TDR間歇型故障波形
