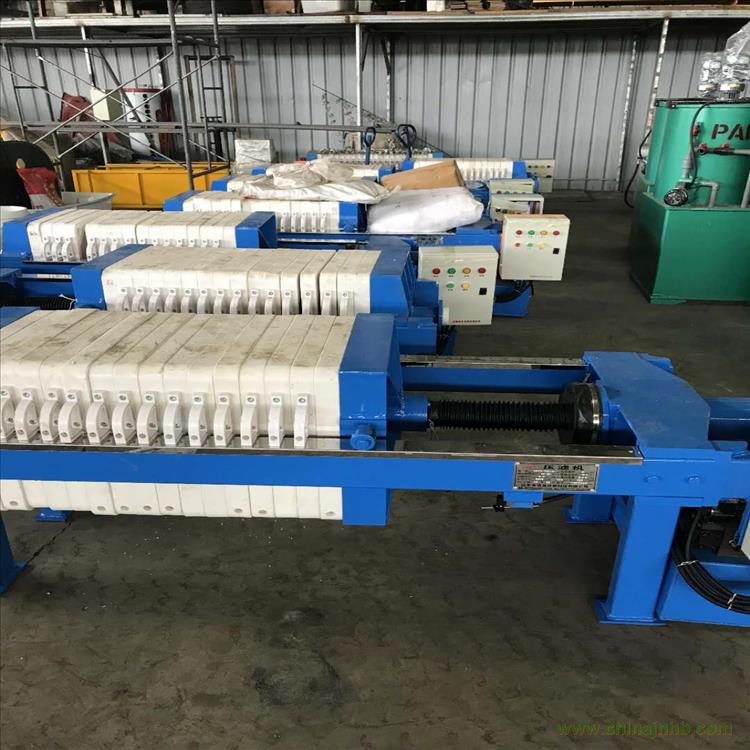

污泥處理成套設備板框壓濾機是在引進國外壓濾技術基礎上研制成功的新機型，該設備是通過兩條濾帶纏繞在一系列順序排列、大小不等的輥輪上，利用濾帶間的擠壓和剪切作用，來脫除料漿中水分的一種壓濾設備，具有著能連續作業、自動化程度高、節能、使用維護方便等優點，是一種進行污泥脫水減量化處理的理想設備。

 污泥處理成套設備板框壓濾機設備特點


1、主機采用國標方管整體焊接而成，表面高壓噴砂除銹、除氧化皮，噴涂四層氟碳漆，抗酸堿腐蝕作用達十年以上。


2、關鍵部分采用高性能不銹鋼制作，包括主脫水輥、擋泥板、接水槽、防水罩、噴嘴等。

3、軸承座采用高薪更鑄鐵件，全密封結構，軸承為優制雙排滾子軸承，保用三年。


4、擠壓輥、傳動輥、導輥為優質無縫鋼管外包耐磨橡膠，保用三年。


5、采用強度高、透水性好、不易堵塞、易清洗、易拆裝的優質濾網，根據污泥物理特性不同選用不同的濾網。

組成結構
      混合裝置、布料裝置、重力脫水裝置、楔形脫水裝置、擠壓輥高壓脫水裝置、自動加藥系統、空壓機、氣電控制系統等。

工作流程


（1）濃密脫水：化學預處理階段


    廢水處理成套裝置對絮凝效果要求比較高，本機采用獨特的加藥混合器來實現快速絮凝，達到適合的絮凝效果

（2）重力脫水：重力濃縮脫水階段


 污泥經布料斗均勻送入網帶，污泥隨濾帶向前運行，游離態水在自重作用下通過濾帶流入接水槽，主要作用是脫去污泥中的自由水，使污泥的流動性減小，為進一步擠壓做準備。


（3）低/中壓脫水：楔形預壓脫水階段


 重力脫水之后仍難滿足壓榨脫水段對污泥流動性的要求。經過此階段的輕微擠壓脫水保證了污泥順利進行壓榨脫水。


（4）高壓脫水：對夾壓榨脫水階段


 利用上、下濾帶夾著濾餅繞著壓榨輥進行反復地擠壓與剪切作用，脫除了大量的毛細作用水，使濾餅水分逐漸減少。


上圖：廢水處理成套裝置工作流程


適用范圍


廢水處理成套裝置具有處理量大的特點，特別適用于鐵礦、銅礦、鉛鋅礦、螢石礦、鋁土礦、稀土礦等尾礦泥脫水；選礦廢水、洗砂泥漿、砂廠污泥等脫水作業，以及印染污泥脫水、電鍍污泥脫水、城市生活污泥脫水、造紙廢水處理、皮革污泥、酒渣脫水、食品渣脫水、洗煤污泥脫水、石油化工污泥脫水、化學污泥脫水、污泥處理、河道清淤、陶瓷廠泥漿處理等應用領域。
  處理后的泥餅含水率：<40%
