PLC，保證系統能正常運行，如故障同時發出報警信號提醒工作人員；

5）系統具有安全工作模式，當溫度傳感器等發生故障檢測不到所需信號時，系統自動切換至安全工作模式，以預先設定的參數進行工作同時

能發出報警信號并遠傳至甲方DCS（PLC）；上海炎境環保設備工程有限公司

6）當出口溫度發生異常時，以及當出口二只溫度計的測量值差異50℃以上時，系統自動發出報警信號并遠傳至DCS（PLC），提示工作人員進

行檢查原因；

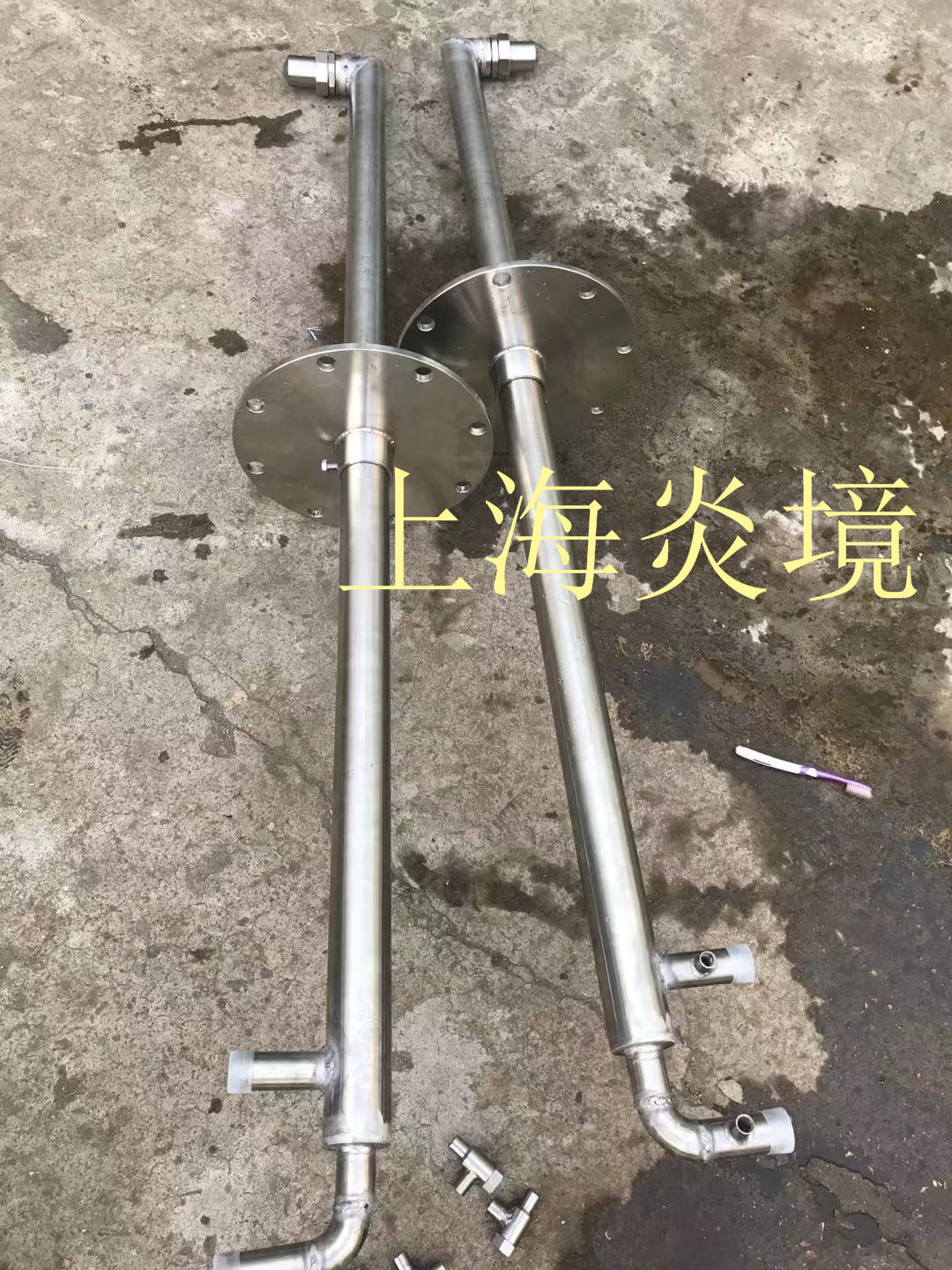

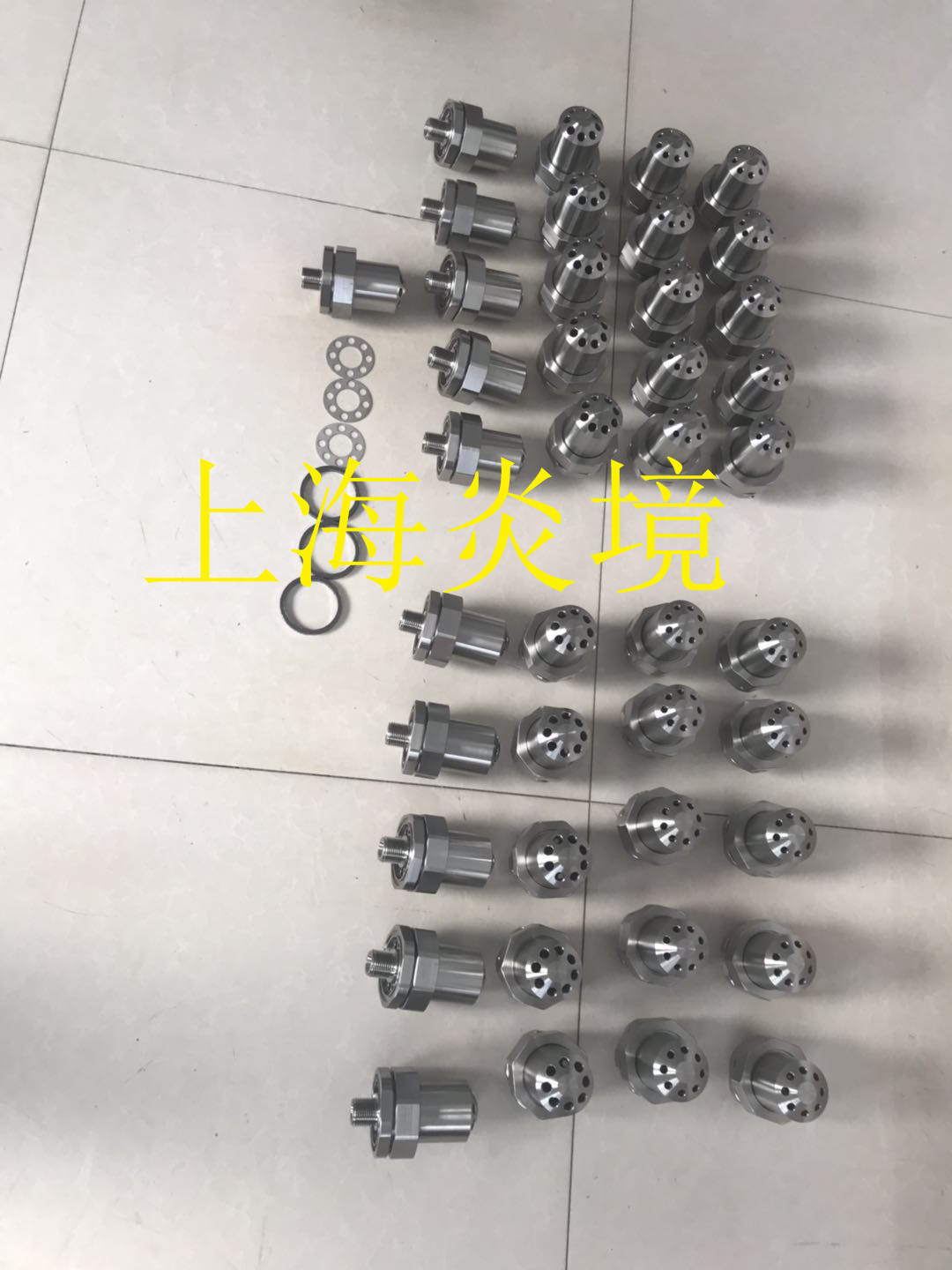

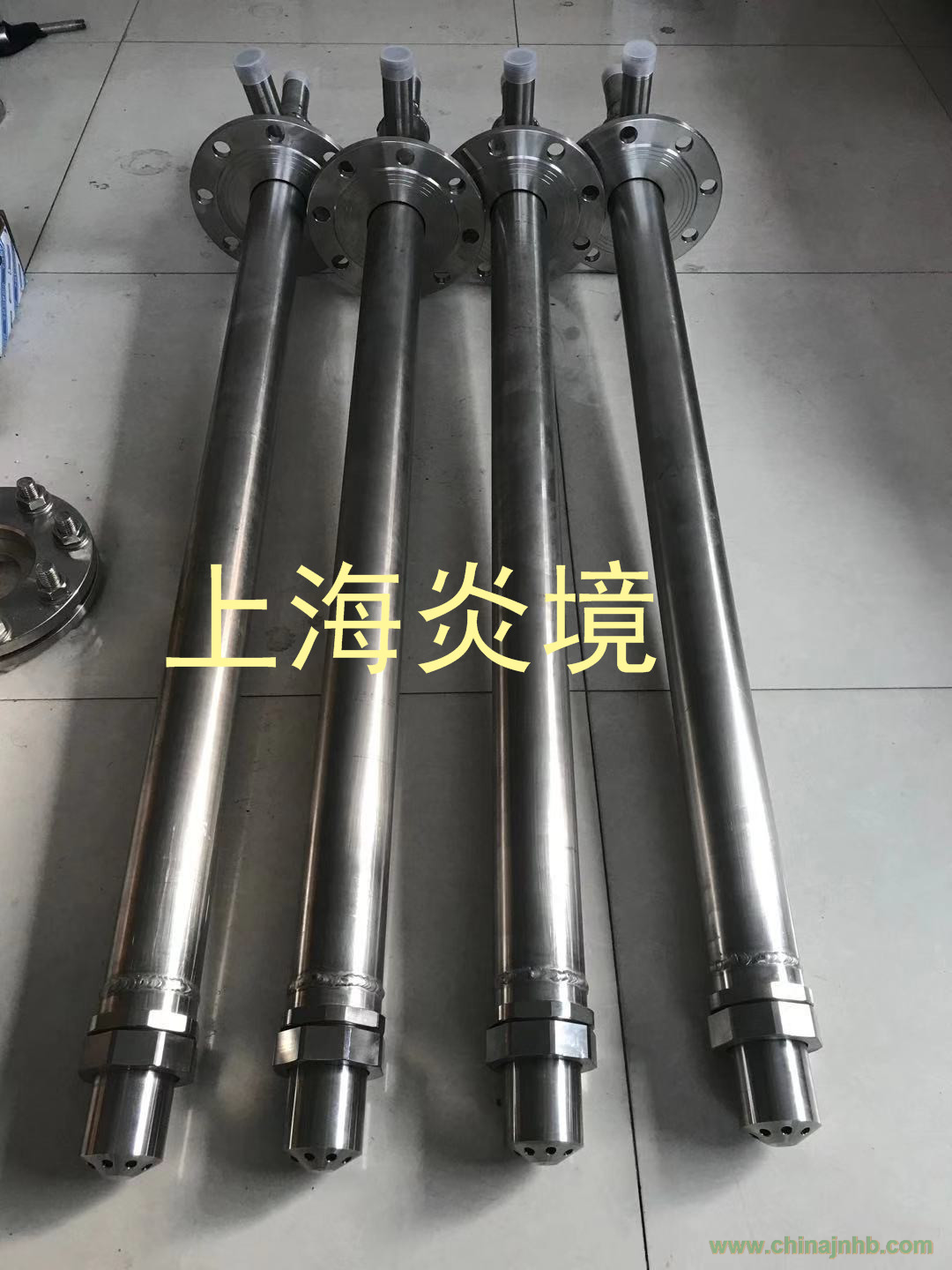

7）噴槍應能防止煙氣灰塵粘連在噴口附近，以及當噴槍不工作時保證煙氣中的灰塵不會進入噴嘴堵塞噴孔；

8）系統應具有水泵出口壓力過高保護及防止水泵無水運行的在線檢查功能。

9）當系統出現兩臺水泵同時發生故障、急停按鈕被按下或異常斷電等情況時，系統自動停機并發出報警信號并遠傳至DCS（PLC）。上海炎境環保設備工程有限公司

10）管道系統中應設置排放回路，用以排空水回路部分滯留的水。

四、設備使用條件和相關參數

4.1水源

水質要求：雨水

水量要求：8.5 m3/h（Max.）

4.2 氣源

氣體要求：清潔的壓縮空氣

氣壓要求：≥0.5 Mpa

氣量要求：10 Nm3/min（Max.）

4.3電源

3×380VAC，三相四線制

電壓波動：＜±10%

電源容量： 55 KW（Max.）

4.4 環境要求 不低于0℃，不高于50℃

4.5  設備總重量 約

4.6  設備防護等級：IP55

五、工作原理

噴霧系統的基本工作原理是根據煙氣溫度的變化自動調節噴槍的噴霧量，保證急冷塔出口溫度維持在適當的溫度范圍內。由于在實際運行時

可能會出現不正常的工況，系統中某些設備也可能會出現故障，為了保證系統的安全可靠運行，所以本系統設計了如下幾種工作模式：

5.1   自動模式上海炎境環保設備工程有限公司

當整個系統的各部分（各部件）都在安全無故障的狀態下，系統處于自動模式下工作。控制器自動檢測溫度，根據控制邏輯實現整個系統的

自動調節。當出口溫度高于設定溫度時，通過增大電動調節閥的開度來增加噴霧量；當出口溫度低于設定溫度時，通過減小電動調節閥的開

度減小噴霧量，從而保證出口溫度控制在適當的范圍內。

在自動模式下運行時，當控制器檢測出系統出現如下狀況（不局限于）時，發出報警信號：

?系統工作時水泵出口壓力偏低

?系統停機時水泵出口壓力偏高

?壓縮空氣壓力偏離設定值過多

?煙氣出口溫度偏離設定值過多

?液體流量偏離設定值過多

?水泵干運轉

系統仍然正常工作，但是觸摸顯示屏會顯示報警內容。

5.2   安全模式上海炎境環保設備工程有限公司

當控制器檢測到系統中出現如下狀況（不局限于）時，系統自動切換至安全模式：

? 溫度傳感器故障

? 壓力傳感器故障

? 電動調節閥故障

? 煙氣溫度超過安全溫度

進入安全模式運行時，系統以事先設定好的參數進行工作，同時發出報警信號。

5.3   停機模式

當控制器檢測到系統中出現如下狀況（不局限于）時，系統自動切換至停機模式：

? 兩臺水泵同時出現故障

? 水箱液位過低

? 急停按鈕被按下

? 異常斷電

? 其他需要停機的情況

系統自動停機并發出報警信號，由工作人員檢查相應故障并實施相應措施。

除此之外，系統還設置了水泵出口壓力過高保護、防止水泵干運轉、過濾器在工作狀態下在線檢查清洗等若干功能。特別地，當噴槍在降溫

塔內不噴水時，設計了相應措施以保證煙氣中的灰塵不會進入噴嘴堵塞噴孔。

六、消耗水量計算及其它參數

6.1  正常工況上海炎境環保設備工程有限公司

處理煙氣量（Nm3/h） 5000

入口煙氣溫度（℃） 500

期望出口溫度（℃） 180

急冷塔尺寸（m） Ф4.016（內徑）×7.5

理論消耗水量（m3/h） 8.5（能量守恒定律）

塔內平均煙氣速度（m/s） 1.2
