（10）2.5.6.2噴霧系統上海炎境環保設備工程有限公司

（11）在急冷塔中，噴霧系統可以根據出口煙氣溫度的變化自動調節噴

（12）水槍的噴水量，保證急冷塔出口溫度維持在適當的溫度范圍內。工作

（13）時，水箱中的水經過過濾器過濾、水泵增壓，再由水路調節系統調節

（14）壓力和流量后送入噴槍；在噴槍中由于有壓縮空氣霧化，水被霧化成

（15）非常細小的顆粒，霧化顆粒在高溫煙氣中迅速蒸發，吸收煙氣的大量

（16）熱量，使煙氣迅速降低溫度并維持在一定溫度范圍內，當出口煙氣溫

（17）度不在設定的工作范圍時，急冷系統會自動調節供水壓力、噴水量等

（18）相關參數，從而使煙氣溫度保證在工作范圍內，這些功能在相關程序

（19）控制器中實現。不會發生“過噴”和“欠噴”現象。

（20）除此之外，系統還設置了水泵出口壓力過高保護、防止水泵干

（21）運轉、過濾器在工作狀態下在線檢查清洗等若干功能。特別是當噴槍

（22）在急冷塔內不工作時，設計了相應措施以保證煙氣中的灰塵不會進入

（23）噴嘴堵塞噴孔。上海炎境環保設備工程有限公司

（24）使噴水完全蒸發，不會使積灰形成泥漿或泥塊。

（25）煙氣出口溫度<200℃，塔內進入煙氣均勻。

（26）包括：脫酸堿溶液的制備及供給裝置。

（27）噴霧吸收塔主要用于去除煙氣中的酸性氣態污染物，是半干法

（28）煙氣凈化系統的主要設備。入口煙氣溫度850℃，出口煙氣溫度<

（29）200℃。采用噴氫氧化鈣溶液的方式，脫除煙氣中的大部分酸性物

（30）質：吸收塔材質采用Q235-A鋼+耐酸堿耐火材料。

（31）吸收塔以8-10%左右的NaOH堿液為凈化吸收劑，煙氣從下

（32）部進入吸收塔內，上海炎境環保設備工程有限公司在噴嘴下方區域與霧化的吸收劑漿液充分混合。

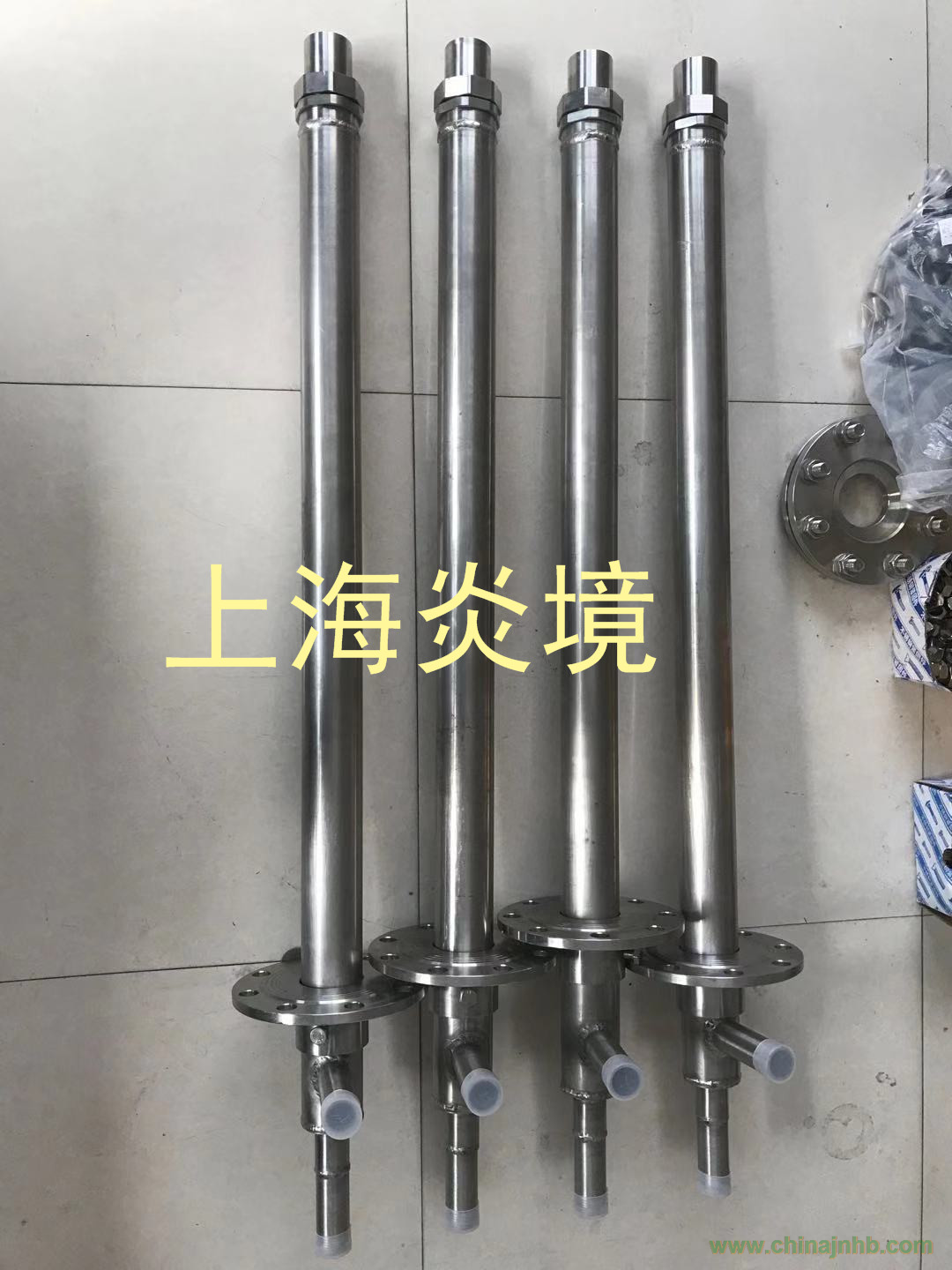

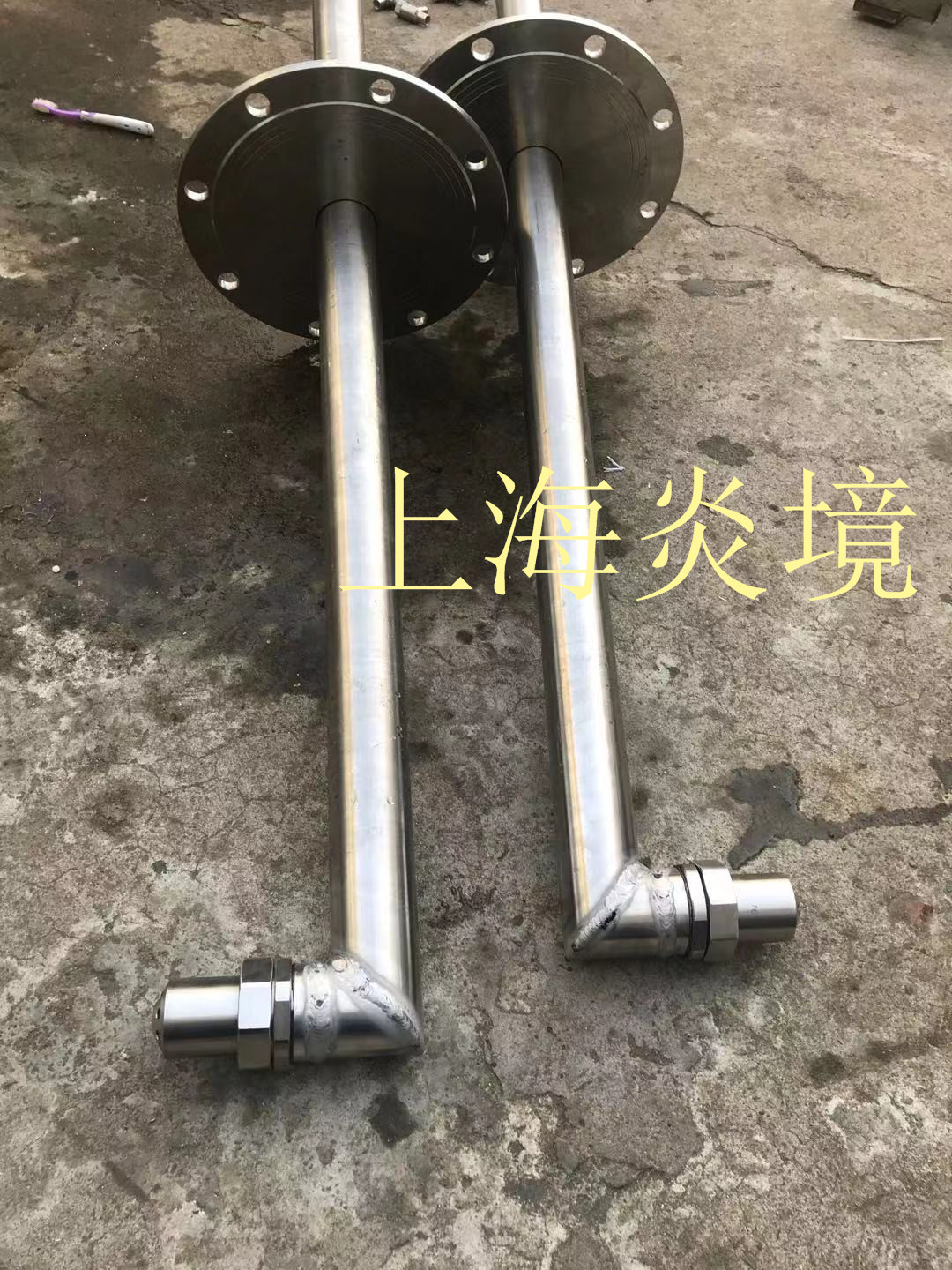

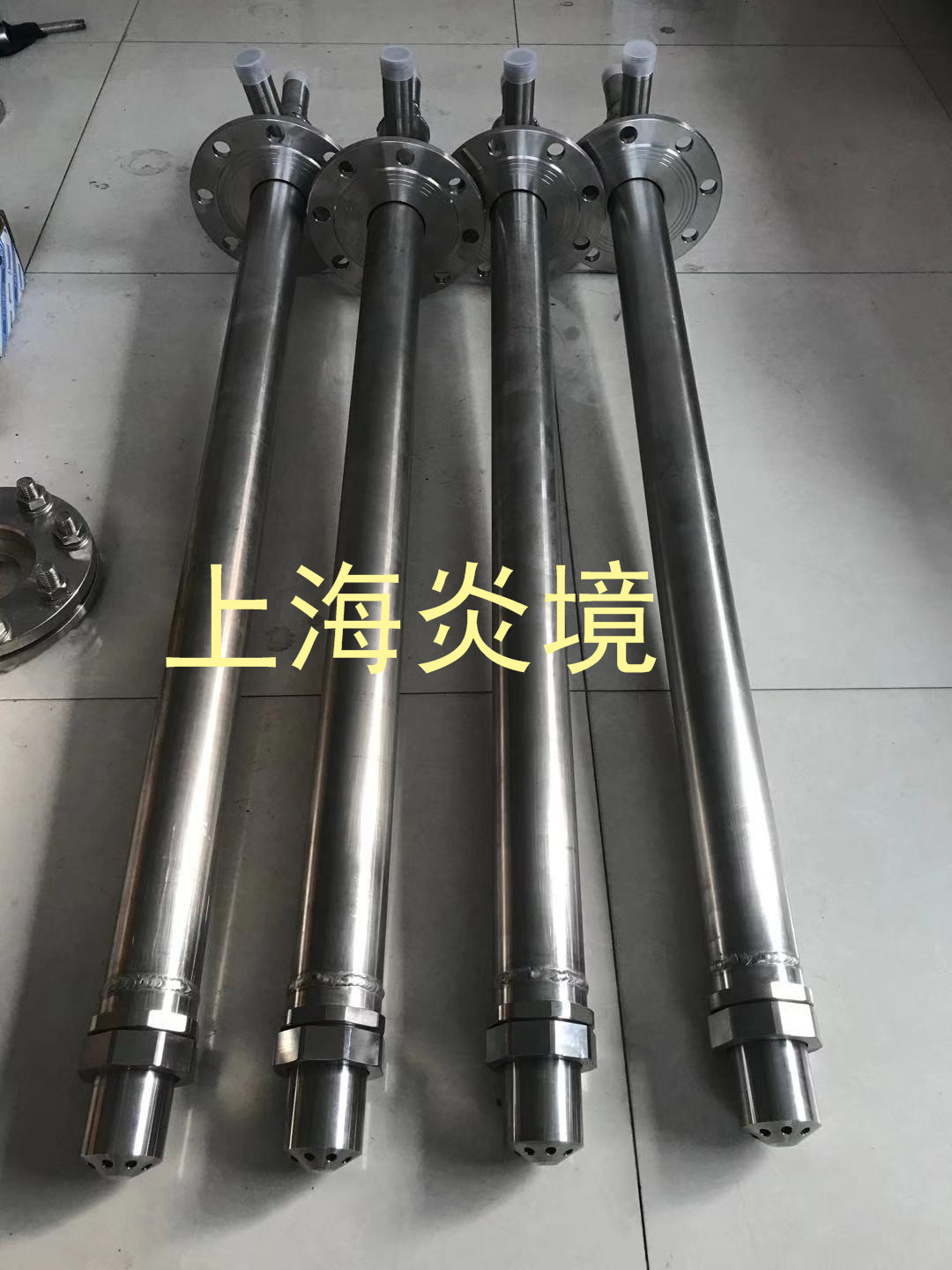

（33）霧化噴頭靠壓縮空氣完成漿液霧化，其結構為雙層夾套管，

（34）吸收劑漿液走內管，壓縮空氣走外管，漿液與壓縮空氣在噴嘴處強

（35）烈混合后從霧化器噴嘴噴出，使漿液霧化為細小的顆粒，與煙氣進

（36）行充分接觸吸收。上海炎境環保設備工程有限公司

（37）酸性氣體的去除分兩個階段，第一階段：煙氣在塔內與石灰漿

（38）階段：煙氣的熱量使漿液霧滴中的水分蒸發，漿液中石灰和反應生

（39）成物成為固態的顆粒物，這些顆粒物在塔的下部和后續的噴淋塔

（40）內，再次與氣態污染物發生化學反應，使總的污染物凈化反應效率

（41）本裝置煙氣設計停留時間為5S，急冷時間不超過1S。為了保

（42）證噴入塔內的漿液完全蒸發、防止漿液粘壁及防止腐蝕，內部采用

（43）雙層結構，與煙氣接觸面為防腐耐高溫膠泥，中間為隔熱層。采用

（44）硅酸鋁纖維板。為保證防腐耐高溫膠泥的強度及附著力，同時減輕

（45）設備重量，耐火材料厚度設計為100~120mm，延長設備的使用壽

（46）脫酸堿溶液的制備及供給裝置包括脫酸堿溶液的中間貯槽及

（47）輸送設備。外購件的片堿。在堿液配制槽內，加水攪拌配制成一定

（48）濃度的堿液。堿液經藥液泵壓送到吸收塔頂部的霧化器噴頭，同時

（49）在空壓的作用下使堿液充分霧化上海炎境環保設備工程有限公司。

（50）吸收塔采用噴水直接冷卻的方式，流經塔內的煙氣直接與霧

（51）化后噴入的液體接觸，傳質速度和傳熱速度較快，噴入的液體迅速

（52）汽化帶走大量的熱量，煙氣溫度得以迅速降溫，從面避免了二惡黃
