雙流體噴槍安裝尺寸圖1、總則

1.1本技術規范書適用化工有限公司焚燒爐急冷塔急冷項目，它提出了該設備的功能設計、結構、性能、安裝和試驗等方面的技術要求。

1.2本技術規范書所提出的是最低限度的技術要求，并未對一切技術細節作出規定，也未充分引述有關標準和規范的條文。供方保證提供符合

技術規范書要求和現行中國或國際通用標準的優質產品。

1.3供方提出的產品應完全符合本技術規范書的要求。上海炎境環保設備工程有限公司

1.4供方提供的設備應是全新的和先進的，并經過運行實踐已證明是完全成熟可靠的產品。

1.5凡在供方設計范圍之內的外購件或外購設備，均要列出生產廠家。

1.6在簽訂合同之后，到供方開始制造之日的這段時間內，需方有權提出因規范、標準和規程發生變化而產生的一些補充修改要求，供方遵守

這個要求，具體款項內容由需供雙方共同商定。

1.7本技術規范書所使用的標準，如遇到與供方所執行的標準不一致時，按較高的標準執行，但不應低于最新中國國家標準。如果本技術規范

書與現行使用的有關中國標準以及中國部頒標準有明顯抵觸的條文，供方及時書面通知需方進行解決。上海炎境環保設備工程有限公司

1.8本技術規范書為訂貨合同的附件，與合同正文具有同等效力。

1.9在今后合同談判及合同執行過程中的一切圖紙、技術文件、設備信函等必須使用中文，如果供方提供的文件中使用另一種文字，則需有中

文譯本，在這種情況下，解釋以中文為準。

1.10采用國際單位制。

2、需方基本條件上海炎境環保設備工程有限公司

2.1安裝條件及要求

安裝位置：噴槍安裝在急冷塔塔壁頸部；

連接方式：噴槍采用法蘭連接，塔壁預留Φ40x4開孔；

進口溫度：500±50℃；出口溫度：200±20℃；

噴槍配套設置水、壓縮空氣接口、法蘭；

2.2 水源   過濾水源。

2.3 噴槍參數要求（空白地方由設備廠家填寫）

鍋爐型號 噴槍形式 鍋爐預留套管 噴槍最大流量 噴嘴形式 噴槍數量 材質上海炎境環保設備工程有限公司

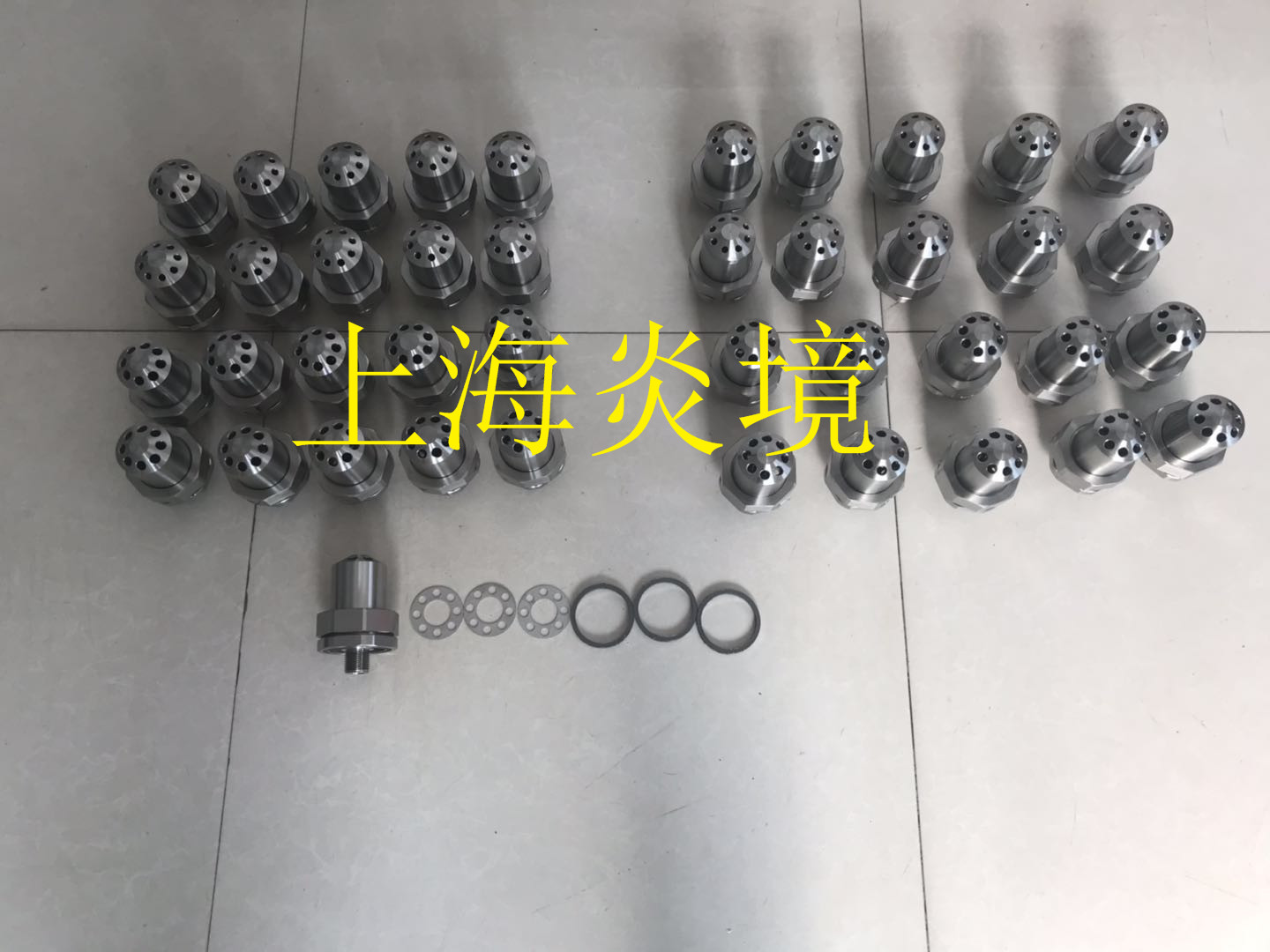

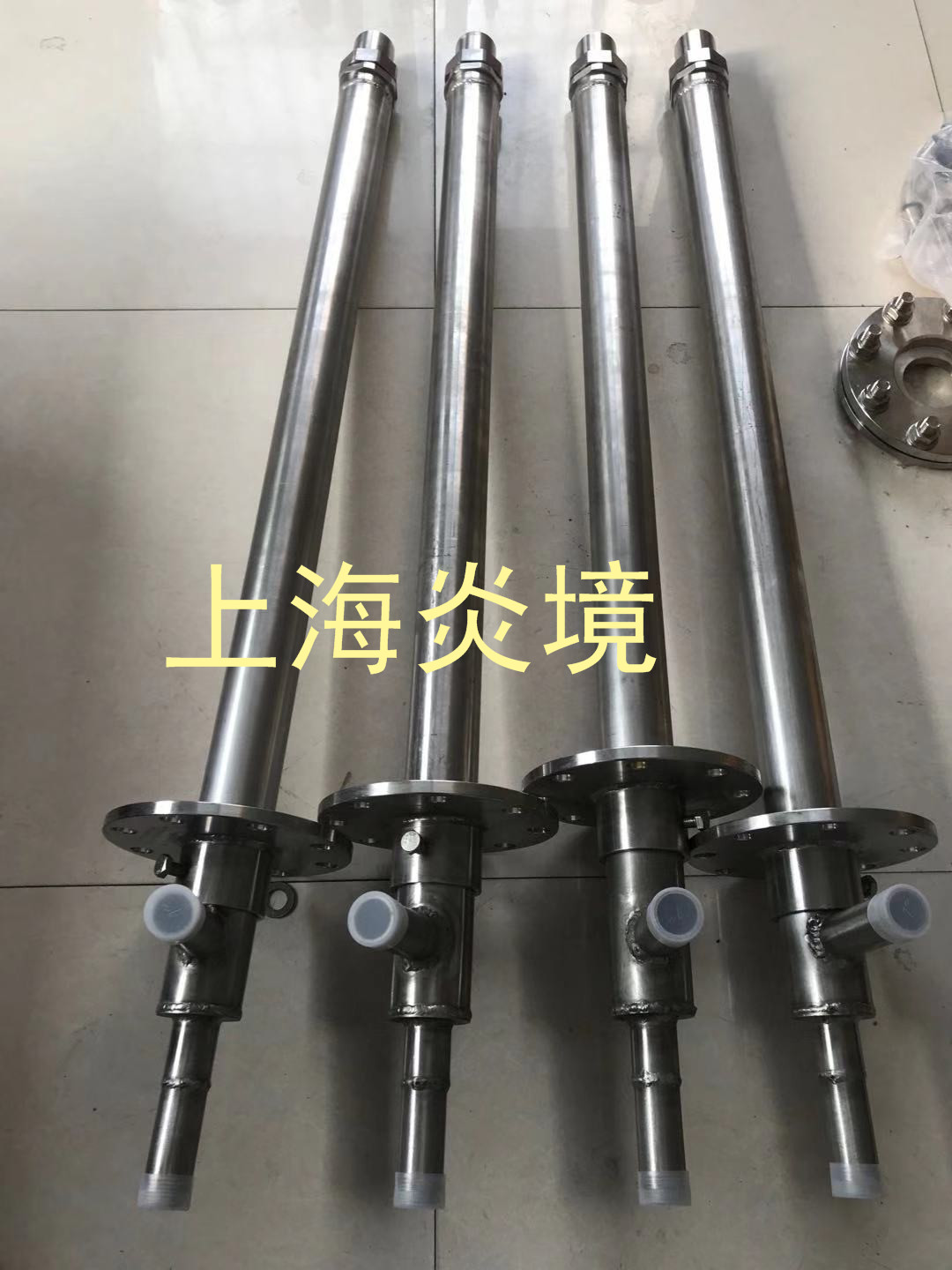

活動式雙流體噴槍 Φ40x150mm（L） Qmax=850L/h 實心錐70度 4 槍體316L；噴嘴316L；法蘭304

3、噴槍設計參數(空白部分供方填寫)

制造廠家 備注

規格型號 ZLCO-YQJW-316L

數量 支 4

液相工作壓力范圍 bar 1-5

液相工作流量范圍 l/h           200-900

液相設計點壓力 bar 4.5上海炎境環保設備工程有限公司

液相設計點流量 l/h 800

氣相工作壓力范圍 bar 2-6

氣相工作流量范圍 Nm3/min 0.15-1.3

氣相設計點壓力 bar 4.5

氣相設計點工作流量 Nm3/min 1.3

噴射粒徑 μm 90

液滴出口速度 m/s 50

出口噴射角 ° 70

噴槍材質 316L

噴槍長度 mm           600

法蘭連接 可移動式法蘭

性能要求

1）通過噴槍噴出的水霧使高溫煙氣由500℃（包括500℃）降低至180℃，降溫時間不得大于1秒鐘；

2）系統自動檢測急冷塔的進出口煙氣溫度，噴槍的噴霧量能自動調節保證在小于1秒的時間內使煙氣降至要求的溫度；

3）系統啟爐及運行（20%正常負荷～極限負荷）時，噴槍所噴出的水霧在汽化前不能碰到壁面和底面，即不濕底，不濕壁；上海炎境環保設備工程有限公司

4）系統的供水回路應設置備用回路，當工作管路（水路）發生故障時，能自動切換至備用回路，供氣管道中體現壓力并將壓力顯示輸送到

PLC，保證系統能正常運行，如故障同時發出報警信號提醒工作人員；

5）系統具有安全工作模式，當溫度傳感器等發生故障檢測不到所需信號時，系統自動切換至安全工作模式，以預先設定的參數進行工作同時

能發出報警信號并遠傳至甲方DCS（PLC）；上海炎境環保設備工程有限公司

6）當出口溫度發生異常時，以及當出口二只溫度計的測量值差異50℃以上時，系統自動發出報警信號并遠傳至DCS（PLC），提示工作人員進

行檢查原因；

7）噴槍應能防止煙氣灰塵粘連在噴口附近，以及當噴槍不工作時保證煙氣中的灰塵不會進入噴嘴堵塞噴孔；

8）系統應具有水泵出口壓力過高保護及防止水泵無水運行的在線檢查功能。

9）當系統出現兩臺水泵同時發生故障、急停按鈕被按下或異常斷電等情況時，系統自動停機并發出報警信號并遠傳至DCS（PLC）。上海炎境環保設備工程有限公司

10）管道系統中應設置排放回路，用以排空水回路部分滯留的水。

四、設備使用條件和相關參數

4.1水源

水質要求：雨水

水量要求：8.5 m3/h（Max.）

4.2 氣源
