一、用途
LSF型系列砂水分離器用于污水處理廠沉砂池，將沉砂池排出的砂水混合液進行砂水分離。
二、型號說明
![]()
三、特點
其特點如下：
1）分離效率可達96%－98%，可分離出粒徑≥0.2mm的顆粒；
2）采用無軸螺旋，無水中軸承，維護方便；
3）結構緊湊，重量輕；
4）新型的傳動裝置，其關鍵部件－減速器為先進的軸裝式，不用聯軸器，安裝對中方便；
5）襯條為快裝式，便于更換；
6）螺旋軸向位置可調，便于調整其尾端和箱壁的安全間隙。
四、構造及工作過程

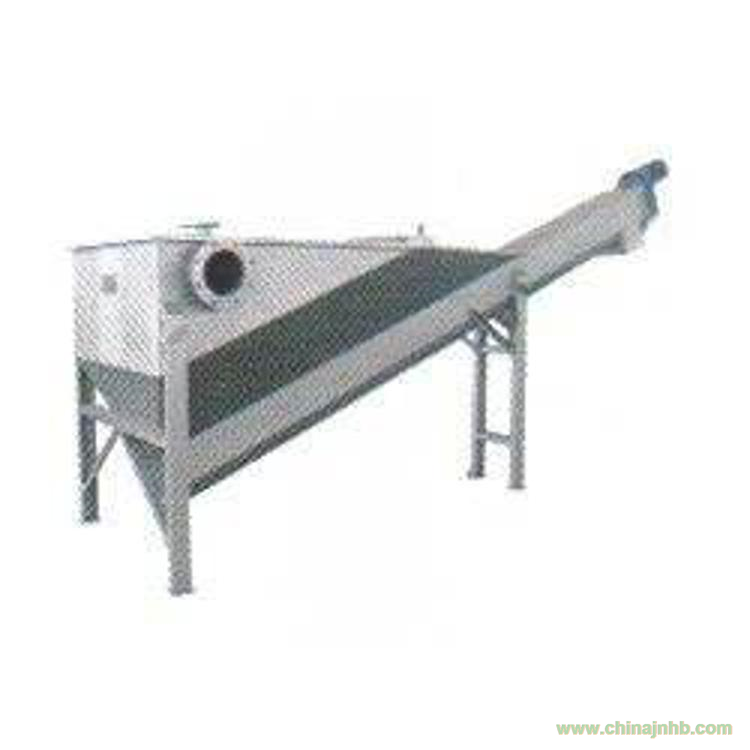

LSF系列砂水分離器如圖1所示，由無軸螺旋、襯條、U型槽、水箱、導流板、出水堰和驅動裝置等組成。
砂水混合液從分離器一端頂部輸入水箱，混合液中重度較大的如砂粒等將沉積于槽形底部，在螺旋的推動下，砂粒沿斜置的U型槽底提升，離開液面后繼續推移一段距離，在砂粒充分脫水后經排砂口卸至盛砂桶。而與砂分離后的水則從溢流口排出并送往廠內進水池。
|
型號參數
|
LSF-260
|
LSF-320
|
LSF-355
|
LSF-420
|
|
處理量L/S
|
5～12
|
12～20
|
20～27
|
27～35
|
|
電動機功率kw
|
0.37
|
0.75
|
六、訂貨要求(請?zhí)峁┮韵滦畔?
1、按型號表示方式書寫的型號全稱；
2、使用環境（戶內、外及其它）
3、如采用LSF－□Ⅱ型，應提供相關部分的工程設計資料。
七、外形安裝尺寸(見表2-3)
表2 LSF型螺旋式砂水分離器外形安裝尺寸
|
型號參數
|
LSF-260
|
LSF-320
|
LSF-355
|
LSF-420
|
|
L mm
|
4350
|
4770
|
6350
|
6700
|
|
L1 mm
|
3840
|
4380
|
5890
|
6290
|
|
L2 mm
|
3000
|
4000
|
|
L3 mm
|
1000
|
1500
|
2000
|
2500
|
|
W mm
|
1653
|
1748
|
1880
|
1920
|
|
W1 mm
|
1320
|
1420
|
1580
|
1880
|
|
W2 mm
|
1200
|
1260
|
1420
|
1720
|
|
H mm
|
2100
|
2350
|
3050
|
3250
|
|
H1 mm
|
1670
|
1860
|
2480
|
2590
|
|
H2 mm
|
1600
|
1800
|
2250
|
2250
|
|
B1 mm
|
1260
|
1340
|
1506
|
1800
|
|
B2 mm
|
326
|
406
|
440
|
506
|
|
A1 mm
|
2700
|
2800
|
3900
|
3800
|
|
A2 mm
|
100
|
|
A3 mm
|
130
|
|
進水口直徑 mm
|
Φ100
|
Φ150
|
Φ200
|
Φ200
|
|
溢流口直徑 mm
|
Φ150
|
Φ200
|
Φ250
|
Φ250
|
表3 LSF II型螺旋式砂水分離器外形安裝尺寸
|
型號 參數
|
LSF-260 II
|
LSF-320 II
|
LSF-355 II
|
LSF-420 II
|
|
L mm
|
4800
|
4770
|
6350
|
6700
|
|
L1 mm
|
3000
|
4000
|
|
L2 mm
|
1000
|
1500
|
2000
|
2500
|
|
W mm
|
1200
|
1260
|
1420
|
1720
|
|
H mm
|
500
|
550
|
800
|
1000
|
|
H1 mm
|
600
|
700
|
700
|
850
|
