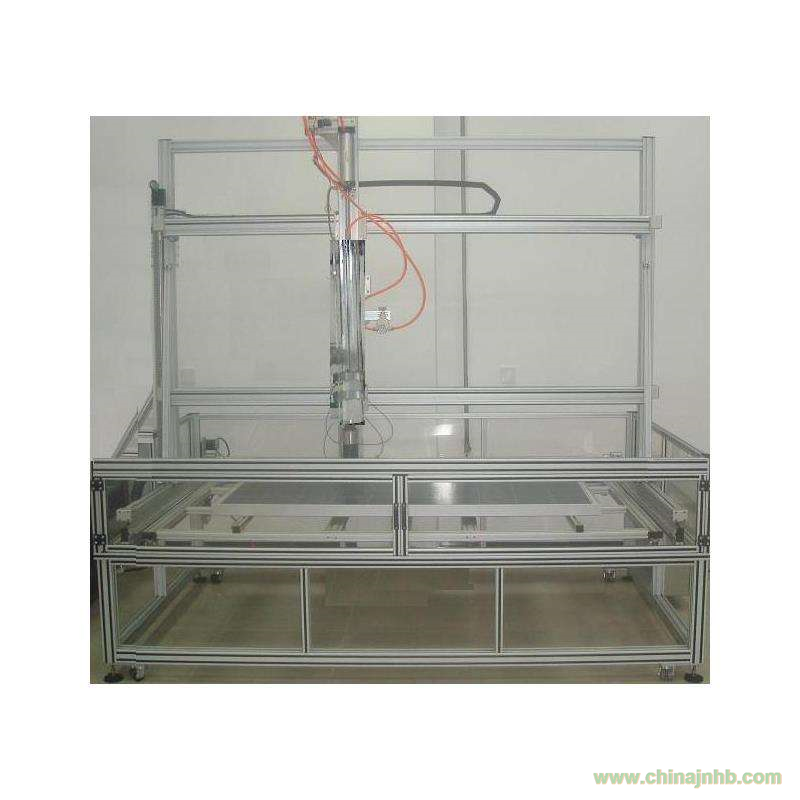

冰雹撞擊試驗機

用途

XY-PV-BCJ冰雹撞擊試驗機用于驗證組件抗冰雹撞擊的能力。人工制作的冰球用于模擬冰雹，并以恒速撞擊組件，模擬冰雹氣候對組件的影響

系統組成
1. 氣動發射裝置：動力源為空氣，約需壓力為0.6~0.8MPa，需要一個儲氣裝置來儲存空氣調節壓力，通過調節空氣壓力變化來調節發射管中冰球發射速度變化
2. 機械移動裝置：微機控制機械傳動裝置來改變槍管移動位置，用紅外線定點來做瞄準
3. 樣品固定架：根據樣品尺寸來設計機械移動裝置和樣品固定架。標準尺寸2400*1300（L*H），能覆蓋2000*1000標準被測組件的有效面
4. 速度測試裝置：架于發射管之前，兩個光電傳感器中間距離50cm，用v=s/t 來得到速度，實時顯示，等下一次樣品測速時改變
工作原理
1. 空壓機將空氣壓縮至儲氣罐，外接壓力表及25mm內徑的槍管，連接處安裝一氣閥，由大電磁閥控制開啟
槍管前端安裝光電測速裝置
2. 制作內徑25mm的冰球模具。將制成的冰球置于槍管內，開啟電磁閥，壓縮空氣推動冰球以23m/s的速度撞擊光伏組件
3. 組件受試點經冰球撞擊后，經外觀目測、I-V測試、絕緣電阻測試后，判別組件質量是否合格
分項介紹
1. 冰球模具：
標準直徑為25mm
可以根據用戶需求提供一模多穴或一模一穴的冰球模具，配合實驗室其他設備，如高低溫實驗箱制做冰球
2. 電氣控制：
微機控制步進驅動器和發射裝置，實驗數據反饋回控制器，人機界面做為操作終端，配合外接打印機形成實驗數據報表
3. 建議工作環境條件：
電源要求：220V±5%，單相，50Hz
額定功率：2KW（包括空氣壓縮機組）
4. 儀器附件
計算機及打印機(含儀器操作軟件)
冰球容器一批（儲存冰球用）
冰箱一臺（儲存冰球用）
空氣壓縮機一臺
分析天平一臺（精度0.01g，最大量程200g）

技術參數：

1. 標準冰球直徑：25mm系列
2. 標準冰球質量：7.53g±2%系列
3. 標準冰球速度：23.0m/s±2%系列

（其它規格另議）

質量保證

1. 公司嚴格按 ISO9001：2015質量管理體系，ISO14001：2004環境管理體系，組織產品的設計和生產

2. 現場安裝調試設備，并為客戶培訓操作使用人員

3. 在用戶遵守產品安裝及使用規則的條件下，產品自發貨之日起十二個月之內，因制造質量問題不能正常工作時，我公司無償為用戶維修

4. 對保修期外的產品，我公司提供長期的技術服務

5. 售后服務響應時間：24小時內響應
