潛水軸流泵技術說明：

1、潛水軸流泵：驅動水泵的電動機是干式全封閉潛水三相異步電動機，可以長期浸入水中運行，具有傳統機組一系列無可比擬的優點。

2、由于電機與水泵構成一體，無須在安裝現場進行耗工、耗時的電機、傳動機構、水泵軸線對中的裝配工序，現場安裝方便、快速。

3、由于潛入水中運行，可以大大簡化泵站的土建及建筑結構工程，減少安裝面積，節約工程造價30~40%。

4、噪聲低，泵站內無高溫，改善操作環境，可按要求建成全地下泵站，保持地面的環境風貌。

5、潛水電機采用雙重或三重機械密封，F級（耐溫155。C）絕緣，防護等級為IP68（IEC）。在水力模型方面，我們吸收了國內外同類產品的優點，采用國際上前沿的變環量、變軸面速度升力法，獨立設計的高效節能、抗汽蝕性能好的新型水力發電模型。可靠性高，且與傳統水泵具有互換性，便于用戶選型、使用。

6、操作方便，易于實現遙控和自動控制。

采用該型潛水電泵是解決水位漲落大的沿江、湖泊地區建泵站來防洪的徹底的辦法，且省去機泵間的長軸和中間軸承，使機組運行更為可靠。

流量范圍很大，為180～360萬立方米/時；揚程一般在20米以下。軸流泵一般為立式，葉輪浸沒在水下面，也有臥式或斜式軸流泵。小型軸流泵的葉輪安裝位置高出水面時，需要用真空泵排氣引水啟動。軸流泵的葉片分固定式和可調式兩種結構。大型軸流泵的使用工況（主要指流量）在運行中常需要作較大的變動，調節葉片的安裝角可使泵在不同工況下保持在高效率區運行。小型泵的葉片安裝角一般是固定的。

潛水混流泵，潛水軸流泵使用條件

      輸送介質為水或物理化學性質類似于水的其他液體，其被輸送液體溫度為40℃。

產品特點

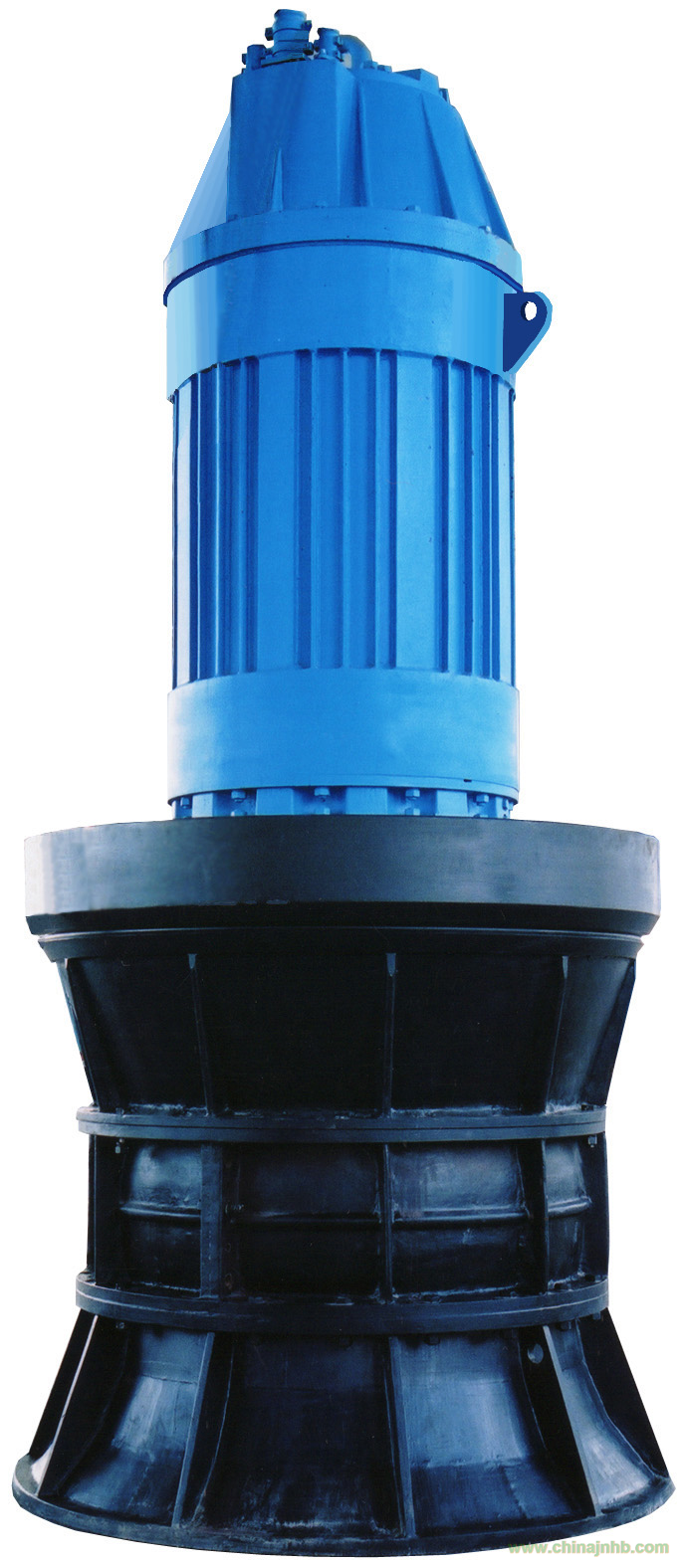

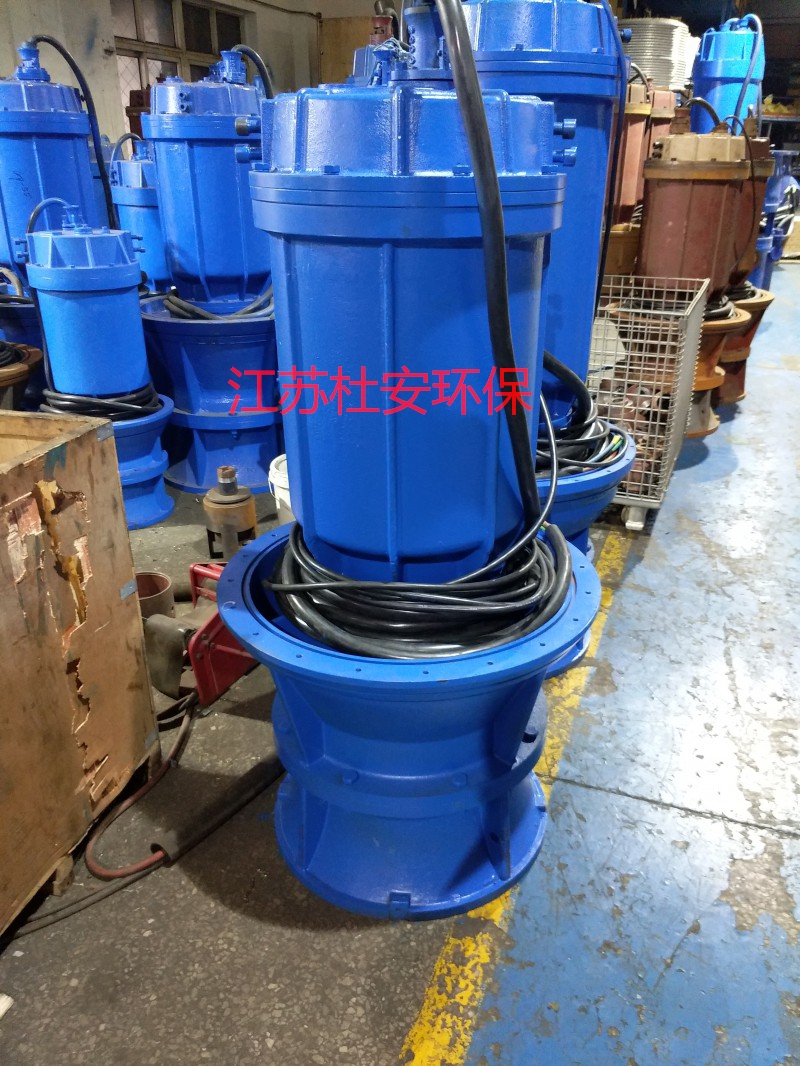

      江蘇杜安環保900ZQB-125型軸流潛水泵是傳統的水泵－－電動機機組的更新換代產品，機泵一體可長期潛入水中運行，具有一系列突出的優點。
      由于泵潛入水中運行，大大簡化了泵站土工及建筑結構工程，減少安裝面積，可節省工程總價的30－40％。
      由于水泵和電機一體，無須在現場進行軸對中心的裝配工序，安裝方便，快速。
      噪聲低，泵站內無高溫，改善工作條件，也可按要求建成全地下泵站，保持地面的環境風貌。
      操作方便，無須在開機前潤滑水泵的橡膠軸承，而且可實現遙控和自動控制。
      可解決在水位漲落大的沿江，湖泊地區建泵站的電機防洪問題。

設計工藝
1、ZQB系列潛水軸流泵根據用戶的要求，在設計中采用我公司獨有的潛水電泵設計軟件（CFD）計算機三維流體流場動力學數字模擬技術進行水力模型設計，設計的水力模型效率高，具有通過一定直徑的顆粒的能力，從而使水泵能在惡劣的環境中安全可靠運行。
2、ZQB系列潛水軸流泵采用機電一體化設計，結構緊湊，使用方便。
3、ZQB系列潛水軸流泵具有多種保護功能：機組接線腔內漏水報警裝置，用于檢測接線腔的密封狀況，定子繞組內設有過熱保護裝置，定子繞組防凝露裝置，推力軸承溫度測溫傳感器，水泵油室內設有機械密封泄漏報警裝置。
二、制造和裝配工藝
潛水軸流泵制造上采用許多先進的工藝手段。
1、潛水軸流泵葉輪采用先進的水力模型設計，葉輪動平衡采用上海申光平衡試驗機進行平衡試驗，使動平衡精度達到G6.3級，從而確保水泵運行平穩，無振動、運行噪音小于70分貝。
2、潛水軸流泵電機引出線采用特殊加工處理。潛水軸流泵長期在水下運行，工況惡劣，加上其它人為的不利因素，電纜會遭到意外的損壞而使電機進水，電纜經過特殊硫化密封處理后消除了電纜破損而損壞電泵的隱患，主要原理是：潛水電纜由橡膠外包皮、填充物及電纜內芯組成，每根電纜內芯又由內橡膠包皮及多股電纜銅芯線組成，當電纜外包皮或電纜內包皮破損后，介質水就會順著電纜內芯與外包皮等的間隙或電纜內芯中的銅芯線間的間隙進入電機腔，從而燒毀電機，我公司針對上述現象，將單芯電纜去皮后錫化處理后植入橡膠中，然后再將單芯電纜植入橡膠中***后再用橡膠環密封，采用硫化橡膠水密電纜后，電機能潛入水下20米并正常工作，從根本上消除了水進入電機的途徑，詳見有關圖紙。
3、潛水軸流泵轉子軸和軸承等裝配采用熱壓式裝配，主要零部件和關鍵部件均在數控加工中心加工，在流水線上進行質量控制，在質量檢測中心進行性能測試。

4、潛水軸流泵鑄造運用先進的模具制造技術，采用亞什蘭工藝制芯，三維空間尺寸精度準確，水力部件和葉片流道部件表面光滑、水力效率高，使零部件在制造過程中完全符合設計要求。
