污泥回流泵型號，QJB-W1.5/8污泥回流泵報價

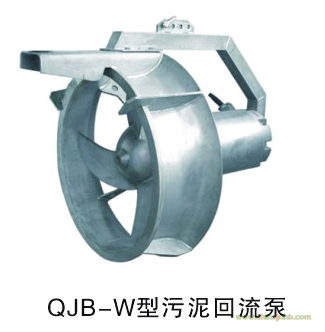

QJB-W1.5/8潛水回流泵
材質：不銹鋼304
軸承：NSK
機械密封：碳化鎢
電纜：YCW型密封水下電纜
包裝：木箱包裝
1. 江蘇杜安QJB-W1.5/8污泥回流泵性能和結構
A.水泵的設計：
潛水回流泵能處理污水和回流污泥。水泵可上下升降，方便的移動，檢查或維修無需人員進入濕井。滑行桿支架作為水泵整體部件之一。水泵全部的重量受力在一個支架上，并且這個支架可承受水泵形成的推力。水泵、附件和電纜在20米水深無泄漏損失，可連續潛水運行。
B.水泵的構造：
水泵能自動穩固地與排水連接管聯接，并且水泵能在不少與2根的平行導桿引導下從泵坑頂部到排水連接管之間自由滑動。泵/電機的任何部分不直接與泵坑底板接觸或放在泵坑底板的支座上。
每臺水泵為封閉式連接的潛水型整體設計。水泵所有的組件包括電機可在水下連續運轉。與液體接觸的水泵主要構件是不銹鋼 AISI 304 或不銹鋼 AISI316。 所有外露的螺母、螺栓、墊片均為不銹鋼AISI316。定子室上方有一不銹鋼蓋。油室蓋是耐腐蝕合成材料。水泵主件的密封設計是金屬與金屬的接觸。需要防水密封的臨界接觸面是機械加工、并嵌入兩組腈或氟化橡膠O-型圈，它使得兩個面上的橡膠O-型圈及 O型圈接觸的四個側面受力壓緊。不使用需要一定扭矩才能達到壓緊效果的形式，也不使用矩形截面墊片及密封復合物。
C.冷卻系統
電機應能被周圍攪拌介質充分冷卻。
D.電纜進線密封
電纜接線室是一個帶固定板的完整部件。電纜入口處有兩套彈性襯套，保證防水和潛水密封。不采用單一的密封系統。電纜入口包含兩個圓柱型彈性襯套。每個襯套帶墊圈和一個套圈，它們有精密的公差設計以適應電纜的外徑和入口的內徑。襯套可被一個密封管擠壓，密封管是用兩個不銹鋼螺絲擰進電纜接線室。不利用扭矩作旋轉密封，而是靠密封管和套圈之間的相互作用，沿電纜軸向移動襯套。接線室和電機室被一接線板隔離，保護電機，避免外部物質通過水泵頂端進入。該連線板被螺紋壓緊型固定，電纜可安全地連接在接線板上。接線板由兩個O型圈與定子室隔離密封，不使用環氧、硅樹脂或其它二次密封系統進行密封，保證電纜更換的方便。
E.電機
多極電機直接驅動。不采用齒輪箱設計。
水泵的電機是鼠籠式感應電機，裝在充氣的防水的殼內。定子繞組和定子進線的絕緣等級為 H 級180 oC。定子通過滴注法絕緣，使得繞組滿充率至少達到95%。定子熱壓嵌入定子室，不采用需在定子殼上鉆孔的螺栓、銷和其它連接裝置。電機設計成可連續處理40oC的介質，每小時可至少起動30次。為監控每相繞組上的溫度，在定子進線線圈中裝有熱敏開關，熱敏開關的設定打開溫度為140 oC，與電機過載保護相連接，并與控制柜連接。
電機和水泵均由同一制造商生產和提供。
電機連續運行的允許電壓波動為+/-5%，電機設計成在最高40 oC環境下工作，并且定子繞組的平均溫度不超過80 oC，提供一份能顯示轉矩、電流、功率因素、輸入/輸出功率和效率的性能表。該性能表還包含起動和零負荷特性的數據。
電纜包含兩根 1.5mm2 導線，用于連接熱敏開關和可選保護傳感器。
F.軸承
水泵和電機的軸是連續無間斷的軸，軸在油脂潤滑的三個軸承上轉動。上軸承包括一個滾珠軸承承擔徑向力及一個向心止推軸承來承擔軸向力。主軸承是一個角接觸球軸承用于承擔軸向力。所有軸承的設計壽命最小為 100,000 小時。
G.機械密封
每臺泵有一個油腔，油應能容易從外部進行更換。每臺水泵配有一個插入式的雙重機械密封。密封在一個油腔內運行，該油腔能以一穩定的流速對重疊的密封面進行潤滑。外機械密封為耐腐蝕燒結碳化鎢或碳化硅，避免攪拌液進入油腔。內機械密封為耐腐蝕燒結碳化鎢或碳化硅，避免油腔中的油進入電機。內外機械密封各自獨立地運行。
密封光滑的表面耐腐無堵。彈簧位于油腔中的油內，不暴露在泵送液體中。密封的驅動凹槽與軸上的驅動槽配合，使密封可傳輸軸形成的雙向機械扭矩。密封只靠機械扭矩鎖定和扭矩傳輸，O型環的摩擦扭矩鎖定密封。密封不需要維護和調整，并且在不影響或失去密封功能的情況下，可以順時針或逆時針轉動。
不采用下列的密封形式或相當于雙層獨立的密封軸密封：缺少轉動單元，或在上下密封面之間包含一個單或雙彈簧的傳統的雙機械密封。不采用需要壓力差補償和影響密封的系統。每臺水泵的軸密封系統有一個油室，油室從設計上是防止過滿和留有油膨脹的空間。帶有防漏密封的注油孔和檢查孔是很容易從外部檢查維修的。
H.水泵軸
螺旋漿和電機的軸是同一個，螺旋槳所的軸是電機軸的延伸。不采用耦連方式。軸的材料不低于不銹鋼 (AISI 420)。螺旋槳軸完全與泵送介質隔離。
I.螺旋槳
螺旋槳是不銹鋼材質(ANSI316L)，水力平衡的無堵塞的后掃式設計。螺旋槳能處理常規污水。螺旋槳有三個葉片。
J.導流環
水泵的葉輪周圍360oC范圍內裝配一導流環。導流環為不銹鋼SS304。為維持水力效率和能量消耗。
K.保護
所有的電機中每相繞組都連接熱敏開關，并串連。熱敏開關在 140 oC時動作， 電機停止轉動并報警。
定子室泄漏傳感器：泄漏傳感器是一個小浮子開關以監測定子室的泄漏液體狀況。一旦出現情況，能及時報警和關閉電機。
專用監控保護單元，為可裝在電控柜中的監控繼電器。

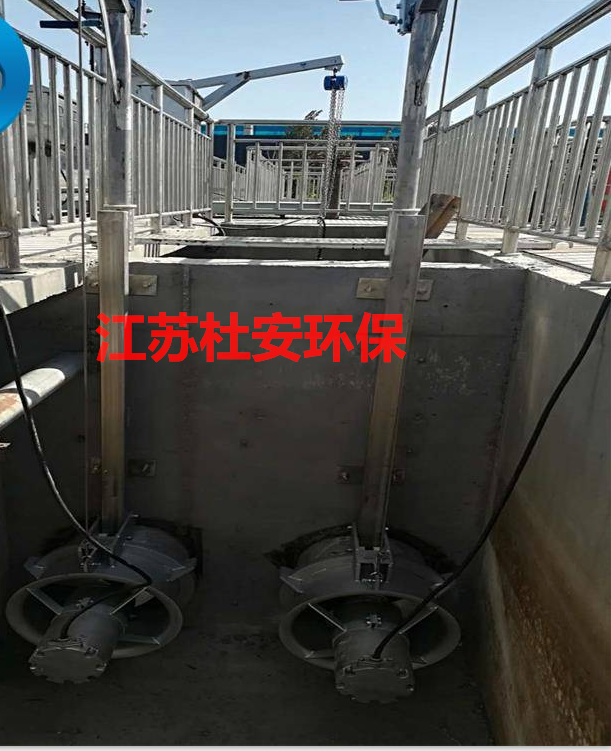

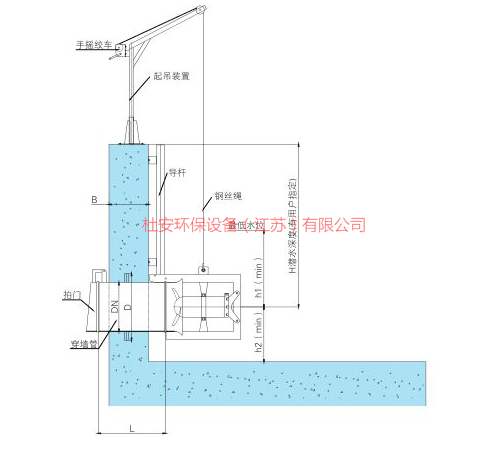

特別提醒用戶正確安裝使用是該泵長久、正常運轉的基本保證。潛水回流泵采用自動耦合安裝系統，不用任何機械拆卸便可迅速提升，方便快捷。本設備除空墻管需要預埋外，導桿、起吊桿用膨脹螺栓與池體鏈接，不需預埋件。預埋件由用戶自行采購安裝。
